EDPF-GnRPA国电智深IO总线中继器

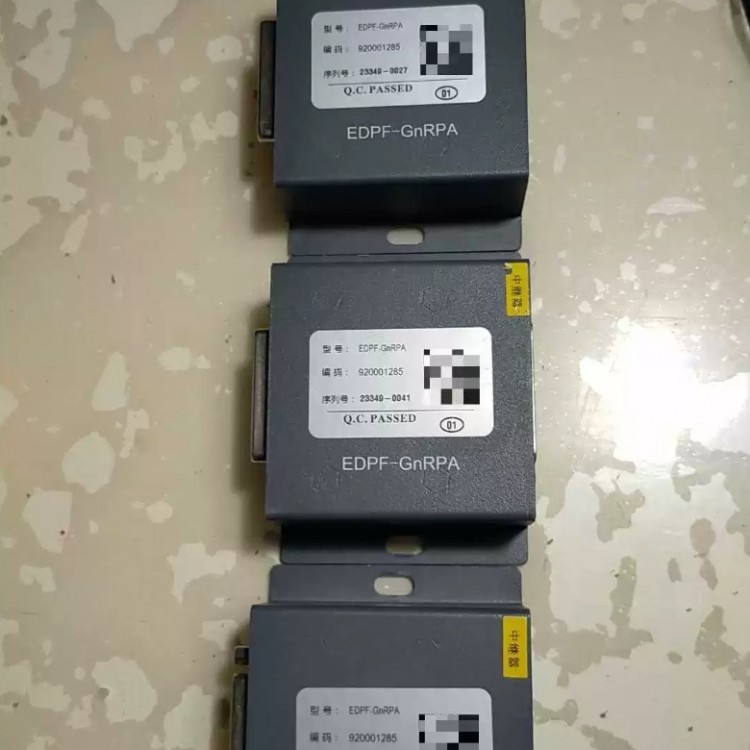

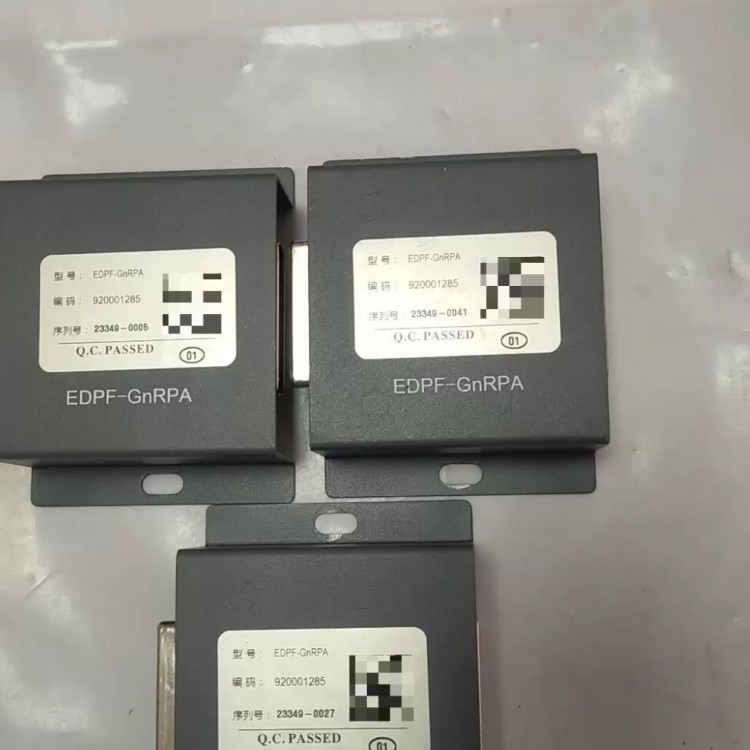

EDPF‑GnRPA 是国电智深 EDPF‑Gn 系列 DCS 的 I/O 总线中继器（Remote I/O bus Repeater），用于 扩展、隔离、增强 I/O 总线（INet） 的通信能力。

 一、核心定位 • 型号：EDPF‑GnRPA • 类型：I/O 总线（INet）中继 / 隔离器 • 作用：信号放大 + 距离延长 + 电气隔离 + 网段扩展 • 适配：EDPF‑GnDPU、Gn 系列所有 I/O 模块 • 冗余：1:1 热备冗余（双 RPA 并行）

二、关键参数 • 总线：EDPF‑Gn INet 冗余现场总线（差分 RS485） • 速率：100Mbps（固定，与 DPU 匹配） • 接口 ◦ 输入：1 对冗余 INet A/B ◦ 输出：2 对独立冗余 INet A1/B1、A2/B2（一分二）   • 距离 ◦ 单段：100m → 经 RPA 扩为 200m ◦ 最多 2 级级联：总距离 ≤ 400m   • 每段节点：≤ 31 个 I/O 模块 • 隔离：1500V AC 光电隔离（网段间完全隔离） • 供电：24V DC（背板冗余） • 结构：标准 6U Gn 机笼、单槽、热插拔 • 温度：‑20℃ ~ +70℃
