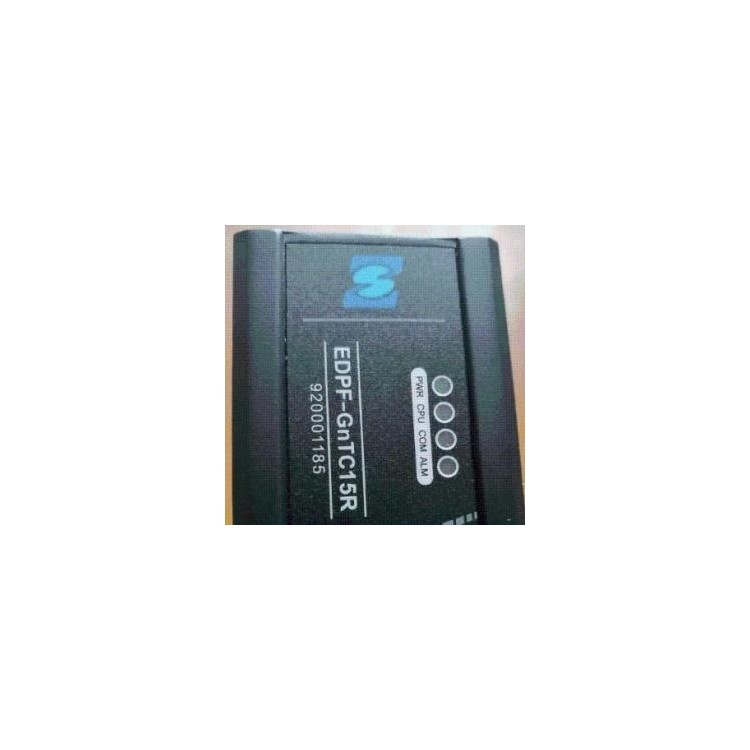

EDPF-GnTC15R国电智深16路模拟量输入模块

EDPF-GnTC15R 是国电智深（国能智深）EDPF-Gn 系列 DCS 中的15 通道热电偶温度输入模块，专为高精度温度采集设计，广泛用于电厂、化工等高温监测场景。

一、基本信息 • 品牌：国电智深 / 国能智深 • 系列：EDPF-Gn 全国产化 DCS • 型号：EDPF-GnTC15R • 类型：15 通道 热电偶温度输入模块 (TC) • 功能：采集 K、S、R、B、E、J、T 等标准热电偶信号，转换为数字温度值

二、核心技术参数 • 通道数：15 路，全隔离 • 支持热电偶类型：K, S, R, B, E, J, T 等标准分度号 • 测量范围： ◦ K 型：-270℃ ~ 1372℃ ◦ S/R 型：0℃ ~ 1760℃ ◦ B 型：50℃ ~ 1820℃   • 精度：±0.1℃ 或 ±0.1% FS（取大者） • 冷端补偿：内置高精度传感器，自动补偿 • 隔离：通道 - 系统 1500V AC 光电隔离 • 供电：24V DC 背板供电 • 热插拔：支持 • 工作温度：-40℃ ~ +70℃（宽温） • 诊断： ◦ 通道断线、短路、超量程报警 ◦ 模块状态、故障、通信指示灯    三、主要功能 1. 高精度温度采集 ◦ 支持多种热电偶，适配不同高温场景 ◦ 硬件级信号放大、滤波、线性化   2. 冷端补偿 ◦ 内置半导体冷端补偿，消除环境温度误差   3. 故障诊断 ◦ 实时监测断线、短路、超量程 ◦ 故障状态上送控制器，触发报警   4. 冗余与可靠性 ◦ 支持1:1 冗余配置 ◦ 工业级抗干扰，适配电厂强电磁环境
