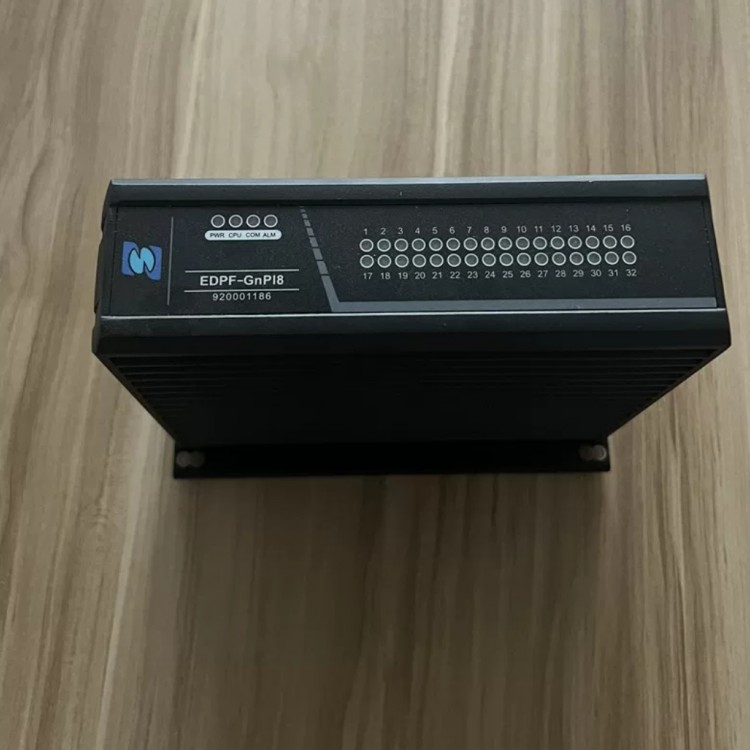

EDPF-GnPI8国电智深8路脉冲信号输入模块

EDPF-GnPI8 是国电智深（国能智深）EDPF-Gn 系列 DCS 中的8 路脉冲量 / 频率 / 转速输入模块，主要用于采集转速、流量脉冲、计数信号，广泛应用于电厂、化工等工业场景。

一、基本信息 • 品牌：国电智深 / 国能智深 • 系列：EDPF-Gn 全国产化 DCS • 型号：EDPF-GnPI8 • 类型：8 通道 脉冲 / 频率 / 转速输入模块 (PI) • 功能：采集脉冲信号、测量频率、转速、累计流量、计数

二、核心技术参数 • 通道数：8 路，独立隔离 • 信号类型： ◦ 正弦波、方波、脉冲信号 ◦ 接近开关、测速传感器、流量计脉冲   • 测量范围： ◦ 频率：0.1Hz ~ 100kHz ◦ 转速：0 ~ 30000rpm   • 输入门槛： ◦ 峰峰值：0.4V ~ 0.8V（可设） ◦ 最大输入：30V 峰峰值   • 精度： ◦ 转速 ≤3000rpm：±0.4rpm ◦ 频率：±0.01%   • 隔离：通道 - 系统 1500V AC 光电隔离 • 供电：24V DC 背板供电 • 热插拔：支持 • 工作温度：-40℃ ~ +70℃（宽温） • 诊断：通道状态、故障、通信 LED 指示灯

三、主要功能 1. 脉冲计数 ◦ 32 位累计计数（最大 42 亿） ◦ 支持增量 / 减量 / 双向计数   2. 频率 / 转速测量 ◦ 实时测频、转速计算 ◦ 低转速高精度（20rpm 起稳测）   3. 信号调理 ◦ 门槛电压可调、抗干扰强 ◦ 去抖动、滤波
