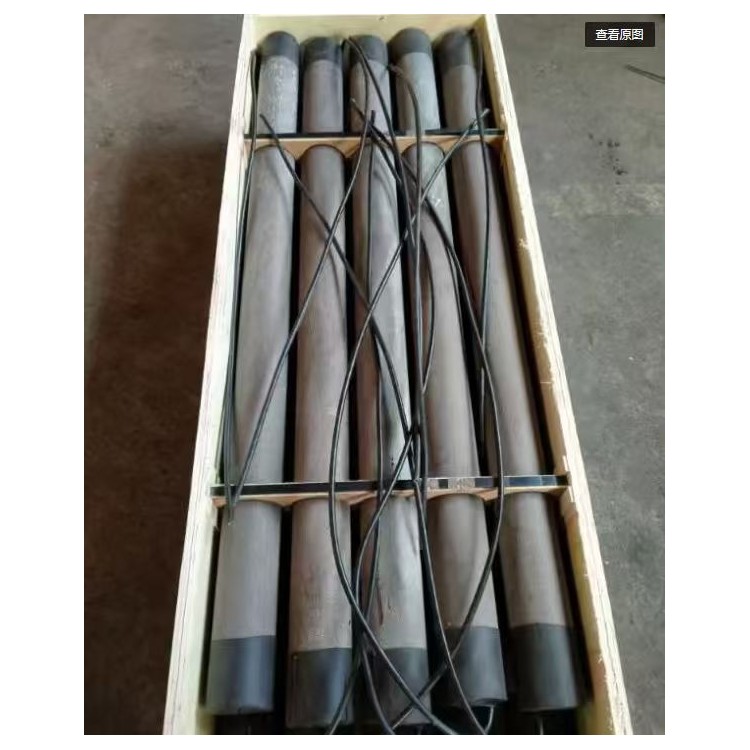

预包装高硅铸铁阳极在埋地金属构筑物阴极保护工程中应用广泛，其安装接线工艺看似简单，但受现场地质条件、施工操作、材料质量等多种因素影响，施工过程中容易出现各类问题，若不及时解决，会严重影响阴极保护系统的运行稳定性和阳极使用寿命。本文结合大量现场施工案例，梳理预包装高硅铸铁阳极安装接线过程中的常见问题，分析问题产生的原因，并提出针对性的优化方案，同时总结优化后的安装接线流程，为现场施工提供参考，提升施工质量，避免故障发生。
常见问题一：接地电阻超标，这是安装接线过程中最普遍的问题，主要表现为阳极安装完成后，接地电阻测量值超过设计标准（普通土壤≤2Ω，高阻土壤≤5Ω，深井阳极≤15Ω），导致阴极保护电流无法正常输出，影响防腐效果。产生原因主要有四点：一是填料不密实，回填过程中未逐层夯实，出现空洞，导致阳极与土壤接触不良，接地电阻升高；二是土壤电阻率过高，施工区域土壤中砂石含量高、含水量低，导电性能差；三是阳极间距不合理，多支阳极并联时间距过小，出现电流屏蔽现象，导致整体接地电阻升高；四是阳极埋设深度不足，未达到设计要求，或未低于当地冰冻线，土壤表层电阻率高，影响接地效果。
针对接地电阻超标的优化方案：一是优化回填工艺，采用分层回填、逐层夯实的方式，每层回填厚度控制在300mm以内，用振捣棒轻振压实，确保填料密实无空洞；对于深井阳极，填料采用焦炭与细砂混合材料，比例3:1，填入后充分振捣，避免出现空鼓。二是降低土壤电阻率，若施工区域土壤电阻率过高，可在阳极周围填充高纯度焦炭填料，增加导电面积，或采用浇水湿润土壤的方式，临时降低土壤电阻率；长期优化可在土壤中添加适量膨润土，改善土壤导电性能。三是调整阳极间距，多支阳极并联时，间距控制在10-30米，避免电流屏蔽，若场地受限，可采用交错布置的方式，确保电流分布均匀。四是确保埋设深度，严格按照设计要求控制阳极埋设深度，浅埋式阳极不低于1.5米且低于当地冰冻线，深井阳极按照勘察确定的最优井深施工，确保阳极处于土壤电阻率较低的深层区域。
常见问题二：电缆接头腐蚀、破损，表现为接线接头处绝缘层破损、铜芯氧化，甚至出现接头断裂，导致接触电阻升高、电缆短路，严重时导致阳极失效。产生原因主要有：一是电缆预处理不彻底，铜芯表面氧化层、油污未清理干净，焊接或压接后接触不良，容易出现氧化腐蚀；二是绝缘密封工艺不规范，防水胶带缠绕不紧密、热缩管加热不充分、环氧mei沥青土料涂刷不均匀，导致土壤水分、盐分渗入接头，引发腐蚀；三是电缆铺设过程中未做好防护，被尖锐石块、建筑垃圾划伤，或回填时被挤压破损；四是选用的电缆、密封材料质量不合格，耐腐蚀性、耐磨性差，长期使用后出现老化破损。
针对电缆接头腐蚀、破损的优化方案：一是规范电缆预处理流程，剥离电缆绝缘层后，用钢丝刷彻底清除铜芯表面氧化层、油污，确保接触面洁净干燥，焊接或压接前涂抹导电膏，降低接触电阻，减少氧化腐蚀。二是优化绝缘密封工艺，采用“防水胶带+热缩管+环氧没沥青”的三重密封方式，防水胶带每层重叠50%，覆盖接头两端各50mm，热缩管加热均匀，确保无气泡、无松动，环氧没沥青土料涂刷2-3层，干膜厚度不小于0.5mm，形成完整的防水绝缘层；深井阳极接线接头采用防爆接线箱保护，进一步提升密封、防腐性能。三是加强电缆防护，电缆铺设时穿加厚PVC护管，避开尖锐石块、建筑垃圾，接口密封严密，电缆引出地面处做防水弯，避免雨水倒灌；回填过程中安排专人监护，避免电缆被挤压、划伤。四是选用优质材料，电缆选用耐土壤腐蚀、耐老化的铜芯电缆，密封材料选用符合行业标准的防水胶带、热缩管、环氧没沥青土料，杜绝不合格材料进场。
常见问题三：阳极倾斜、移位，表现为阳极安装后未处于设计位置，垂直埋设阳极倾斜，水平埋设阳极偏移，导致填料分布不均、电流分布失衡，影响阴极保护效果，严重时导致阳极包装层破损、填料流失。产生原因主要有：一是基坑开挖不规范，坑底不平整、孔径偏差过大，导致阳极就位后倾斜；二是吊装过程不平稳，阳极下放速度过快，碰撞井壁或坑壁，导致移位、倾斜；三是阳极固定不牢固，未采用扶正器固定，回填过程中阳极被挤压移位；四是回填工艺不当，回填速度过快、夯实力度不均匀，导致阳极受力偏移。
针对阳极倾斜、移位的优化方案：一是规范基坑开挖工艺，浅埋式阳极沟槽、深井式阳极竖井开挖后，清理坑底浮土、杂物，用水平仪校准坑底平整度，垂直埋设竖井孔径比阳极外径大50-100mm，确保阳极顺利就位；若遇松散土层，做好基坑支护，防止坑壁坍塌导致阳极倾斜。二是优化吊装操作，采用专用吊带吊装，吊装过程平稳缓慢，下放速度控制在0.3-0.5m/min以内，安排专人监护，避免阳极碰撞坑壁；垂直埋设阳极下放过程中，用扶正器实时校正阳极垂直度，确保阳极居中。三是加强阳极固定，阳极就位后，采用扶正器固定位置，垂直埋设阳极通过扶正器与井壁固定，水平埋设阳极用细砂固定两侧，避免移位；电缆引出后用绝缘卡固定，避免电缆受力拉扯导致阳极移位。四是规范回填工艺，回填时分层缓慢填入填料，逐层夯实，夯实力度均匀，避免过度夯实或回填速度过快，确保阳极受力均匀，不发生移位、倾斜。

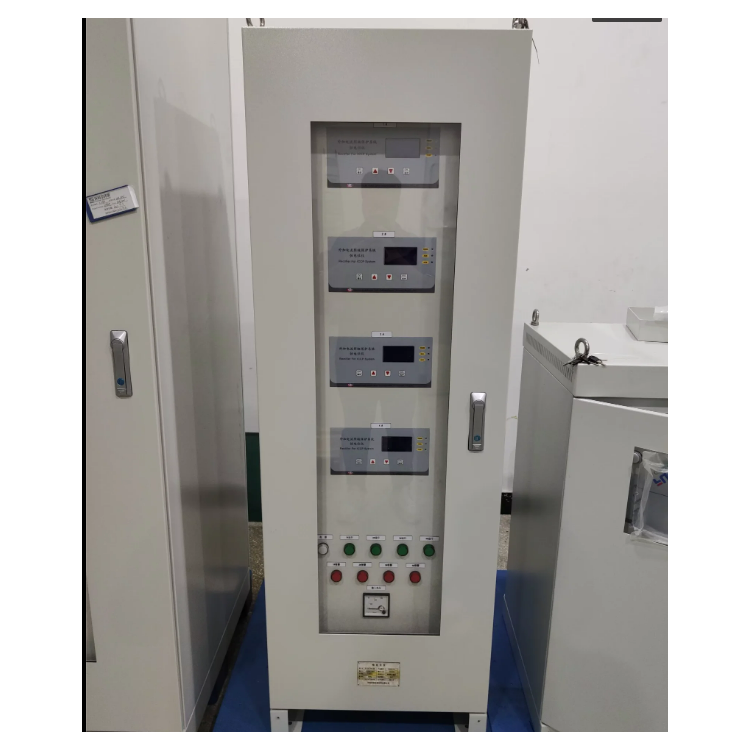

常见问题四：电流输出不稳定，表现为恒电位仪开启后，阳极输出电流波动过大，超过±5%，导致被保护构筑物电位不稳定，无法达到规定的保护电位范围（-0.85V~-1.2V，CSE）。产生原因主要有：一是阳极与电缆连接不牢固，焊点虚焊、压接松动，导致接触电阻不稳定；二是填料不密实，出现空洞，导致阳极与土壤接触电阻波动；三是导气管堵塞，深井阳极导气管堵塞导致气阻，影响电流输出；四是杂散电流干扰，施工区域存在其他电气设备、金属管道，产生杂散电流，干扰阳极电流输出。
针对电流输出不稳定的优化方案：一是检查电缆连接情况，对焊点、压接端子进行全面排查，重新焊接虚焊焊点，紧固松动的压接端子，确保连接牢固，接触电阻稳定在0.01Ω以内；定期巡检接线部位，及时紧固松动的端子。二是整改填料回填质量，对填料不密实的部位进行重新回填、夯实，补充填料，确保阳极与土壤接触良好，接触电阻稳定；深井阳极检查填料密实度，若出现空洞，及时补充填料并振捣。三是清理导气管，定期检查导气管通畅性，若出现堵塞，采用压缩空气吹扫或清水冲洗的方式清理，确保导气管无堵塞、无弯折，避免气阻影响电流输出。四是防控杂散电流，阳极安装位置避开杂散电流源，与其他金属管道、电缆保持安全间距，必要时采取屏蔽措施，减少杂散电流干扰；定期检测杂散电流，发现干扰及时采取整改措施。
优化后的安装接线流程总结：施工前做好现场勘察与材料验收，优化施工方案；施工过程中规范基坑开挖、阳极吊装、电缆防护、接线密封、回填夯实等工序，加强质量管控；完工后做好测试验收，及时排查整改各类问题；后期定期开展运维巡检，重点检查接地电阻、电缆接头、阳极位置、电流输出等情况，及时处理故障，确保预包装高硅铸铁阳极长期高效运行，为埋地金属构筑物提供可靠的阴极保护。
