采油站防腐外加电流浅埋式 预包装高硅铸铁阳极273*2000

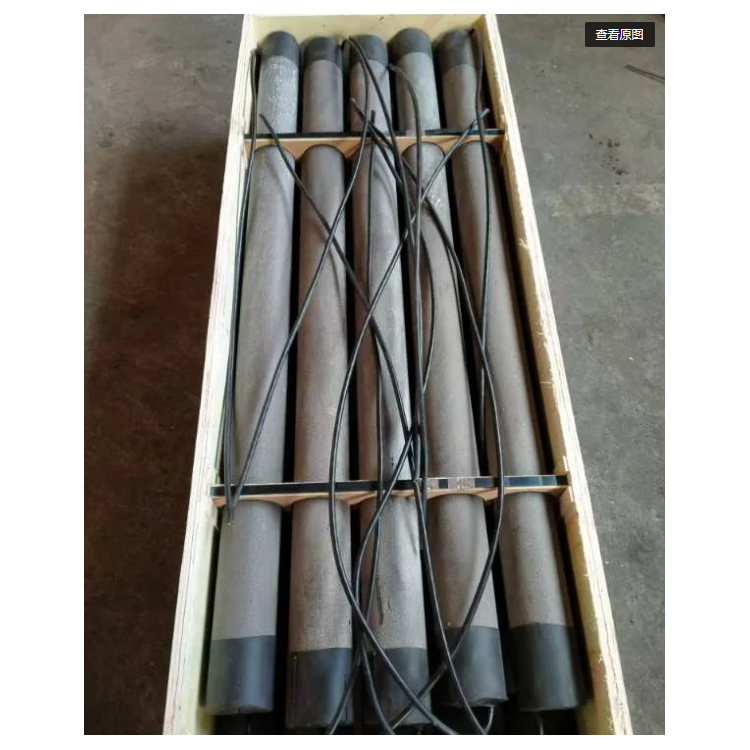

预包装高硅铸铁阳极凭借工厂预制一体化、现场施工便捷、导电性能稳定的优势，广泛应用于埋地管道、储罐底板、城市地下管网等金属结构的外加电流阴极保护系统中。浅埋式安装因工艺简单、成本可控、适配性强，成为目前工程中最常用的施工方式，适用于土壤电阻率适中、地表开阔、无深层施工条件的场景。本文结合《埋地钢质管道阴极保护技术规范》（GB/T 21448）要求，详细拆解浅埋式预包装高硅铸铁阳极安装接线的全流程，为现场施工提供标准化指导，确保施工质量与阴极保护效果。

施工前准备是保障后续施工顺利开展的基础，需从现场勘察、材料核验、设备筹备、技术交底四个维度全面把控。现场勘察阶段，需采用专业仪器测量施工区域土壤电阻率，确定阳极埋设点位，确保点位避开地下管线、电缆、建筑物基础及岩石层，与被保护金属构筑物间距不小于5米，多组阳极并联时间距控制在10-30米，防止电流屏蔽现象发生；同时确认埋设深度不低于1.5米，且低于当地冰冻线，避免冻胀破坏阳极结构。材料核验环节，需严格核对预包装高硅铸铁阳极的规格、型号、材质证明，检查外观无裂纹、破损、变形，预包装内焦炭填料密实无泄漏、无受潮结块，导气管通畅无弯折堵塞；阳极引出电缆采用专用阻燃铜芯电缆，截面面积不小于16mm²，绝缘层完好无破损、无老化开裂，长度预留满足埋设点至测试桩、恒电位仪的布线需求；配套辅材如PVC护管、防水接线盒、热缩管、环氧霉沥青、导电膏等，需全部符合行业标准，杜绝不合格材料进场。

设备与技术交底工作同样不可忽视。需提前配备挖掘机、钻孔机、水平尺、接地电阻测试仪、兆欧表、夯土机、热风枪等专业设备，调试确保运行正常，计量器具需在校验有效期内；施工人员必须经过专业培训，熟悉施工工艺与安全规范，特种作业人员持证上岗，施工现场配备齐全安全防护用品，划定专属施工区域并设置警示标识。技术交底时，需明确各岗位操作流程、质量管控节点，重点强调阳极埋设间距、深度、电缆防护及接线密封等核心要求，避免施工过程中出现操作偏差。

现场施工阶段，首先进行基坑开挖与基底处理。根据复核后的点位放线标记，垂直埋设采用钻孔机开挖竖井，孔径比阳极外径大50-100mm，孔壁垂直光滑无塌孔；水平埋设开挖沟槽，槽宽600-800mm、深度不小于1.2m，槽底平整顺直，无尖锐石块、建筑垃圾。开挖过程中及时清运土方，松散土层需做临时支护防止塌孔；基坑开挖到位后，清理槽底浮土，垂直埋设基坑底部铺设200mm厚细沙垫层，水平埋设沟槽底部铺设100mm厚细沙垫层，垫层均匀夯实，避免阳极就位后倾斜、下沉。

阳极就位与电缆防护是施工的关键环节。采用软带吊装预包装阳极，严禁使用钢丝绳直接捆绑或用引出电缆、导气管受力吊装，防止破损包装层、电缆断裂或导气管弯折；吊装过程平稳缓慢，下放速度控制在0.5m/min以内，垂直埋设时将阳极竖直放入竖井中心，用水平尺校正垂直度，偏差控制在1%以内，导气管竖直朝上引出地面30cm以上，管口做临时封堵；水平埋设时将阳极平稳放置在沟槽中心，多支阳极平行摆放，间距不小于1m，首尾对齐。阳极就位后，将引出电缆沿阳极外侧规整排布，严禁弯折、扭曲，每隔2m用绝缘胶带绑扎固定，穿加厚PVC护管引至地面，护管接口密封处理，地面以上预留1.5-2m电缆长度，便于后续接线，电缆引出点避开回填压实区域，护管引出地面处做防水弯防止雨水倒灌。

分层回填与夯实作业需严格遵循操作规范，先用细沙均匀包裹阳极四周，填充厚度不小于100mm，再采用素土分层回填，每层厚度控制在300mm以内，严禁填入石块、冻土、建筑垃圾等杂物，回填过程中避免撞击阳极。每回填一层土，采用小型夯土机逐层夯实，夯实力度均匀，避免过度夯实破坏阳极包装层；回填至地面后，在阳极埋设点做环形防水围堰，高度150mm左右，防止雨水汇集倒灌，导气管管口重新清理保持通畅。

接线施工与绝缘密封直接影响阳极使用寿命，核心要求是接触电阻小、绝缘密封可靠。首先进行电缆预处理，剥离阳极引出电缆与汇流电缆绝缘层，长度30-50mm，用钢丝刷清除铜芯表面氧化层、油污，确保接触面洁净干燥。优先采用铝热焊工艺连接，将铜芯对齐放入专用模具，加入焊剂点燃焊接，冷却后打磨焊点毛刺，确保焊点牢固无虚焊，接触电阻不大于0.01Ω；无焊接条件时采用铜质压接端子连接，涂抹导电膏后液压钳压紧，压接次数不少于3次，螺栓紧固加固。密封防护采用多层处理，先用防水胶带多层缠绕接头，每层重叠50%，覆盖接头两端各50mm电缆绝缘层；再套入耐热热缩管，用热风枪均匀加热收缩，确保无气泡；最后涂刷环氧霉沥青防腐涂料，干膜厚度不小于0.5mm，形成双层防水密封结构。

完工测试与验收是确保系统正常运行的最后一道防线。用兆欧表测试阳极电缆对地绝缘电阻，数值不低于20MΩ为合格；采用三极法测量阳极接地电阻，普通土壤不大于2Ω，高阻土壤不大于5Ω；通电调试恒电位仪，调节输出电流，用硫酸铜参比电极检测被保护结构电位，控制在-0.85V~-1.2V（CSE）范围内，连续运行24小时，电流、电位波动不超过±5%。验收合格后，清理施工现场，恢复地貌，在阳极埋设点设置永久标识桩，整理施工记录、材料合格证、测试数据等资料，建立竣工档案，为后期运维提供依据。
