阴极保护测试桩是监测被保护金属设备（管道、储罐、钢结构等）阴极保护状态的核心装置，可精准测量电位、电流、电阻等关键参数，为阴极保护系统的运行调控、故障排查提供数据支撑，其安装质量直接影响监测数据的准确性和系统运维的可靠性。本文结合 GB/T 21448-2017《埋地钢质管道阴极保护技术规范》及工程实操经验，从前期准备、核心安装、调试验收三个维度，详细讲解通用场景下阴极保护测试桩的基础安装全流程，为工程技术人员提供标准化、可落地的安装指导。
一、安装前期准备：夯实基础防疏漏
安装前的准备工作是规避施工返工、保障安装精度的关键，需从设备验收、现场勘察、物料筹备、人员资质四个方面严格落实。

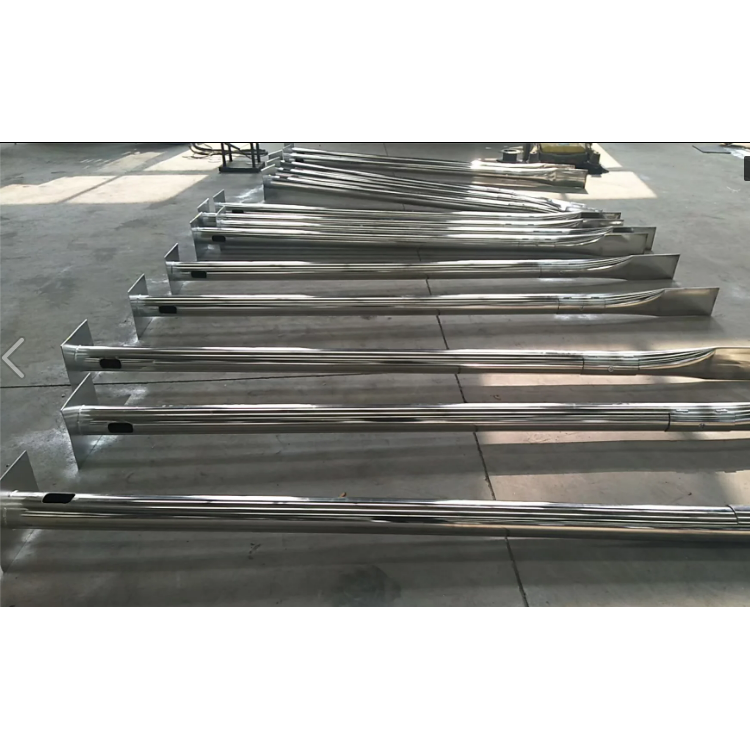

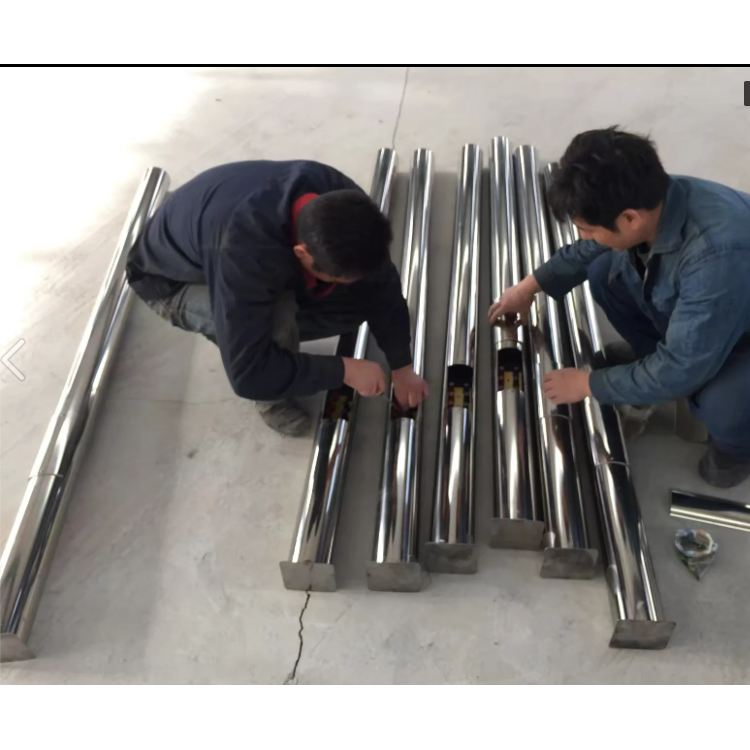

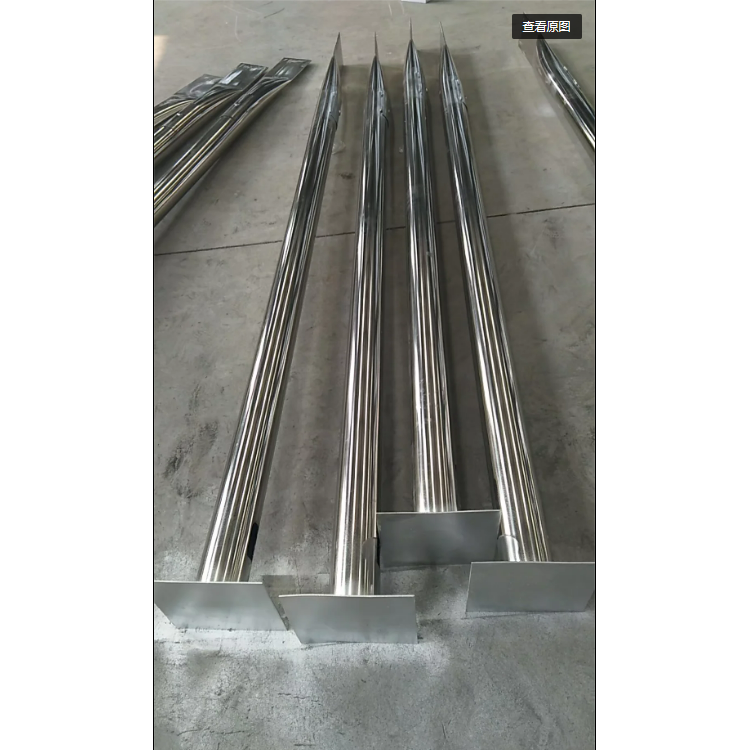

1.设备验收与检查：测试桩到场后，需核对型号、规格、数量是否与设计一致。通用型测试桩主要由桩体（PVC / 碳钢 / 不锈钢材质，高度 1.2-1.5m）、接线端子、参比电极接口、电缆穿线管、保护盖、标识牌等组件组成；重点检查桩体无变形、开裂、锈蚀，接线端子绝缘性良好，参比电极接口密封完好，电缆穿线管无破损、堵塞，所有组件需附带出厂合格证与检测报告。若为智能测试桩，还需检查传感器、数据采集模块、通信装置（4G/NB-IoT）是否正常供电、通信，提前完成通电调试。
2.现场勘察与选址：选址需遵循 “数据精准、便于运维、避开干扰、安全合规” 四大原则。① 位置选择：沿被保护管道走向每 1-2km 设置 1 座，管道分支处、阀门处、阴极保护阳极地床附近、干扰源附近需增设测试桩；与被保护设备的距离控制在 0.5-2m，避免距离过远导致测量误差；② 环境适配：避开车辆碾压、重型机械作业区域，选择地势平坦、便于开挖的位置；避开强电磁干扰源（变电站、高压线路、电焊机作业区），与干扰源间距≥5m，避免杂散电流干扰电位测量；避开地下管线密集区，与燃气、给水、电力管线间距≥1.5m，防止施工损坏管线；③ 地质条件：勘察现场土壤类型、地下水位，若为松软土层，提前规划加固措施；若为岩石土层，需制定钻孔施工方案。
3.物料与工具筹备：核心物料包括测试桩本体、防腐电缆（线径根据传输电流选择，≤10A 用 4mm² 铜芯防腐电缆，＞10A 用 6mm²）、参比电极（饱和硫酸铜参比电极，长效型）、回填土（无尖锐杂物，优选原土）、混凝土基座（C20/C25 混凝土，用于固定测试桩）、密封胶、绝缘胶带、标识牌、警示贴等。工具需配备挖掘机 / 铁锹、卷尺、水平仪、剥线钳、压线钳、万用表、接地电阻测试仪、混凝土搅拌工具、夯实工具等，所有工具提前校验，确保测量精准、操作可靠。
4.人员资质确认：安装人员需熟悉阴极保护原理及测试桩安装规范，具备电工操作资质与土方施工经验；施工前完成安全培训与技术交底，明确安装流程、质量标准及安全注意事项，严禁无资质人员违规操作。
二、核心安装流程：分步操作保精准
（一）基坑开挖：精准定位保尺寸
1.按设计图纸确定测试桩安装位置，用卷尺测量放线，标记基坑轮廓；基坑尺寸需适配测试桩与基座，常规基坑长 × 宽 × 深为 0.8m×0.8m×1.0m（智能测试桩可加深至 1.2m，预留设备安装空间）。
2.采用铁锹人工开挖或小型挖掘机开挖，开挖过程中避免破坏周边地下管线；若遇坚硬岩石，采用钻孔机钻孔，孔径略大于电缆穿线管直径，深度与基坑一致；开挖完成后，清理基坑内碎石、杂物，平整坑底，若为松软土层，铺设 10cm 厚细砂垫层，夯实后增强基底稳定性。
（二）基座浇筑：固定基础防偏移
1.制作混凝土基座：根据测试桩底部尺寸制作模具，模具需平整、牢固，避免浇筑时变形；按 C20/C25 混凝土配比搅拌，搅拌均匀后倒入基坑内，厚度控制在 30-40cm；
2.预埋构件：在混凝土基座中央预留测试桩固定孔（孔径略大于测试桩底部直径，深度 20-25cm），同时预埋电缆穿线管（直径 50-75mm，长度延伸至基坑外 0.5m，两端伸出边缘 10cm），穿线管需水平、垂直对齐，接口处用密封胶密封，防止泥土、水进入；
3.养护处理：混凝土浇筑完成后，用水平仪校准基座水平，偏差≤1mm；覆盖保湿膜养护 7-14 天，期间避免踩踏、碰撞，待混凝土强度达到设计值的 80% 以上，方可进行后续安装。
（三）电缆敷设与连接：保障传输安全
1.电缆敷设：将防腐电缆从阴极保护系统（被保护管道、恒电位仪阳极 / 阴极端）引至测试桩基坑内，电缆穿入预埋的穿线管，穿入过程中避免电缆弯折、磨损；地面部分电缆沿基坑边缘敷设，预留 0.5-1m 余量，便于后期接线与检修；
2.接线规范：① 与被保护设备连接：剥去电缆两端防腐层 15-20mm，露出铜芯，采用压线钳压紧接线端子，再用焊接方式与被保护管道的测试接线点固定（焊接处涂防腐涂料，缠绕绝缘胶带≥3 层）；② 测试桩内部接线：将电缆另一端与测试桩内部的接线端子牢固连接，智能测试桩需同步连接数据采集模块与传感器，确保信号传输通畅；
3.绝缘防护：所有接线完成后，用绝缘胶带缠绕接线端子≥5 层，再涂抹防水密封胶，套入防水接线盒，密封盒内填充密封胶，确保无进水、无短路，电缆绝缘电阻≥10MΩ。
（四）测试桩安装与固定：确保稳定垂直
1.桩体就位：将测试桩缓慢放入基座固定孔中，调整测试桩位置，确保桩体垂直（垂直度偏差≤1%），桩顶高出地面 10-20cm，桩体与孔壁之间留有 5-10cm 间隙，用于填充密封材料；
2.固定处理：若为普通测试桩，在桩体与基座间隙内填充水泥砂浆，夯实后确保桩体牢固，无晃动；若为智能测试桩，先将设备固定在桩体内部支架上，再放入基座，确保设备安装牢固、散热良好，避免积水浸泡；
3.井口处理：电缆穿线管与测试桩底部的接口处，用防水密封胶彻底密封，防止泥土、地下水进入穿线管与电缆之间，引发短路。
（五）回填与标识：完成收尾工序
1.回填作业：采用筛选后的原土（无石块、尖锐杂物）分层回填基坑，每层回填厚度 30cm，分层夯实，避免后期土壤沉降；回填至基坑顶部时，用黏土填充最后 10cm，夯实后做好密封，防止雨水、杂物进入测试桩内部；
2.标识安装：在测试桩桩体上粘贴标识牌，标注测试桩编号、安装日期、所属被保护设备、测量参数（电位、电流）、运维单位联系方式；桩体周围粘贴警示贴，标注 “阴极保护测试桩，禁止开挖”，避免后期施工误损。
三、调试与验收规范：合格交付投用
（一）调试检测
1.通电调试：接通测试桩与阴极保护系统，用万用表检测接线是否牢固、无虚接；用接地电阻测试仪测试测试桩接地电阻（通用型≤10Ω，智能型≤5Ω），确保接地良好；
2.参数测量：用饱和硫酸铜参比电极连接测试桩，测量被保护管道的自然电位、保护电位，对比设计要求（管道保护电位 - 0.85V~-1.20V vs CSE），若电位异常，及时排查原因；智能测试桩需通过 APP 或平台查看数据采集、传输是否正常，无数据丢失、延迟情况。
（二）验收标准
1.外观验收：测试桩垂直、牢固，无变形、锈蚀；桩体标识清晰、完整；周围无杂物，回填土密实，无沉降；
2.电气验收：电缆连接牢固，绝缘电阻≥10MΩ，无短路、虚接；接地电阻符合要求；
3.功能验收：自然电位、保护电位测量精准，数据稳定；智能测试桩数据传输正常，无故障报警；
4.安全验收：测试桩周围无安全隐患，警示标识醒目，符合施工规范。
四、安装安全注意事项
1.基坑开挖时，需提前探明地下管线位置，避免损坏燃气、电力等管线，引发安全事故；
2.电缆连接与调试需断电操作，严禁带电触摸接线端子，防止触电；
3.混凝土浇筑与养护期间，设置警示标识，禁止无关人员靠近，避免模具倾倒、混凝土伤人；
4.回填作业时，严禁混入石块、钢筋等尖锐杂物，防止划伤电缆与测试桩；
5.智能测试桩安装时，需做好防水、防潮措施，避免设备因进水损坏；通信天线需安装在无遮挡、信号良好的位置，确保数据传输通畅。
。
