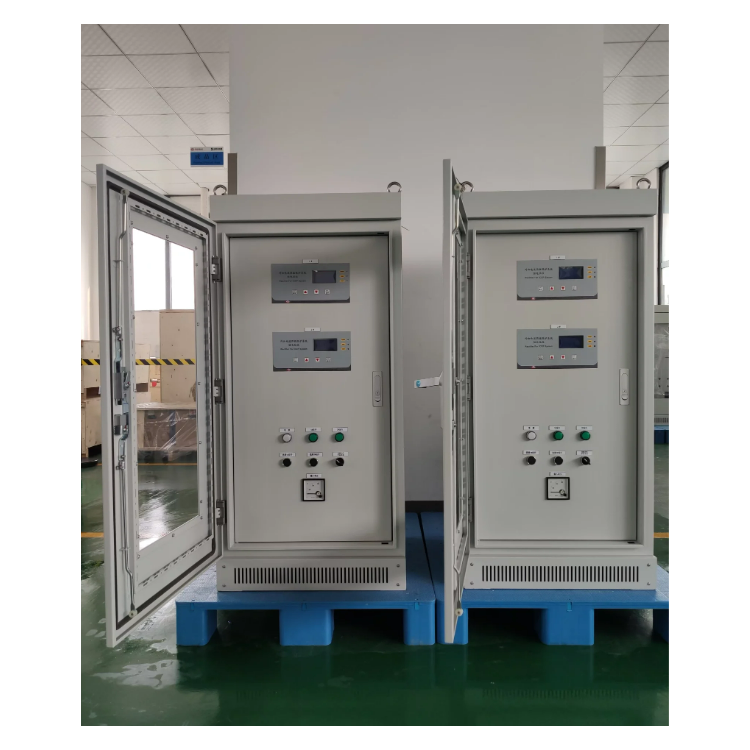

外加电流单路恒电位仪作为埋地钢质管道、储罐、地下管网等金属结构阴极保护系统的核心控制设备，其安装质量直接决定阴极保护效果、设备运行稳定性及整体防腐工程寿命，是外加电流阴极保护系统施工的关键环节。本篇文章严格遵循GB/T 21448-2017《埋地钢质管道阴极保护技术规范》、GB 50169-2016《电气装置安装工程 接地装置施工及验收规范》等国家现行标准，结合常规工业与市政防腐工程场景，详细拆解外加电流单路恒电位仪从前期准备、现场安装、接线规范到初步调试的全流程实操方法，为现场施工人员、技术管理人员提供标准化、可落地的安装指导，全程规避安装失误导致的设备损坏、保护失效等问题。
一、安装前期核心准备工作（杜绝后期返工关键）
安装前准备是保障安装顺利推进的基础，需从设备核验、现场勘察、物料工具、技术交底四个维度全面落实，严禁跳过准备环节直接进场施工。首先开展设备开箱核验，核对恒电位仪型号、额定输出电流、输出电压、控制精度等参数是否与工程设计图纸完全一致，检查设备外观有无运输碰撞、变形、漆面破损，清点主机、电源线、接线端子、合格证、安装说明书、保修卡等配件是否齐全，无缺失、无损坏；同时对设备进行空载预检测，通电后检查显示屏、指示灯、报警模块、自动控制功能是否正常，排除设备本身质量问题。
其次进行现场勘察与选址，单路恒电位仪主机安装位置需满足四大核心要求：一是环境适配，远离易燃易爆介质、强腐蚀性气体、强电磁干扰源（如变频器、变压器、高压线路），避免阳光直射、雨水直淋、积水浸泡，环境温度控制在-20℃~+50℃，相对湿度≤85%且无凝露；二是布局合理，靠近被保护结构，缩短电缆铺设距离，减少线路损耗与信号衰减，同时预留足够操作、检修空间，主机背部与墙体间距≥0.5m，顶部预留30cm以上散热空间；三是基础稳固，优先选择室内专用仪表间，户外安装需搭建防雨防尘防护棚，基础采用混凝土浇筑或角钢支架固定，避免松软土质导致设备倾斜。
物料与工具准备需精准匹配，核心物料包括：对应规格铜芯防腐电缆（阳极电缆、阴极电缆、参比电极屏蔽电缆）、铜鼻子、防水密封胶、绝缘胶带、镀锌接地扁钢、焦炭填料、细砂等；专用工具包括：万用表、兆欧表、接地电阻测试仪、水平仪、压线钳、扳手、剥线钳、电钻、卷尺等，所有测量工具需提前校验合格，确保数据精准。最后完成技术交底，施工人员需具备电气操作资质，熟悉阴极保护基本原理、恒电位仪工作机制及安全操作规范，明确施工流程、质量标准与安全注意事项，特殊场景需提前制定应急方案。
二、现场分步安装实操步骤
第一步：主机固定安装。根据选址位置，先固定安装支架，室内采用壁挂式支架，户外落地式采用混凝土基础+角钢支架，用水平仪校准支架水平度，确保无倾斜、无晃动。将恒电位仪主机平稳放置在支架上，用膨胀螺栓与专用固定螺栓双重固定，拧紧后再次检查水平度，主机安装高度控制在距离地面1.2~1.5m，便于日常操作与参数查看。安装完成后及时做好设备外壳接地，接地体采用镀锌扁钢深埋地下，接地电阻严格控制≤4Ω，接地引线连接牢固，做好绝缘防护，防止接地不良引发触电风险或设备干扰。
第二步：辅助阳极与参比电极安装。辅助阳极选用高硅铸铁阳极或MMO混合金属氧化物阳极，采用浅埋式安装，在设计点位挖掘1.0~1.5m深的阳极坑，坑底铺设20~30cm厚高纯度焦炭填料，分层夯实，将阳极垂直放置在填料中央，确保阳极与填料紧密接触，降低接地电阻；阳极引线采用专用防腐电缆，接头用铜鼻子压接，防水密封胶彻底包裹，埋地铺设避免裸露。参比电极优先选用饱和硫酸铜电极，在被保护结构附近、远离阳极的位置挖掘0.8~1.2m深坑，北方地区需埋入冻土层以下，坑底铺细砂，电极垂直埋设，周围回填细砂夯实，电极引线采用屏蔽电缆，减少外界电磁干扰，引线预留足够长度便于主机连接。
第三步：规范接线作业（核心关键，严禁接反）。接线前彻底切断现场电源，严禁带电操作，按照“阳极接正、阴极接负、参比接信号、接地可靠”的原则接线。将辅助阳极电缆接主机“阳极+”端子，被保护结构连接电缆接主机“阴极-”端子，参比电极电缆接主机“参比”端子，电源电缆接入专用电源接口，所有电缆剥线长度适中，用铜鼻子压接牢固，接触电阻≤0.01Ω，避免虚接、松动；接线完成后，用绝缘胶带多层缠绕接头，户外接头额外加注防水密封胶，防止雨水、湿气渗入导致短路。同时将动力电缆与屏蔽控制电缆分开铺设，间距≥0.5m，避免信号干扰，埋地电缆挖沟铺设，覆盖细砂保护，避免尖锐物体划伤绝缘层。
三、安装后初步检测与调试
接线完成后，先进行静态检测，用兆欧表检测各电缆对地绝缘电阻，要求≥50MΩ，用万用表检测线路通断，确认无短路、断路、极性接反问题；检测接地电阻，确保符合≤4Ω的规范要求。静态检测合格后，接通电源进行空载调试，将设备调至手动模式，缓慢调节输出电位，检查显示屏电压、电流数值显示正常，报警功能灵敏；随后切换至自动模式，设定设计保护电位（通常为-0.85V~-1.20V，相对于饱和硫酸铜参比电极），观察设备自动调节功能是否正常，运行30分钟无异常、无报警，即为安装初步合格。
整个安装过程需全程做好施工记录，详细标注安装位置、接线方式、接地电阻数值、检测数据等，整理设备资料与施工记录，为后期验收与运维提供依据。标准化安装是外加电流单路恒电位仪长效运行的前提，只有严格把控每一个环节，才能确保阴极保护系统稳定发挥防腐作用，有效延长金属结构的服役寿命，降低后期运维成本。
