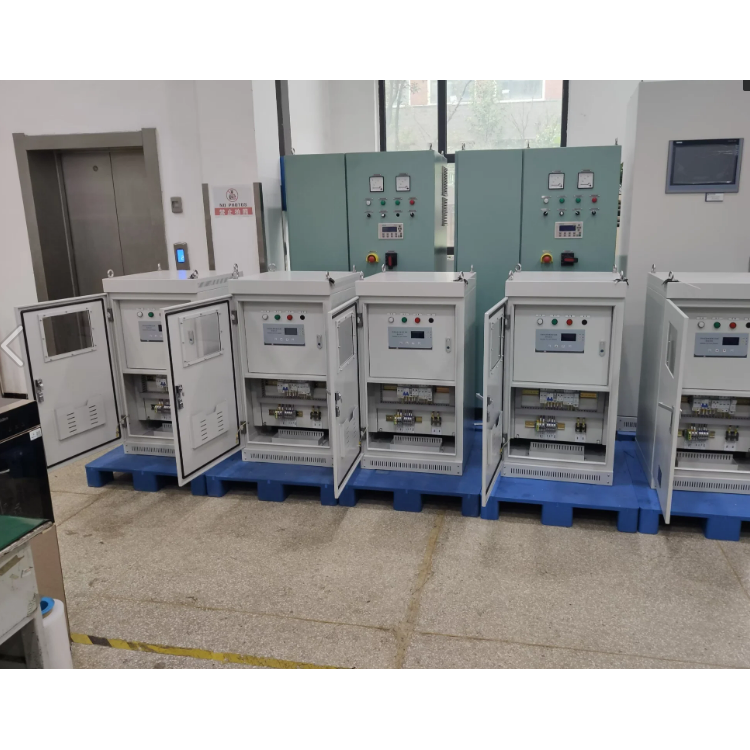

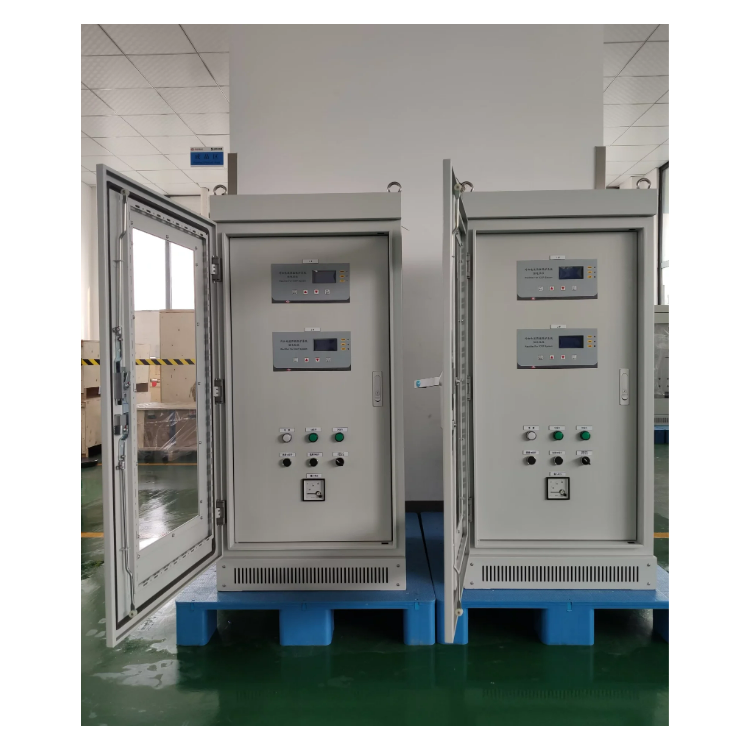

微型恒电位仪 单路外加电流阴极保护智能化远传远控24V/40

外加电流强制电流恒电位仪是埋地钢质管道、储油罐、地下金属管网等结构阴极保护系统的核心供电与控制设备，其接线质量直接决定阴极保护系统能否正常投运、保护电位是否达标，更是杜绝设备烧毁、漏电、保护失效等问题的关键环节。本篇文章严格遵循GB/T 21448-2017《埋地钢质管道阴极保护技术规范》、GB 50169-2016《电气装置安装工程 接地装置施工及验收规范》以及设备原厂接线标准，针对常规工业与市政防腐场景，详细拆解强制电流单路恒电位仪的全流程标准接线方法，涵盖接线前准备、核心回路接线、屏蔽与防护、接线后检测全流程，明确接线禁忌、参数标准与质量把控要点，为现场电工、防腐施工人员提供可直接落地的标准化操作指引，全程规避极性接反、虚接、干扰、绝缘失效等常见接线故障。

一、接线前核心准备：筑牢安全与合规基础

接线作业属于带电高危操作，前期准备必须做到“先核验、再断电、后备料”，严禁无准备、无资质、带电作业。首先完成人员与资质核查，接线人员必须持有低压电工操作证，熟悉恒电位仪工作原理、强制电流阴极保护回路构成，明确阳极、阴极、参比电极、电源、接地五大核心接线回路的功能区别，提前研读设备接线图纸与工程设计方案，核对接线端子编号、电缆规格、接线极性，做到图纸与实物一一对应。

其次开展现场安全处置，接线前彻底切断恒电位仪总电源、上级供电开关，悬挂“禁止合闸 正在接线”警示标识，用验电器反复检测接线端子、电源接口有无剩余电压，确认完全断电后方可上手操作；清理设备接线舱内灰尘、杂物，保持接线区域干燥整洁，环境相对湿度控制在85%以下，无凝露、无腐蚀性气体，避免潮湿环境导致接线短路或接触不良。

最后完成物料与工具核验，严格按照设计要求选配电缆：阳极回路、阴极回路选用阻燃铜芯防腐电缆，截面积根据额定输出电流匹配，常规小功率机型选用4-6mm²铜芯电缆，大功率机型选用10-16mm²铜芯电缆；参比电极必须选用双层屏蔽电缆，杜绝外界电磁干扰导致电位检测失真；配套物料包括无氧铜鼻子、热缩管、防水密封胶、绝缘胶带、镀锌接地线、线号管；专用工具包括压线钳、万用表、兆欧表、剥线钳、螺丝刀、扳手，所有测量工具需在校验有效期内，确保数据精准。

二、五大核心回路标准接线步骤（极性严禁接反）

强制电流恒电位仪接线核心遵循“阳极接正、阴极接负、参比接信号、电源分相接、接地单独连”的核心原则，五大回路分步操作，严禁交叉接线、跨接短接，每完成一路接线及时做标识，防止混淆。

第一步：电源回路接线。恒电位仪常规接入220V单相交流电或380V三相交流电，以常用220V机型为例，将火线（L）、零线（N）分别接入设备电源端子对应接口，接地线（PE）直接接入设备外壳接地专用端子，接线时拧紧固定螺栓，确保导线无外露铜丝，火线与零线严禁接反，接地线缆必须单独布设，严禁与零线共用，实现保护接地彻底分离，防止触电隐患。三相供电机型需核对相序，按照设备标识依次接入A、B、C三相火线，避免相序错误导致设备内部模块损坏。

第二步：阳极回路接线（输出正极）。阳极回路是强制电流输出的正极回路，连接恒电位仪与辅助阳极地床，将辅助阳极引出电缆接入设备标注“阳极+”“ANODE+”的专用端子，电缆剥线长度控制在8-10mm，铜鼻子压接后用压线钳双重压紧，确保接触电阻≤0.01Ω，无虚接、无松动；阳极电缆严禁与其他控制电缆捆绑，单独布设，减少电流干扰。

第三步：阴极回路接线（输出负极）。阴极回路连接设备与被保护金属结构，是电流回流的核心通道，将被保护管道、储罐等结构的连接电缆，接入设备标注“阴极-”“CATHODE-”的专用端子，接线前需打磨被保护结构连接点，去除防腐层、铁锈与氧化层，确保导电良好；阴极电缆与阳极电缆保持≥0.5m间距，埋地铺设时分开挖沟，避免平行走线产生电磁干扰。

第四步：参比电极回路接线（信号检测）。参比电极是实时监测被保护结构电位的核心部件，直接决定恒电位仪自动恒压精度，将饱和硫酸铜参比电极的双层屏蔽电缆，接入设备标注“参比”“REF”“SENSE”的信号端子，屏蔽层单端接地（仅在设备端接地，电极端悬空），杜绝双端接地形成环流干扰；接线时严禁拉扯屏蔽层，信号电缆全程远离动力电缆，避免强电流干扰导致电位检测失真。

第五步：设备接地与防雷接线。设备外壳单独布设专用接地线缆，接入深埋接地体，接地电阻严格≤4Ω，实现设备保护接地；雷电多发区域，在电源输入端串联浪涌保护器，浪涌保护器接地线单独接入防雷接地体，防止雷击击穿设备内部电路板。

三、接线后防护、检测与验收标准

接线完成后，先做物理防护处理，所有接线端子用绝缘胶带多层缠绕，户外或潮湿环境额外加注防水密封胶，套入热缩管加热密封，彻底隔绝湿气与灰尘；给每路电缆套上线号管，标注“阳极”“阴极”“参比”“电源”等标识，方便后期运维与故障排查。

随后开展三级检测验收，第一级通断检测：用万用表通断档检测各回路通断，确认无断路、无短路，极性无接反；第二级绝缘检测：用500V兆欧表检测各回路对地绝缘电阻，动力电缆绝缘电阻≥50MΩ，信号电缆绝缘电阻≥100MΩ；第三级接地检测：用接地电阻测试仪复测设备接地电阻，确保符合≤4Ω标准。

检测合格后，闭合电源开关做空载通电测试，观察设备显示屏有无报警、数值显示正常，无冒烟、异响、发热现象，确认接线无误后，方可投入带载调试。标准接线的核心是“极性准确、连接牢固、绝缘到位、屏蔽合规”，每一个细节都直接影响系统稳定性，必须全程严格把控，这也是强制电流恒电位仪长期稳定运行的核心保障。
