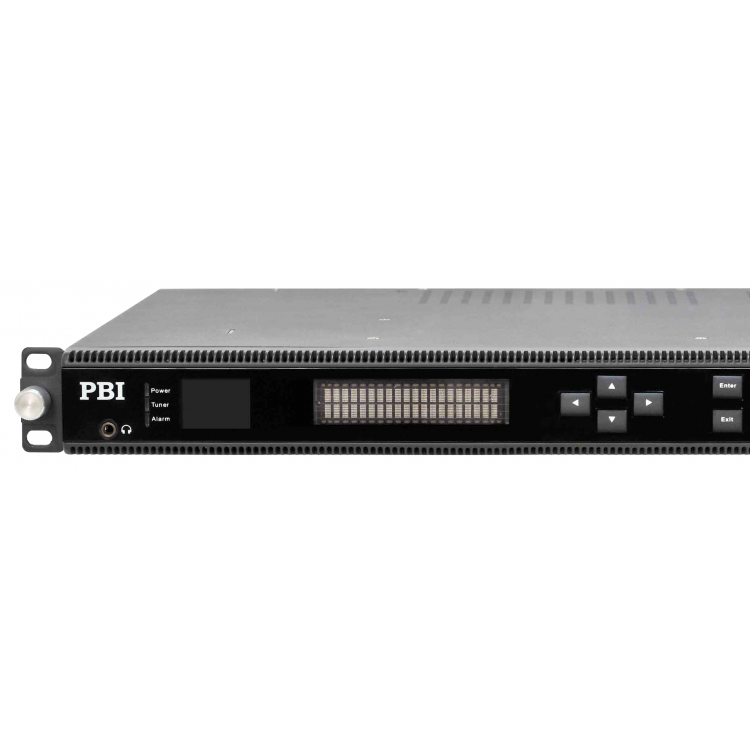

PBI DCH-5500P双路AVS+专业级数字信号处理器_其他播出/前端设备

DCH-5500P专业级数字信号处理器，符合GY/T 257.1-2012《广播电视先进音视频编解码第1部分：视频》 AVS+行业标准；同时兼容MPEG-2（MP@ML&MP@ HL）,MPEG-4 AVC/H.264,H.265标准。支持AVS+/DRA解码及MPEG-2,MPEG-4 AVC/H.264,H.265解码。 CI解扰支持 Conax 、NDS 、Nagra 、Cryptoworks 、 Irdeto 、Mediaguard 、Viaccess、永新视博等多种条件接收系统，采用独特数字解码技术和双PCMCIA接口，通过更换不同的PCMCIA模块接收各种加密的卫星/有线/地面数字电视信号。

DCH - 5500P 接口丰富，支持两路 DVB-S2/T2/C/T等多种Tuner输入、 ASI 输入和TS/IP输入，信号经过解调、解扰后再通过其内置的再复用器模块，可以灵活的对多种输入码流进行再复用处理并重新生成单节目或多节目流，并通过ASI与 IP输出给后端设备。 DCH-5500P支持高标清MPEG-4/H.264 、H.265 、MPEG-2 及AVS+视频解码和数字音频解码，具有模拟音视频信号CVBS和平衡伴音输出接口，数字音视频接口包括SDI 、HDMI 、 AES/EBU，还可通过前面板的1.5寸TFT 液晶屏对音视频输出进行监测。 DCH- 5500P增加SDI Genlock功能，以实现系统中不同SDI信号源的平滑切换。双电源热备份，极大的提高了产品的可靠性， 19"标准机柜安装，是省市网络广电运营平台AVS+ 、MPEG-2 、MPEG-4/ H.264,H.265多编码格式信源处理的理想选择。

产品特性

• 符合GY/T 257.1-2012《广播电视先进音视频编解码第1部分：视频》 AVS+行业标准

• 符合MPEG-2 （MP@ ML& MP@HL）、 MPEG-4 AVC/H.264、H.265标准

• AVS+视频解码

• 支持两路DVB-S2/C/DTMB,ABS-S等Tuner、 TS/IP和ASI输入

• 支持多个数字/模拟输出接口，包含ASI、HD/ SD SDI 、TS/IP 、AES/EBU、HDMI和CVBS

• 支持前面板1.5寸TFT液晶屏图像监测

• 支持外部BB/Tri-sync信号输入，实现SDI帧同步功能

• 高清/标清SDI输出，支持嵌入音频

• 支持Genlock

• 数字音频AES/EBU输出，最多支持2路输出

• 支持UDP/RTP，单播/组播，全双工双千兆网接口，可传输单节目和多节目传输流

• 支持双CI卡槽解扰，以及BISS-1和BISS-E多节目解扰

• 内建再复用模块，支持Tuner 、ASI和TS/IP的信源选择、 PID过滤和复用

• 支持Tuner 、ASI和TS/IP接口输入冗余备份

• RSSI Tuner指标获取，可判断信号质量

• 动态PMT侦测以及自动更新

• 支持网口和USB升级接口，简单快捷

• 基于SNMP协议的网管控制以及web网管控制

• 无缝热插拔双电源备份，提升设备的可靠性

技术规格

DVB-S/S2 输入
接口	2×F 接头， 75Ω
输入频率范围	950~2150MHz
输入电平	-65~-25dBm
符号率	DVB-S2X/S2 QPSK 8PSK: 1 ~ 60MSps 16APSK: 1 ~ 58MSps 32APSK: 1 ~ 55MSps 64APSK: 1 ~ 34MSps DVB-S QPSK: 1~54MSps
滚降系数	0.05~0.35
卷积码率	DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2X/S2: (64800 bits) FECframe DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 供电电压	0, 13V, 18V 可选
LNB 控制	0/22KHz 可选， DiSEqC 1.0
PLS	0 ~ 262141 可调
ISI	1 ~ 255 可调
ABS-S 输入（选配）
接口	2×F 接头， 75Ω
输入频率范围	950~2150MHz
输入电平	-65~-25dBm
符号率	2~45MSps
调制方式	QPSK, 8PSK
滚降系数	0.2, 0.25, 0.35
纠错码率	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 13/15, 9/10
DVB-C 输入（选配）
接口	2×F 接头， 75Ω
输入频率范围	51~862MHz
输入电平	51~75dBμV
输入符码率	1~7MBaud (ITU J.83 Annex A)
解调方式	16QAM, 32QAM, 64QAM, 128QAM, 256QAM
带宽	6MHz, 7MHz, 8MHz
输入反射损耗	7dB (typ.)
DTMB 输入（选配）
接口	2×F 接头， 75Ω
输入频率范围	44~1002MHz
输入电平	-60~-20dBm
带宽	6MHz/7MHz/8MHz
星座图	4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM
保护间隔	PN420, PN595, PN945
滚降因子	0.05
交织深度	240,720
LDPC Code Rate	0.4, 0.6, 0.8
ASI 输入
接口	输入： 2×BNC, 75Ω, 输出：	2×BNC, 75Ω
标准	DVB-ASI, EN50083-9
输入码率	≤ 200Mb/s
输出码率	≤ 200Mb/s，2 路独立输出
TS / IP
接口	2×RJ-45, 独立输出 100/1000 base-T TS/IP
有效比特率	500Mb/s
网络协议	UDP / RTP, Multicast / Unicast, IGMPv3, ARP
TS 处理
TS 输入管理	支持 2 路 TUNER, ASI and TS/IP 输入的解复用
TS 输出管理	支持 2 路独立的复用核， ASI/IP 输出
复用和 PID 管理	支持再复用、 PID 过滤、重影射
PSI/SI 表处理	PSI/SI 自动生成， NIT/SDT/EIT 编辑， LCN 编辑和再生成

CI 解扰双 PCMCIA, 兼容市场主流 CAM 卡
音视频解码
视频格式	MPEG-2(MP@ ML for SD, MP@HL for HD) MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,HP@ L4.1 for HD) AVS 基准档次 @ 级别 6.0, 支持 AVS-P16
音频格式	MPEG L1/L2 、DRA、杜比 Digital (AC3 、AC3+) AAC-LC 、HE AAC V1/V2
HDMI 输出
接口	1×HDMI 1.4
视频分辨率	1080I@60Hz, 1080I@59.94Hz, 1080I@50Hz, 720P@60Hz，720P@59.94Hz,
嵌入音频	1×stereo
数字音频处理
输出格式	AES/EBU，SDI 嵌入音频
物理接口	AES/EBU：2×D-sub 9（配 2 条 D-sub9 到 BNC 转接线） SDI 嵌入音频： 2×BNC
采样率	采样率 48KHz
输出电平及阻抗	1Vp-p( 标准测试流 ) ，110Ω
SDI 输出
接口	2×BNC ( 镜像 ) , 75Ω
视频分辨率	1080I@60, 1080I@59.94,1080I@50, 720P@60, 720P@59.94, 720P@50, 576I@50, 480I@59.97
标准	SD：SMPTE 259M, 270 Mb/s (10bit) HD：SMPTE 292M, 1.485 Gbit/s (10bit)
嵌入音频	2 路 PCM 音频
幅度	800mV p-p
Genlock
接口	1×BNC, 75Ω
输入信号	Analog SD (black & burst)
模拟视频输出
CVBS 接口	1×BNC，75Ω, 1×RCA
CVBS 规格	NTSC, PAL, and SECAM
CVBS 分辨率	576i×25, 480i×29.97
幅度	1.0 Vp-p±5% ( 标准测试信号下 )
信噪比	>55dB ( 加权 )
模拟音频输出
接口	2×D-sub 9（配 D-sub 9/ XLR 转接线） 2×BNC，2×RCA( 两路立体声输出 )
输出模式	左声道 , 右声道 , 双单声道 , 立体声
基带数据
Subtitle 字幕	DVB, EBU
VBI 数据	Teletext, WSS
隐藏式字幕	支持标准 : EIA 608, EIA 708
输入信号备份
接口	支持 Tuner, ASI, TS/IP 输入接口互相备份
备份条件	TS 流同步头丢失
备份方式	主、备
控制和监控
网管接口	1×RJ-45, 10/100 base-T
远程控制	SNMP 2.0, HTTP (Web GUI), HDMS
本地控制	LCD 液晶屏，前面板 6 键键盘
监视器	1.5" TFT LCD 液晶屏
RS-232 串口	1×D-sub（串行接口，供软件维护使用）
软件升级	WEB 和 USB
物理参数
尺寸	1U 19 ” 机柜安装
供电	AC 90V ~ 250V, 50/60Hz
功耗	25W ( 不含 LNB 供电 )
温度	运行温度 0 ~ 45℃,存储温度 -10 ~ 60℃
湿度	10 ~ 90%, 非凝结
