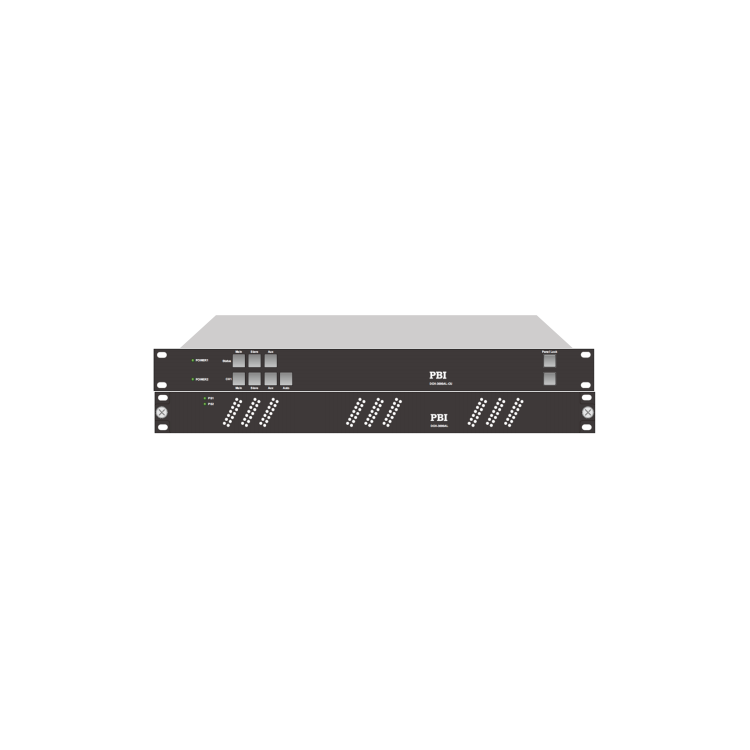

PBI DCH-3100AL 专业级SDI/ASI应急切换器

DCH-3100AL是一款专业级SDI/ASI  应急切换器。DCH-3100AL-S支持对输入 的SDI信号进行检测，支持对主路、备 路、辅助输入信的信号丢失、黑场、静 帧、音频丢失等错误的检测，并根据错 误进行自动切换或手动切换，保证切换 时无画面跳动、卡顿等异常状态，以实 现节目信号的安全播出；DCH-3100AL-A 支持对输入的ASI信号进行检测，可针 对主播出信号出现的信号中断、节目丢 失等多种异常情况，实现对码流传输流 的自动切换、手动切换、节目替换等功 能。该切换器可实现远程控制切换、监 测状态信息的及时反馈，同时可选配切 换控制面板进行手动切换控制。

DCH-3100AL专为内容提供商、广播  商及有线电视、地面电视运营商等设计  开发，可广泛应用于各种数字电视网络， 满足各级运营商的各种客制化需求。

产品特性

DCH-3100AL-S:

● 支持模拟复合和三电平同步信号

● 支持SD/HD/3G-SDI信号

● 支持净切换，保证切换时，无画面跳动，卡顿等异常状态

● 支持三路信号的黑场、静帧状态检测

DCH-3100AL-A:

● 全面实时的ASI输入码流监测

● 同时检测主、备、辅三路传输流中的码流故障，出现码流故障可根据设

置条件进行切换

● 支持整流切换、单节目替换

● 应急切换时无黑场出现

● 在主路故障恢复后，可自动或手动恢复到主路信号播出

● 支持实时在线网络监控

● 支持实时在线参数设置

● 具有时钟恢复功能

● 外置冗余适配器电源

● 遥控面板POE供电，网线连接，无需单独供电

● 板卡自带LED指示灯，以直观的方式显示出信号状态信息

后面板示意图

模组型号及功能接口

技术规格

DCH-3100AL-S

SD/HD/3G-SDI信号输入

信号标准

SMPTE 259M-C,292M and 424M

制式

PAL,NTSC, 1080/50i, 59i,60i,720/50p,59p,

60p,1080/23.98p,24p,25p, 30p,50p,60p

接口

4x BNC 75 ohm

均衡

SD:> 400m(Beledn 1694A)

HD:> 150m(Beledn 1694A)

3G:> 100m(Beledn 1694A)

反射损耗

>15 dB,5 MHz to 1.5GHz

>10 dB,1.5 GHz to 3.0 GHz

SD/HD/3G-SDI信号输出

信号标准

SMPTE 259M-C,292M and 424M

制式

PAL,NTSC, 1080/50i, 59i,60i,720/50p,59p,

60p, 1080/23.98p.24p,25p, 30p,50p,60p

接口

2× BNC75 ohm

信号幅度

800 mVp-v±10%

上升下降时间

SD<1100pS

HD<270ps

3G<135pS

反射损耗

>15dB,5 MHz to 1.5 GHz

>10 dB,1.5 GHz to 3.0GHz

过冲

<10%

SD/HD<0.2UI

抖动

3G<0.3UI

同步信号输入

标准

PAL, NTSC. or Tri-level sync

接口

1×BNC75 ohm

DCH-3100AL-A

ASI信号输入

接口

3×BNC75 ohm

均衡

400m(Beledn 1694A)

反射损耗

>15 dB,5 MHz to 1.5 GHz

ASI信号输出

接口

4×BNC75 ohm

信号幅度

800 mVp-v±10%

反射损耗

>15dB,5 MHz to 1.5 GHz

过冲

<10%

抖动

<0.2UI
