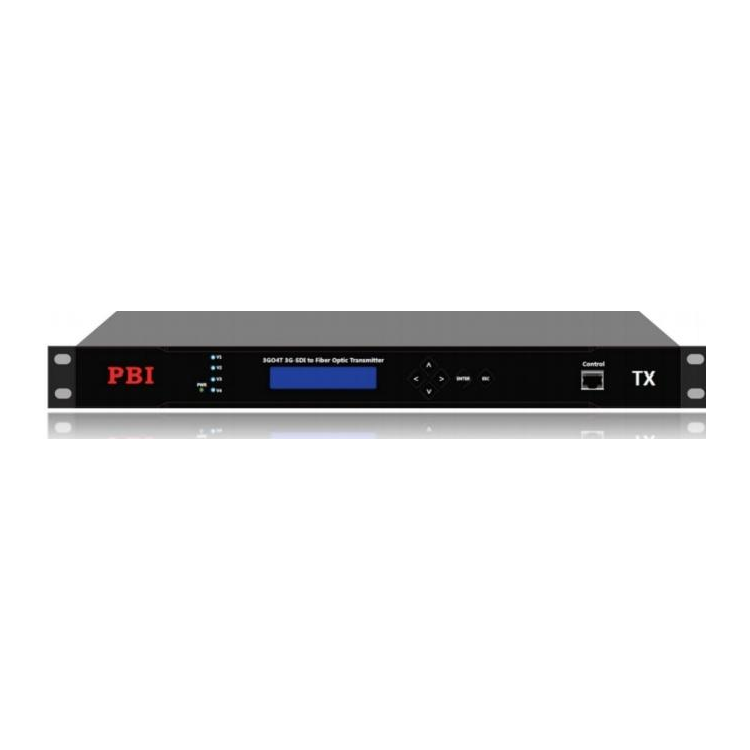

PBI 3G0系 列 3G-SDI高清数字视 频光端机可将3G/HD/SD SDI,DVB-ASI 转为光信号，再将光信号转为SDI, 此 设备全面兼容高标清格式和设备，分辨 率最高支持到1080p60, 允许单向传输 1310nm 或1550nm波长光信号，最大距离 可达40公里或80公里。标配冗余电源， 多路SDI接口可选。
产品特性
● 符 合SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,
SMPTE310M标准
● 符 合DVB-ASI(EN50083-9) 标 准
● 自动识别3G-SDI/HD-SDI/SDI/ASI 输入，无须手动选择
● 自动适应SDI 143M,177M,270M,360M,540M,1483.5M,1485M,2970Mbps 的传输速率
● 信号输入具有自动电缆均衡功能，可补偿电缆传输的损耗，输出具有驱 动功能
● 发送端和接收端均有时钟恢复功能
● 19英寸宽1RU固定标准机箱，双开关电源设计
型号及接口功能对照表
后面板接口示意图(3GO4T)
技术规格
3G-SDI输入 | |
接口 | BNC |
阻抗 | 75Ω |
信号标准 | SMPTE424M,SMPTE292M,SMPTE259M, SMPTE297M,SMPTE305M,SMPTE310M, DVB-ASI |
电平 | >380mVp-p |
自动电缆均衡 | >100m@2970Mbps,(Belden 1694A cable) >200m@1485Mbps,(Belden 1694A cable) >350m@270Mbps,(Belden 1694A cable) |
反射损耗 | >10dB@2970Mbps |
3G-SDI输出 | |
接口 | BNC |
阻抗 | 75Ω |
电平 | 800mVp-p±10% |
3G-SDI上升/下降时间 | <135ps@2970Mbps |
HD-SDI上升/下降时 | <270ps@1485Mbps |
SDI上升/下降时间 | <0.6ns@270Mbps |
3G-SDI最大抖动 | <0.3UI |
HD-SDI最大抖动 | <0.2UI(134ps)@100KHz <1.0UI(673ps)@10Hz |
SDI最大抖动 | <0.2UI(740ps)@10Hz <0.2UI(740ps)@1KHz |
光链路 | |
光纤模式 | 单模 |
光纤数 | 1 |
波长 | 1310nm/1550nm |
单模传输距离 | 0-40km或0-80km |
接口 | FC/PC,or SC/PC |
物理参数 | |
尺寸 | 445*310*45(mm) |
电源 | 130~260VAC,50/60Hz,or 2A/5V |
功耗 | <10W |
工作温度 | 0~50℃ |
存储温度 | -30℃~+80℃ |
