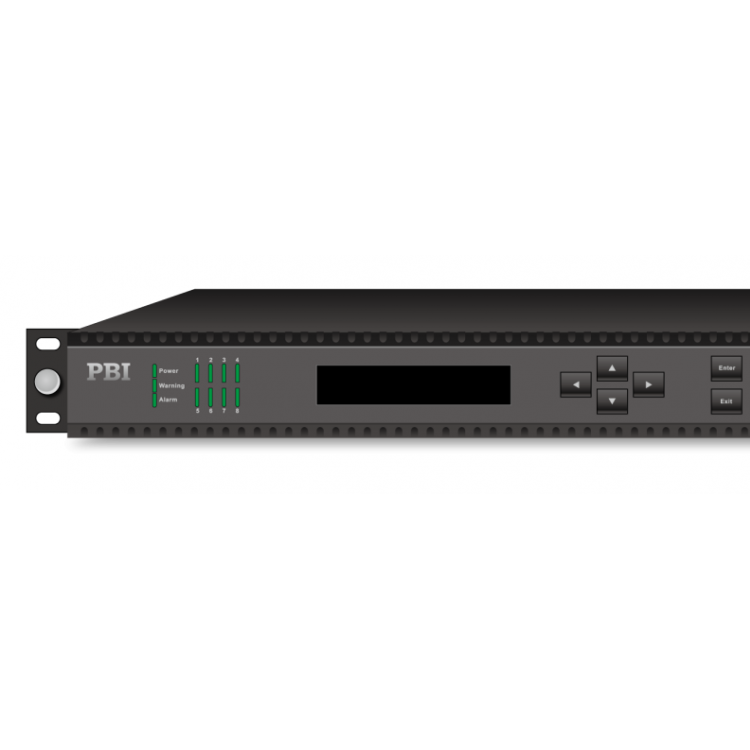

PBI DXP-8000EC 8路集成编码器 为两组4路（共8路）高集成编码设备, 具备8路独立编码，传输流再复用功能。 可支持8路HDMI In、SDI In、CBVS 的码流同时独立编码 ，输出8路编码进行复用后的码流，同时可在复用中编辑 PSI/SI信息。最终通过TS/IP网口进行组播输出，IP部分有3种工作模式，第一种：IP全双工工作模式；第二种：128路IPTV输出；第三种： 32路IPTV通过双网口备份输出。
产品特点
l 完全符合H.264/AVC & MPEG-2 MP@ML编码标准；
l 内置复用器，支持MPTS和SPTS输出；
l 支持32路IP输出,第二个网口备份输出，每个网口200Mb/s；
l 支持分辨率1080p，1080i，720p，576i，480i；
l 支持音频编码格式：MPEG1-L2, MPEG-2/4 AAC-LC/HE-AAC；
l 可通过SNMP 和 HTTP WEB进行远程控制和监控；
l 双备份电源；
l 编码输入接口：CVBS 、HDMI、SDI (出厂时选定，详见型号列表)。
产品型号列表
型号 | 编码输入 | 编码数量 | TS/IP （全双工/IPTV输出） | 音频编码 （AAC） | |
1 | DXP-8000EC-82H | HDMI | 8 | Y | Y |
2 | DXP-8000EC-42H | HDMI | 4 | Y | Y |
3 | DXP-8000EC-82C | CVBS&Audio | 8 | Y | N |
4 | DXP-8000EC-42C | CVBS&Audio | 4 | Y | N |
5 | DXP-8000EC-82S | SDI | 8 | Y | Y |
6 | DXP-8000EC-42S | SDI | 4 | Y | Y |
技术参数
视频输入及压缩 | ||
视频输入 | HDMI, type A femalex 8, or CVBS RCA-female75Ωx 8 or SDI, BNC female75Ωx8 (详见型号列表) 4:2:0
| |
视频压缩标准 | H.264/AVC HP@L4.0&MPEG-2 MP@ML (8000EC/8200EC, HD/SD) H.264/AVC MP@L4.0&MPEG-2 MP@ML (8100EC, SD) | |
码流格式 | 4:2:0 | |
视频分辨率 及建议压缩码率 H.264 | 1080i（1920×1080）@25Hz,29.97Hz:SMPTE274M: 1~13Mb/s 1080p（1920×1080）@25Hz,29.97Hz:SMPTE274M: 1~13Mb/s 720p（1280×720）@25Hz,29.97Hz,30Hz:SMPTE296M: 1~13Mb/s 480i（720×480）@25Hz:SMPTE656M: 600K~10Mb/s 576i（720×576）@25Hz: SMPTE656M:600K~10Mb/s | |
其他分辨率 | 分辨率降低（不需要等比例降低） | |
高宽比 | 4:3/16:9 可调 | |
Audio | ||
音频输入 | HDMI x 8、SDIx8、CVBS x 8(详见型号列表) | |
压缩标准 | MPEG1 Layer II | |
MPEG-2/4 AAC-LC, HE-AAC(V1,V2) | ||
采样频率 | 48KHz | |
压缩码率 | MPEG1 Layer II :32~192Kbps(单声道), 64~384Kbps( 立体声), | |
MPEG2/4 AAC-LC :24~256Kbps(单声道), 48~512Kbps( 立体声) MPEG2/HE-AAC(V1,V2): 16~128Kbps(单声道), 32~256Kbps( 立体声) | ||
HDMI/SDI嵌入音频或模拟音频(详见型号列表) | ||
DVB-ASI串行数据输入 | ||
接口类型 | BNC Female, 75Ω | |
最大输入码率 | 216 Mb/s | |
数据模式 | Byte | |
包长 | 188/204 Bytes | |
信号电平 | 200 ~ 880mVp-p | |
DVB-ASI串行数据输出 | ||
接口类型 | BNC Female, 75Ω | |
最大输出码率 | 200Mb/s | |
数据模式 | Byte | |
包长 | 188/204 Bytes | |
信号电平 | 800±80mV | |
TS/IP, Mode 1: 单路全双工 | ||
标准 | IEEE 802.3, 10/100/1000 base-T | |
最大输出码率 | 80Mb/s in + 80Mb/s out | |
数据封装 | UDP, RTP, SPTS or MPTS | |
控制协议 | ICMP, ARP, IGMPv2/v3 | |
TS/IP, Mode 2: 128路IPTV 输出 | ||
标准 | IEEE 802.3, 10/100/1000 base-T | |
最大输出码率 | 400Mb/s | |
数据封装 | UDP, RTP, SPTS or MPTS | |
控制协议 | ICMP, ARP, IGMPv2/v3 | |
TS/IP, Mode 3: 32路IPTV 输出 （双网口备份输出） | ||
标准 | IEEE 802.3, 10/100/1000 base-T | |
最大输出码率 | 200Mb/s | |
数据封装 | UDP, RTP, SPTS or MPTS | |
控制协议 | ICMP, ARP, IGMPv2/v3 | |
后面板接口 | ||
HDMI 输入 | HDMI (see model list) x 8 | |
HD-SDI输入 | 8 x BNC Female, 75Ω | |
CVBS&Audio输入 | RCA Female, 75Ω (see model list) x 8 | |
ASI输入 | 1 x BNC Female, 75Ω | |
ASI 输出 | 2 x BNC Female, 75Ω | |
前面板接口 | ||
控制 | RJ-45, 10/100 base-T x 1, USB x 1 | |
TS/IP | RJ-45, 10/100/1000 base-T x 2；1 Backup Output Only | |
显示屏 | 2x16 LCD module | |
一般物理参数 | ||
供电电压 | AC100~260V 50/60Hz | |
操作温度 | 0 ~ 40℃ | |
储存温度 | -10 ~ 60℃ | |
湿度 | 10 ~ 90%, (Non-condensed) | |
