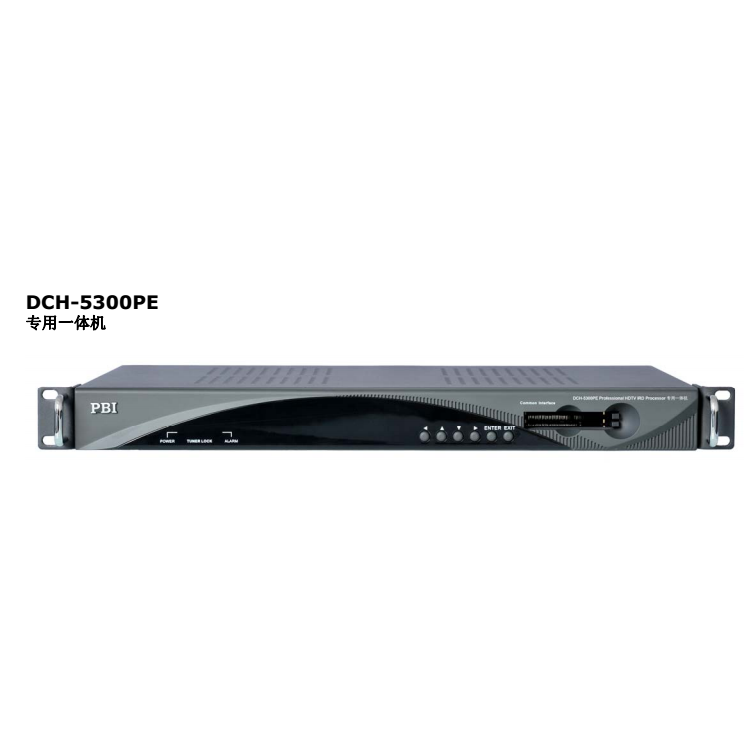

PBI DCH-5300P是一款AVS+接收、解码、转码综合处理器，符合GY/T 257.1-2012《广播电视先进音视频编解码 第1部分：视频》 AVS+行业标准，同时兼容MPEG-2（MP@ML&MP@HL）、MPEG-4 AVC/H.264标准，支持AVS+、MPE2、MPEG-4 AVC/H.264等高标清视频格式解码。CI解扰支持Conax、NDS、Nagra、Cryptoworks、Irdeto、Mediaguard、Viaccess、永新视博等多种条件接收系统，采用独特数字解码技术和双PCMCIA接口，通过更换不同的PCMCIA模块接收各种加密的卫星/有线/地面数字电视信号。
DCH-5300P接口丰富，支持DVB-S2/T2/C/T/DTMB等多种Tuner输入、ASI输入和TS/IP输入，信号经过解调、解扰后再通过其内置的再复用器模块，可以灵活的对多种输入码流进行再复用处理并重新生成单节目或多节目流，并通过ASI与IP输出给后端设备。DCH-5300P支持高标清MPEG-4/H.264、MPEG-2及AVS+视频解码和两路数字音频解码，具有模拟音视频信号CVBS和平衡伴音输出接口、分量输出接口，数字音视频接口包括SDI、HDMI、AES/EBU。DCH-5300P还新增加了转码功能，AVS+信号经转码模块实现H.264格式高标清转码输出，转码后的节目可直通或经过再复用模块后ASI、IP输出。DCH-5300P增加了Alarm&Relay功能，可及时报告设备运行状况。DCH-5300P是专为内容提供商、广播商及有限电视、地面电视运营商等设计开发的专业级高清数字电视信号接收转码一体机，可广泛应用于各种数字电视网络，满足各级运营商的各种客制化需求。
主要特点
• 符合GY/T 257.1-2012《广播电视先进音视频编解码 第1部分：视频》 AVS+行业标准
• 支持PEG-4 AVC/H.264、AVS+视频格式解码
• 丰富的输入/输出接口，支持DVB-S2/T2/C/T/DTMB等Tuner、DS3/E3（选项）、TS/IP和ASI输入，支持多个数字
、模拟输出接口，包含HD/SD SDI、AES/EBU、HDM、CVBS、YPbPr
• 高清/标清SDI输出，最多支持2个PID嵌入音频或压缩直通输出
• 数字音频AES/EBU输出，最多支持2路输出
• 支持UDP/RTP，单播/组播，全双工千兆网接口，可实现单节目和多节目流传输
• 支持双CI卡槽解扰，并支持BISS-1和BISS-E多节目解扰
• 支持H.264转码功能
• 转码支持VBR和CBR两种码率控制方式
• 支持H.264转码功能
• 支持视频转码分辨率： 1080i， 720p，576i， 480i；
• 独有的时基校正功能保证音视频同步
• 音频转码支持： MPEG1 Layer II， MPEG2/4AAC-LC/HE-AAC
• 转码过程中对AC3音频进行透传输出
• 内置再复用模块，支持Tuner、ASI和TS/IP的信源选择、转码后PID过滤和再复用
• 支持Tuner、ASI和TS/IP接口输入冗余备份
• RSSI Tuner指标获取，可判断信号质量
• 动态PMT侦测以及自动更新
• 支持网口和USB升级接口，简单快捷
• 基于SNMP协议的网管控制以及web网管控制
• Alarm报警接口，DB9公头
技术参数
Tuner输入 | |
DVB-S/S2 输入 | |
接口 | 1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output |
输入频率范围 | 950~2150MHz |
输入电平 | -25~-65dBm |
符号率 | 2~45MBaud |
滚降系数 | DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2 |
卷积码率 | DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
LNB 供电电压 | 0, 13V, 18V selectable |
0/22K | 0/22KHz selectable |
DiSEqC | DiSEqC 1.0 |
TS / IP | |
接口 | 2×RJ-45, 100/1000 base-T for TS/IP |
工作模式及 有效比特率 | 主口支持下面三种模式，辅口只在32路IPTV模式下拷贝主口输出 1. 全双工：支持Pro MPEG FEC，80Mb/s 2. 全双工：不支持Pro MPGE FEC，200Mb/s 3. 32路IPTV：400Mb/s |
网络协议 | UDP / RTP, Multicast / Unicast, IGMPv3, ARP |
TS 处理 | |
TS 输入管理 | Demux and Remux among Tuner / DS3(optional) / E3 (optional), ASI and TS/IP Inputs |
TS 输出管理 | Demux and Remux for 2 independent ASI outputs |
服务和PID管理 | Remux, filtering and remapping |
PSI/SI表处理 | PSI/SI table regeneration, NIT and SDT edition, LCN Edition and Re-generation, EIT P/F edition |
解扰器 | DVB Common Scrambling Algorithm (CSA) |
BISS 模式 | BISS-1, BISS-E |
CI解扰 | Double PCMCIA slots, compatible with major CA CAMs in the market |
ASI 输出 | |
接口 | 1 pairs, 2 x BNC female, 75Ω |
标准 | DVB-ASI, EN50083-9 |
输出码率 | ≤ 200Mb/s |
TS处理 | 2 Independent TS pass through or Re-multiplexed from tuner, TS/IP and 2 ASI inputs |
音视频解码 | |
视频格式 | MPEG-2(MP@ ML for SD, MP@HL for HD), MPEG-4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD), AVS 基准档次@级别6.0, 支持AVS-P16 |
音频透传 | 支持AC3音频透传 |
音频格式 | MPEG L1/L2 DRA/Real Audio AAC-LC 、HE AAC V1/V2 |
HDMI | |
接口 | AVS+节目：1×HDMI 1.3 (up to 1080i) MPEG2/H264节目：1×HDMI 1.3 (up to 1080i) |
视频分辨率 | 1080i×30, 1080i×25,720p×60,, 720p×50, 576i×25, 480i×29.97 |
视频码率 | ≤50Mb/s |
SD/HD-SDI 输出 | |
接口 | 1 pair of BNCs (mirrored) , female, 75Ω |
SD 规格 | SMPTE 259M, 270 Mb/s |
HD 规格 | SMPTE 292M, 1.485 Gbit/s |
嵌入音频 | 2×audio PIDs are embedded with PCM or passed through |
幅度 | 800mV p-p |
数字音频处理 | |
接口 | 2×D-sub 9 male with XLR adaptor cables |
输出数量 | 2×audio PIDs are decoded or passed through |
幅度 | 1V p-p (with standard test stream) |
输出格式 | SDI (Embedded Audio), AES |
阻抗 | 110Ω (with XLR adaptor cables) |
模拟视频输出 | |
CVBS 接口 | AVS+节目：1×BNC，75Ω MPEG2/H264节目：1×BNC，75Ω |
CVBS 规格 | NTSC, PAL, and SECAM |
CVBS 分辨率 | 576i×25, 480i×29.97 |
模拟音频输出 | |
接口 | AVS+节目：BNC(L&R)，75Ω MPEG2/H264节目：2xD-sub9，600Ω，配转接线 |
阻抗 | 600Ω (balanced) |
输出模式 | Left, Right, Dual Mono, Stereo |
输出数量 | 2 pairs of stereo audio outputs (2 Audio PIDs or 4 channels are decoded). |
转码设置 | |
转码视频输出标准 | H.264/AVC HP@L4.0 |
码流输出格式 | 4:2:0, 8-bit, YCbCr |
输出码率 | 2~30Mbps |
视频分辨率 及建议输出码率 | 1080i（1920×1080）@25Hz,29.97Hz,30Hz: SMPTE274M: 6~24Mb/s 1080i（1440×1080）@25Hz,29.97Hz,30Hz: SMPTE274M: 5~24Mb/s 720p（1280×720）@50Hz,59.94Hz,60Hz: SMPTE296M: 4~24Mb/s 480i（720×480）@29.97Hz: SMPTE656M: 2~10Mb/s 576i（720×576）@25Hz: SMPTE656M: 2~10Mb/s |
高宽比 | 4:3，16:9可调 |
音频输出标准 | MPEG1 Layer II |
MPEG2 AAC-LC, MPEG4 AAC-LC | |
AC3音频透传 | |
音频输出采样频率 | 48KHz |
音频输出码率 | 32~192Kbps(单声道), 64~384Kbps( 立体声), |
128~512Kbps(AAC LC) | |
Alarm报警 | |
接口 | 1×D-sub 9 male |
应用条件 | User Defined |
控制和监控 | |
接口 | 1×RJ-45, 10/100 base-T, for equipment IP Control |
远程控制 | SNMP 2.0, HTTP (Web GUI), Proprietary HDMS (Headend Device Management System) |
本地控制 | LCD display and Front control 6-key keypad |
RS-232串口 | 1×RS-232 D-sub female, for debug use only |
软件升级 | Embedded FTP loader ,WEB HTTP and USB |
物理参数 | |
尺寸 | 1U 19" Full-rack size |
重量 | |
供电 | AC 90V ~ 250V, 50/60Hz |
电压 | 24W (exclusive of LNB power) |
运行温度 | 0 ~ 45℃ |
存储温度 | -10 ~ 60℃ |
运行湿度 | 10 ~ 90%, non-condensed |
认证标准 | |
EMC: EN 55024:1998+A1:2001+A2:2003, EN 55022:2006+A1:2007, EN 61000-3-2:2006, EN 61000-3-3:2008 | |
FCC: Part 15 Class B | |
LVD: EN 60950-1:2006 + A11:2009 | |
