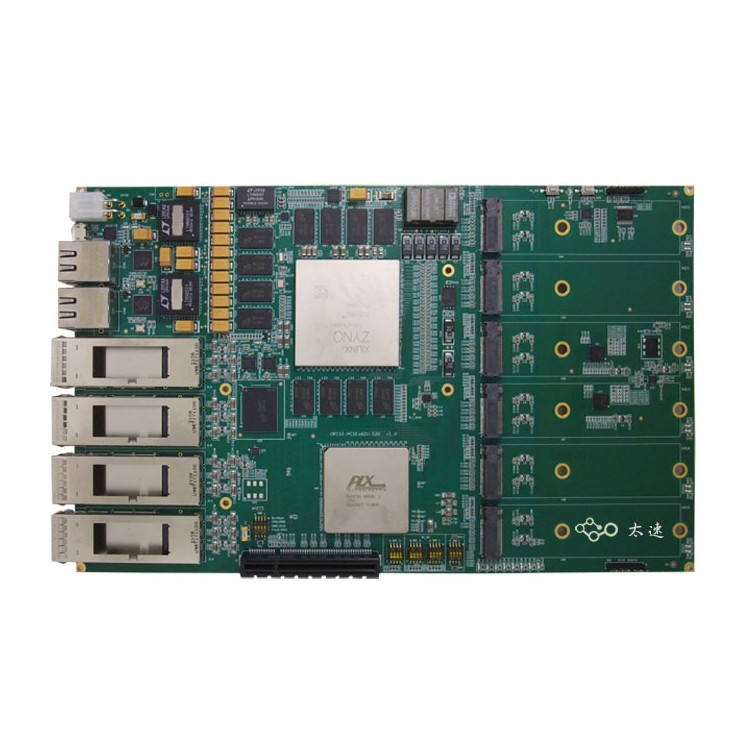

ZynqUltraScale+ZU19EG

以下是关于 Xilinx Zynq UltraScale+ ZU19EG 异构计算平台的详细介绍，基于AMD-Xilinx官方技术文档和行业应用案例整理：

---

 1. 核心概览

- 产品定位：Zynq UltraScale+ MPSoC系列旗舰型号，面向高性能边缘计算与实时控制

- 异构架构：

  ✅ 四核ARM Cortex-A53 @1.5GHz（应用处理）

  ✅ 双核ARM Cortex-R5F @600MHz（实时控制）

  ✅ Mali-400 MP2 GPU @600MHz（图形加速）

  ✅ 1.1M可编程逻辑单元（PL等效Virtex-7级别）

- 工艺制程：16nm FinFET+

---

 2. 硬件规格

| 模块               | 参数                          |

|------------------------|-----------------------------------|

| 处理系统（PS）     | - 四核A53（64位，支持NEON/SIMD）<br>- 双核R5F（锁步模式支持ASIL-D） |

| 可编程逻辑（PL）   | - 1,143K LUTs<br>- 2,184 DSP Slices（INT8算力27.3TOPS） |

| 内存接口           | - 64位DDR4-2400（支持ECC）<br>- 支持LPDDR4/LPDDR4X |

| 高速接口           | - 16×16Gbps GTY收发器<br>- PCIe Gen3×8硬化模块<br>- 8×6Gbps SATA 3.0 |

| 视频编解码         | - 4K60 H.264/H.265硬件编解码<br>- 支持DisplayPort 1.4 |

| 封装与功耗         | - FFVC1760封装（45×45mm BGA）<br>- 典型功耗15W-40W |

---

 3. 关键技术创新

 3.1 高性能异构计算

- A53+R5F+GPU+FPGA协同：

  - 示例工作流：

    ```mermaid

    graph LR

        A[摄像头输入] --> B(PL:图像预处理)

        B --> C{A53:目标检测算法}

        C --> D[R5F:实时控制指令]

        D --> E[PL:电机驱动PWM]

    ```

 3.2 高速互联

- AXI一致性端口（ACP）：

  - 实现PS与PL缓存一致性（延迟<100ns）

- 片上NoC：

  - 256位总线带宽（32GB/s）

---

 4. 典型应用场景

| 领域          | 应用案例                              | ZU19EG优势                     |

|-------------------|------------------------------------------|------------------------------------|

| 自动驾驶      | 多传感器融合（激光雷达+摄像头+雷达）      | PL加速点云处理，A53运行感知算法    |

| 工业4.0       | 机器视觉质检（缺陷检测）                  | GPU+PL协同实现μs级图像处理         |

| 5G通信        | 小基站基带处理（LDPC编解码）              | DSP Slice加速FFT/矩阵运算          |

| 医疗影像      | 超声波实时成像                            | 4K视频流水线硬件加速               |

---

 5. 开发支持

 5.1 工具链

- Vitis Unified Platform 2023.2：

  - 支持C/C++/Python开发，集成AI推理库（Vitis AI）

  - 关键工具：

    ```bash

     生成PL硬件平台

    vitis_hls -f hls_script.tcl

     部署AI模型

    vai_c_tensorflow --model yolov3.pb

    ```

 5.2 评估套件

- ZCU106开发板：

  - 核心配置：

    - 4GB DDR4 + 64GB eMMC

    - 2×FMC扩展接口（支持ADC/DAC）

  - 参考设计：

    - 4K视频处理管道（PL加速OpenCV）

---

 6. 性能对比（vs 竞品）

| 指标          | ZU19EG            | TI AM6548          | Intel Cyclone 10 GX |

|-------------------|-------------------|--------------------|---------------------|

| 逻辑资源      | 1.1M LUTs         | N/A                | 350K LUTs           |

| AI算力        | 27.3 TOPS (INT8)  | 4 TOPS (INT8)      | 需外接NPU           |

| 实时性        | R5F延迟<1μs       | PRU-ICSS延迟~5μs   | 无硬核实时处理器    |

---

 7. 设计注意事项

1. 电源树设计：

   - 复杂电源需求：需11路电源轨（核心电压0.85V±2%）

   - 推荐方案：使用TI TPS650864 PMIC集成方案

2. DDR4布线：

   - 约束条件：

     - 长度匹配±50ps

     - 参考层完整（避免跨分割）

3. 热管理：

   - 散热方案：

     | 功耗范围 | 推荐方案          |

     |--------------|-----------------------|

     | <20W         | 散热片（θJA=8°C/W）   |

     | 20W-40W      | 主动风扇或液冷        |

---

 8. 技术文档

- [数据手册DS925](https://www.xilinx.com/zu19eg-ds925)

- [Zynq UltraScale+ TRM UG1085](https://www.xilinx.com/ug1085)

- [Vitis AI用户指南UG1414](https://www.xilinx.com/vitis-ai-ug1414)

---

 9. 应用案例

- 特斯拉HW3.0辅助驾驶：同系列ZU5EG用于传感器预处理

- 华为5G微波基站：实现基带与射频一体化设计

如需具体的多核任务划分或低延迟设计优化，可提供进一步需求！
