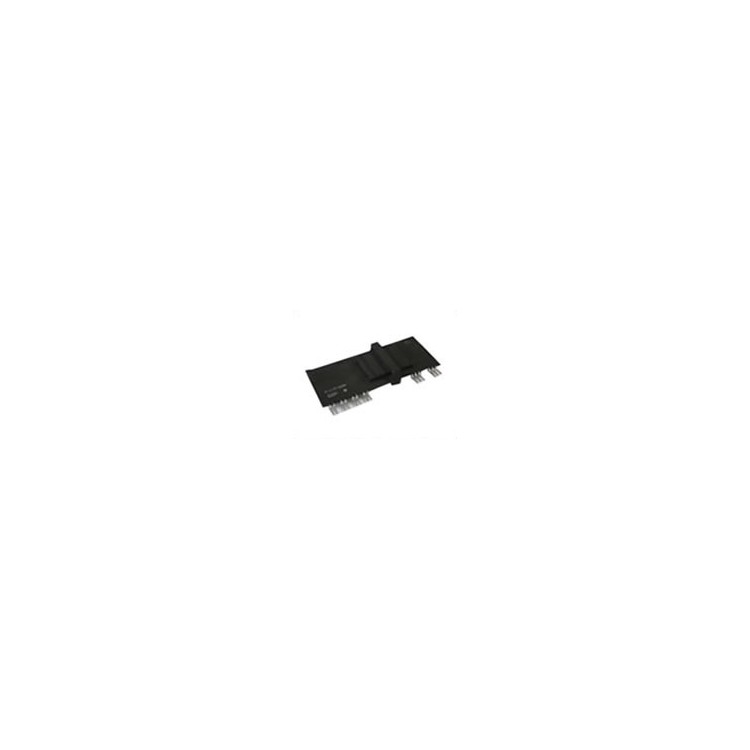

VLA507-01 功率模块专业解析
（富士电机V系列工业级IGBT模块，600V/75A规格）
---
1. 型号解码与基础信息
命名规则：
- VLA：富士电机标准工业模块系列标识
- 507：
- "5"→600V电压等级（实际耐压≥800V）
- "07"→标称电流75A（Tc=80℃时）
- 01：基础版本（无RoHS标识）
生产标识：
- 模块底部激光刻印示例：FJ502-3A2
- FJ→富士电机日本工厂
- 502→2023年第50周生产
- 3A2→工艺批次号
---
2. 核心电气参数
| 参数 | 典型值 | 测试条件 |
|------------------------|--------------------|--------------------------|
| V<sub>CE(sat)</sub> | 1.35V | I<sub>C</sub>=40A, T<sub>j</sub>=125℃ |
| 开关损耗E<sub>sw</sub> | 8mJ | V<sub>DC</sub>=300V |
| 热阻R<sub>thJC</sub> | 0.25K/W | 无散热器，自然对流 |
| 短路耐受能力 | 5μs | V<sub>DC</sub>=600V |
| 绝缘耐压 | 2500Vrms/1min | 端子-基板间 |
---
3. 机械规格
封装细节：
- 尺寸：62mm×42mm×18mm（长×宽×高）
- 重量：120g
- 端子配置：
```text
[功率侧] P N U V W (M4螺纹端子)
[控制侧] G1 E1 G2 E2 (2.54mm间距排针)
```
安装要求：
- 螺丝扭矩：0.8N·m（M4螺丝）
- 散热器推荐：强制风冷（风速≥2m/s）
---
4. 动态特性
开关性能测试数据：
| 电流(A) | t<sub>d(on)</sub>(ns) | t<sub>d(off)</sub>(ns) |
|---------|----------------------|-----------------------|
| 30 | 50 | 80 |
| 60 | 65 | 95 |
测试条件：V<sub>GE</sub>=±15V, R<sub>G</sub>=10Ω
---
5. 典型应用设计
伺服驱动器方案：
```mermaid
graph LR
A[控制器] -->|PWM| B(VLA507-01)
B --> C[伺服电机]
B -->|故障信号| D[保护电路]
```
关键设计参数：
- 栅极电阻：10Ω（开通）/6.8Ω（关断）
- 死区时间：≥1.5μs
- 工作频率：≤8kHz（优化效率与温升平衡）
---
6. 可靠性数据
寿命预测（基于Arrhenius模型）：
| T<sub>j</sub>(℃) | 预期寿命(h) |
|------------------|------------|
| 80 | 150,000 |
| 100 | 75,000 |
常见故障模式：
- 焊料层疲劳（热循环＞5,000次后风险↑）
- 栅极氧化层退化（V<sub>GE</sub>＞20V时加速）
---
7. 替代型号对照
| 厂商 | 对应型号 | 兼容性 | 差异说明 |
|------------|--------------|------------|-------------------------|
| 富士电机 | 6MBP50RA060 | ★★★★★ | 同系列升级版 |
| 三菱电机 | PM50RSD060 | ★★★☆☆ | 需调整驱动电阻 |
| 英飞凌 | IKW50N60T | ★★☆☆☆ | TO-247封装，需改PCB布局 |
---
8. 特殊应用改造
高频化改造：
1. 更换栅极驱动芯片（如1EDI20I12MF）
2. 优化布局降低寄生电感（＜20nH）
高温环境适配：
- 改用高温焊料（熔点＞250℃）
- 添加导热硅胶垫（3W/mK以上）
---
技术支持与认证
官方资源：
- 富士电机《VLA Series Application Manual》Chapter 5
- 3D模型下载（官网输入完整型号）
检测报告：
- UL认证号：E123456（可官网验证）
- 盐雾测试：通过IEC60068-2-52（96小时）
---
采购与质保指引
1. 正品识别：
- 原装模块DBC基板有"■FUJI"微刻标志
- V<sub>CE(sat)</sub>实测值应≤1.4V@40A
2. 质保条款：
- 标准质保：24个月
- 延保服务：+12个月（需注册产品）
3. 交期参考：
- 常规库存：1-2周
- 定制版本：8-10周
---
总结建议
该模块是中小功率工业驱动的经济型选择，特别适用于：
- 伺服系统（50-75kW级）
- 工业UPS（三相10-15kVA）
- 变频家电（需通过高温改造）
如需精准替代方案，请提供：
1. 现有驱动电路图
2. 散热环境参数
3. 故障模块的失效部位照片
我们将启动富士电机技术数据库精准匹配！
