CONCEPT驱动

 CONCEPT（康佳特）驱动模块详情

CONCEPT（现为 Infineon Technologies 旗下品牌）是 高端IGBT/MOSFET驱动解决方案 的行业，专注于工业电机驱动、新能源发电、电动汽车等高功率应用。其驱动模块以 高集成度、强抗干扰能力 和 完善的保护功能 著称。以下是其核心技术解析及典型产品线：

---

 ConCEPT 驱动模块核心系列

 1. SCALE系列（标准驱动）

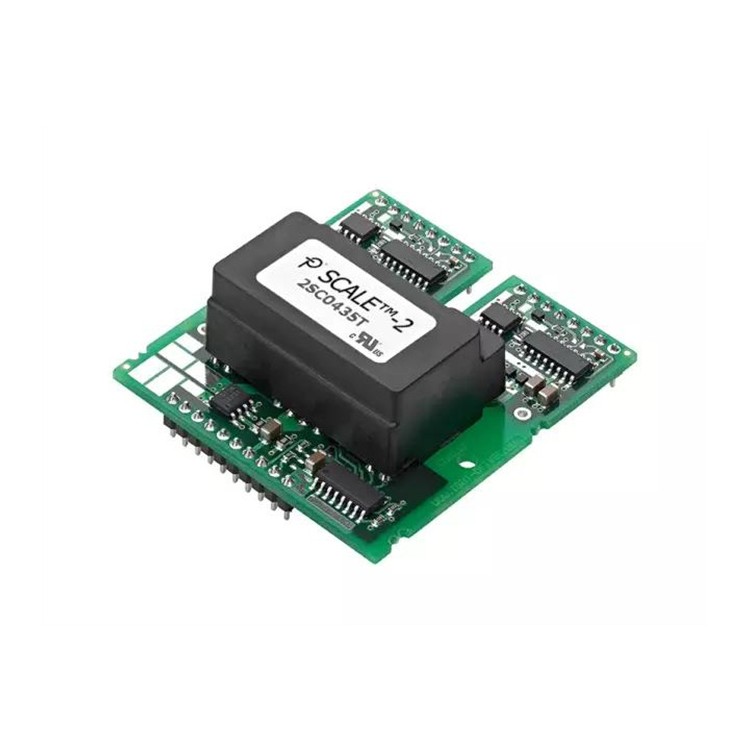

- 代表型号：2SC0435T（双通道，1700V IGBT驱动）

- 特点：

  - 电压范围：600V~6500V IGBT驱动。

  - 峰值电流：±35A（短时驱动能力）。

  - 隔离电压：≥10 kV（增强系统安全性）。

- 应用：

  - 工业变频器、中压变流器、风电逆变器。

 2. SCALE-iDriver系列（智能驱动）

- 代表型号：1EDI20I12MH（单通道，1200V SiC MOSFET驱动）

- 特点：

  - 集成DC-DC电源：无需外部分立电源。

  - DESAT保护：检测过流并快速关断（响应时间<1μs）。

  - 有源米勒钳位：防止寄生导通。

- 应用：

  - 碳化硅（SiC）/（GaN）器件驱动、光伏逆变器。

 3. SCALE-2系列（高集成驱动）

- 代表型号：2SP0320T（双通道，3300V IGBT驱动）

- 特点：

  - 多芯片并联支持：自动均流控制。

  - 故障反馈：通过光纤/数字信号上报状态。

- 应用：

  - 轨道交通牵引系统、HVDC输电。

---

 关键参数对比

| 系列            | 隔离电压 | 驱动电流 | 开关频率 | 集成功能                | 典型应用          |

|---------------------|-------------|--------------|--------------|-----------------------------|-----------------------|

| SCALE（标准）   | 10 kV       | ±35A         | ≤20 kHz      | 基础隔离与保护              | 工业变频器            |

| SCALE-iDriver   | 5 kV        | ±20A         | ≤100 kHz     | 集成电源/DESAT/米勒钳位     | SiC/GaN器件驱动       |

| SCALE-2         | 10 kV       | ±30A         | ≤30 kHz      | 多芯片并联/光纤通信         | 轨道交通/智能电网     |

---

 硬件设计要点

 1. 电源设计

- 外置电源要求（非集成型号）：

  - 推荐 +15V/-8V 双电源，确保快速关断。

  - 添加 10μF+0.1μF 去耦电容，靠近驱动芯片。

 2. 栅极电阻选型

- 计算公式：

  \[

  R_g = \frac{V_{drive} - V_{th}}{I_{peak}} \quad \text{(通常2Ω~10Ω)}

  \]

  - 高速开关：选小电阻（如2.2Ω），但需注意EMI。

  - 低损耗需求：选大电阻（如10Ω），牺牲开关速度。

 3. 保护电路配置

- DESAT检测：

  - 外接 100nF电容 和 二极管（如BAV21W），设定过流阈值。

- 有源米勒钳位：

  - 在栅极串联 低压MOSFET（如BSS138），防止C-E电压突变导致误导通。

---

 典型应用电路（SCALE-iDriver）

```plaintext

  VCC (+15V) ────┬────╮

                 │    ├─ 1EDI20I12MH ──── GATE ── IGBT

  GND (-8V) ─────┘    │

  PWM_IN ─────────────┤

  DESAT ──────────────╯

```

---

 选型指南

| 应用场景          | 推荐型号          | 理由                                |

|-----------------------|-----------------------|-----------------------------------------|

| 工业变频器（1700V）   | 2SC0435T             | 双通道，高驱动电流，10 kV隔离           |

| SiC光伏逆变器         | 1EDI20I12MH          | 集成电源/DESAT，支持高频开关            |

| 高铁牵引系统          | 2SP0320T             | 多芯片并联，光纤故障反馈                |

| 电动汽车电机控制器    | 1ED020I12-F2         | AEC-Q100认证，紧凑封装                  |

---

 常见问题

 Q1：如何解决驱动信号振荡？

- 增加栅极电阻（Rg），缩短栅极走线，或使用铁氧体磁珠滤波。

 Q2：DESAT功能误触发怎么办？

- 检查检测回路电容（100nF）是否漏电，或调整DESAT阈值电压。

 Q3：能否驱动SiC MOSFET？

- 需选择 SCALE-iDriver系列（如1EDI20I12MH），支持负压关断（-8V）。

---

 官方资源

- 数据手册：[Infineon官网](https://www.infineon.com/cms/en/product/power/gate-driver-ics/)

- 评估板：

  - eval-1EDI20I12MH（SCALE-iDriver评估套件）。

  - eval-2SC0435T（双通道驱动板）。

- 应用笔记：

  - 《AN2019-03：SiC MOSFET驱动设计指南》。

---

 总结

CONCEPT驱动模块以 高可靠性、智能保护和行业定制化 成为高功率系统：

- 工业通用：选 SCALE系列（如2SC0435T）。

- 高频SiC/GaN：选 SCALE-iDriver（如1EDI20I12MH）。

- 高压系统：选 SCALE-2（如2SP0320T）。

- 汽车电子：选 AEC-Q认证型号（如1ED020I12-F2）。
