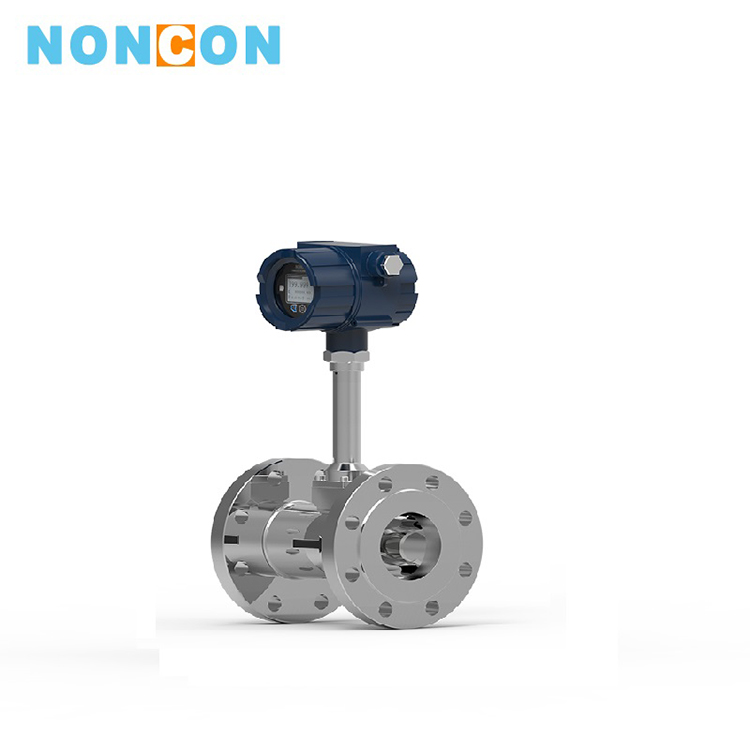

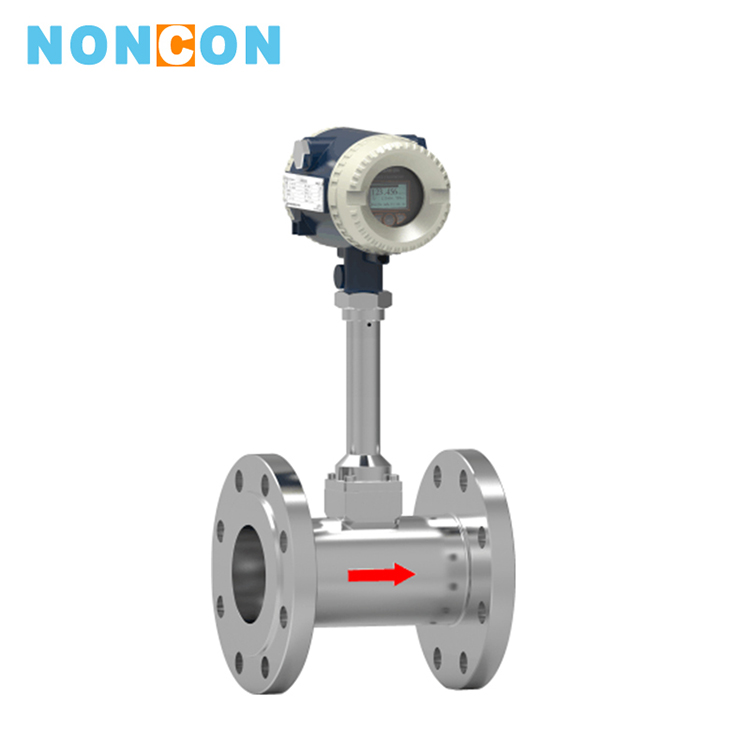

LUGB系列涡街流量计

LUGB系列涡街流量计

典型应用：蒸汽、压缩空气、煤制气等

测量介质：测量中高速流气体

  LUGB系列涡街流量计是一种速度式流量仪表具有广泛用途它适用于液体、蒸汽和绝大多数气体的流量计量、测量和控制。

  涡街流量计采用抗机械震动、抗冲击和抗脏污的结构新设计、无运动部件、无磨损、无须机械维修。

  涡街流量计压损小、性能稳定、准确度高、安装使用方便传感器和信号转换器可互换。

  LUGB型涡街流量计是公司推出的新型流量计设计合理、功能强大线性修正功能达到了世界先进水平。流量计采用精细低功耗的全点阵式LCD显示器清晰直观操作简单; RS485或HART通讯可满足用户多种需要; 12种补偿算法几乎可以满足所有流量补偿计算依托外部数据的修正曲线和基于标准信号的校准方式领导了仪表校准的潮流。

LUGB系列涡街流量计产品特点：

■无可动部件,长期稳定,结构简单便于安装和维护;

■传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定结构形式多样有管道式、插入式流量传感器形式;

■精 确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;

■测量量程范围宽,在雷诺数为2x104~7x106范围内,可达1:20;

■压损小(约为孔板流量计的1/4~1/2) ,属于节能流量仪表;

■安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装;

■采用消扰电路和抗震动传感头,具有一定抗环境振动性能;

■采用超低功耗单片微机技术, 1节3V10Ah锂电池可使用3年以上;

■由软件对仪表系数非线性进行修正,提高测量精度;

■采用EPROM对累积流量进行掉电保护,保护时间大于10年;

LUGB系列涡街流量计工作原理：

涡街流量传感器是由旋涡发生体、检测探头及相应的信号放大电路等组成。

当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式: F=St × V/d

式中: F:涡街发生频率(Hz)

V:旋涡发生体两侧的平均流速(m/s)

St:斯特罗哈尔系数(一定雷诺数范围内为常数)

d:旋涡发生体迎流面宽度(m)

这些交替变化的旋涡就形成了一系列交替变化的流体升力,该升力作用在基于压电效应的检测探头上,便产生一系列交变电荷信号,经过前置放大器转换、整形、放大处理后,输出与旋涡脱落频率相同且与流速成正比的脉冲信号。
