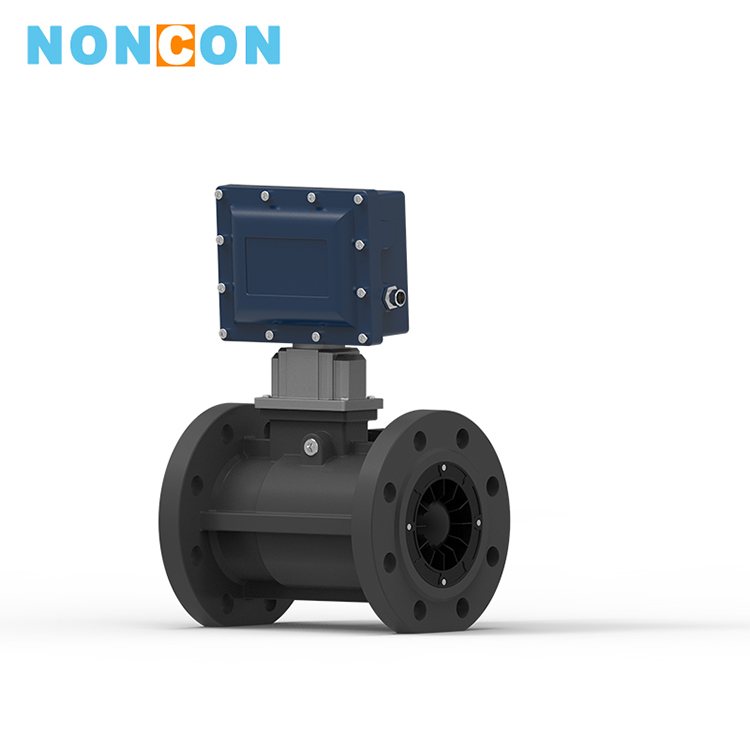

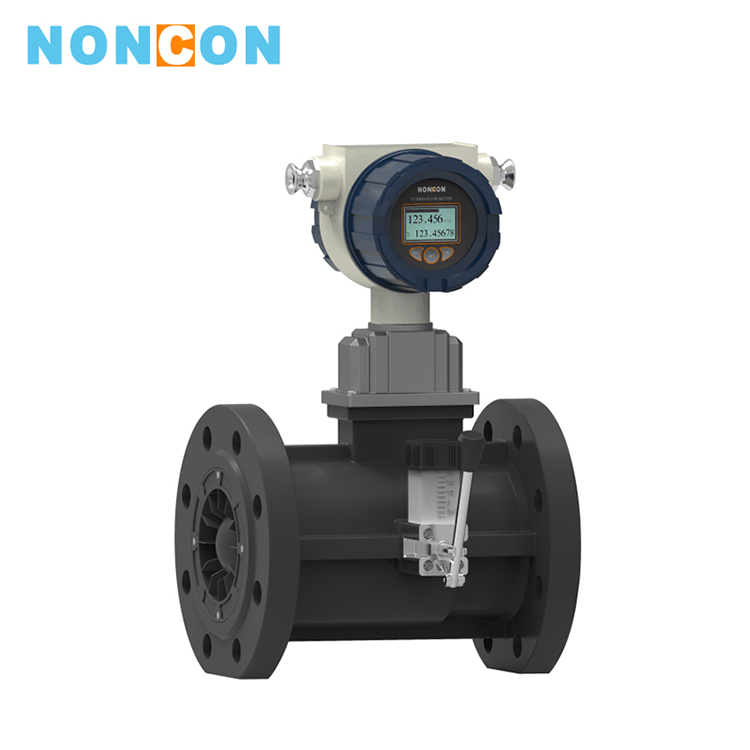

LWGQ系列气体涡轮流量计

LWGQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优批设计综合了气体力学、流体力学、电磁学等理论而自行开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表具有出色的低压和高压计量性能。

多种信号输出方式以及对流体扰动低敏感性广泛使用于天 然 气煤制气、液化气、轻烃气体得计量。

该类涡轮流量计均为防爆产品防爆等级为: ExdICT6

LWGQ系列气体涡轮流量计产品特点

■精度高,重复性好,量程比宽,可达1:20 (或更宽) ;

■采用一体化新型整流器,前后直管段要求更低(前≥25DN ,后≥3DN) ;

■采用精心设计独特的防尘结构,确保轴承长期运转的可靠性;

■设计有独特的加油系统,确保加油可靠,方便维护并美观大方;

■技术指标达到IS09951-1993标准要求,表体长度为3DN ,整机达到国际先进水平;

■流量计的体积修正仪可自由转动约350°,在各种安装方式下都可以便读数;

■低转速高寿命,低压损,高精度;

■集高精度温度,压力,流量传感器和体积修正仪于一体,可检测被测气体的温度、压力和流量,并进行流量自动跟踪补偿和压缩因寻修正运算仪表自带实时数据库,通过RS485通讯接口和抄表网络,便于数据的集中采集和实时管理;

■采用高性能微处理器和现代数字滤波技术,软件功能强大,性能优越;

■采用浮点运算和五段仪表系数自动修正,并具有故障自诊断和报警功能;

■采用微功耗高新技术,内外电源供电工作,整机功耗低;

■就地显示流量值,并带多种信号输出功能;

■采用高对比的三行液晶显示器,可显示标准累积流量、标准体积流量、工况体积流量、介质温度、压力值和电池容量百分值,并带中文提示符;

■具有实时数据存储功能,可防止更换电池或突然掉时数据丢失在停电状态下,内部参数可永 久性保存;

■仪表具有防爆功能,防爆标志为ExdIICT6 ;

Ⅱ.工作原理

当流体经过流量计时,在前导流体(或整流器)的作用下得到整流并加速,由于叶片与流体流向成一定角度,此时涡轮产生转动力矩,在克服摩擦力矩和流体阻力矩后,涡轮开始旋转,在一定的流量范围内,涡轮旋转的角速度与流体体积流量成正比,根据电磁感应原理,利用磁敏传感器从同步转动的发讯盘上感应出与流体体积流量成正比的脉冲信号,该信号送入体积修正仪,与温度、压力等信号一起进行运算处理,分别显示于LCD屏上。
