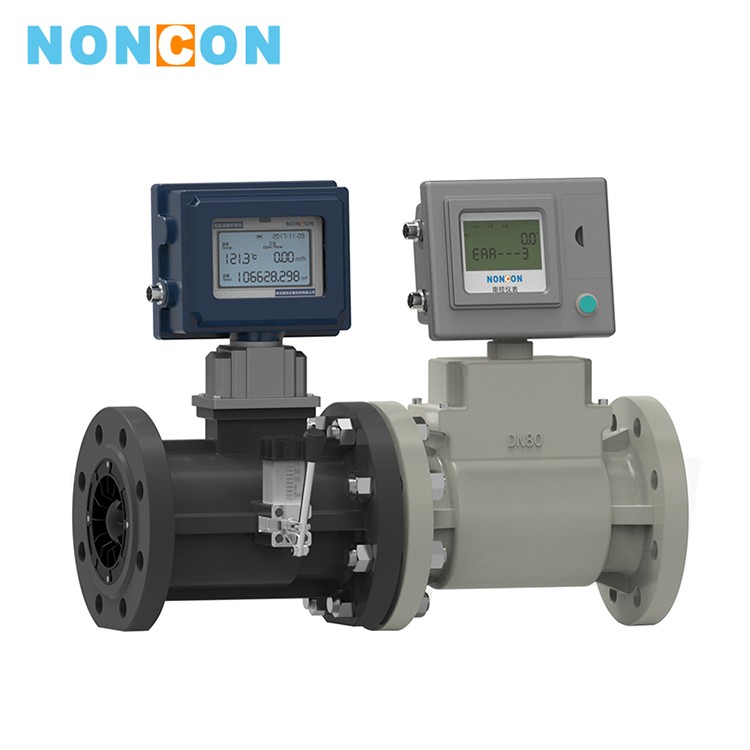

LWGK系列IC卡智能流量控制器

LWGK系列IC卡智能流量控制器控阀门于一体由单一微处理器完成了温度、压力流量检测和体积修正及预付费控制等功能不但具有基表和修正仪的所有优特点同时彻底解决了组合型产品存在的计量与扣费不同步的问题产品还采用了CPU卡及 ESAM模块是可防网络攻击、防复制、保证使用过程安全可靠和保密的新一代流量计是理想的工业预付费计量仪表。

LWGK系列IC卡智能流量控制器产品特点

■集流量计量、CPU卡操作、体积修正和控制于一体、结构紧凑、可靠性高、计算精 确、控制快速及时;

■流量补偿控制器采用外置式数字温度和压力传感器、精度高维护和检定方便;

■成熟的计量基表:采用我公司生产并经市场多年运行考核的计量基表、性能稳定可靠、计量准确;

■可靠的控制球阀:零压损结构设计、阀门通径与管道直径相等开关阀动作可靠;

■采用主辅电池供电方式,微功耗电路设计、内置电池可使用三年以上、也可外接电源长期供电源、并保障阀门可靠地开关;

■LCD显示累积总量、瞬时流量、温度、压力、剩余气量、电池状态、阀门状态等、显示清晰直观、读数方便;

■采用EEPROM数据存贮技术、具备历史数据的存贮与查询功能;

■采用CPU卡、并内嵌ESAM安全模块、对卡的每一步操作都需要安全认证、安全性高;

■卡内可存储每次仪表的读卡信息、燃气公司在售气时可通过用户管理系统读取卡内所有信息、方便管理用户;

■具备脉冲信号输出和RS485通信接口、方便上位机联网,也可与数据采集器配套、实现无线数据采集;

LWGK系列IC卡智能流量控制器功能特点

1.通过IC卡实现预付费管理,一表一卡,具有不同的用户密码,安全可靠;

2.液晶汉字显示气量信息及关阀,欠量、故障、低电等相关信息与状态;

3.采用大容量锂电池供电,延长使用寿命,正常使用下锂电池寿命为3年以上;

4.控制器具有电池电量检测功能,当电池电量不足时,系统将自动显示"低电”字样,且伴有声音报警,并将在预设时间内自动关闭阀门;

5.控制器具有多种防护功能,当遇到开盒、断线、断电,磁干等现象时,控制器会自动关闭阀门,切断气源,同时液晶将显示"故障"、"关阀"等提示信息;

6.按键可查看剩余气量、累计用气量及状态工作信息;

7.控制器具有外界电源检测功能,当流量计基表电池或外界电源低电时,控制器将自动关闭阀门,并显示相应故障信息;

8.控制器具有流量信号监测功能,若控制器在设定时间内未接收到流量计输出的信号时,控制器则关闭阀门,并显示相应故障信息;

9.按键可查看剩余气量、累计用气量及状态工作信息;

10.可配接流量计485通讯接口,实时校对累积数据;

11.采用大液晶屏显示气量及状态信息,清晰直观;

12.控制器表头可180度旋转,安装使用方便;

LWGK系列IC卡智能流量控制器主要技术参数

(1)主电路板工作电压: DC 6V

(2)控制阀工作电压: DC 7.2V

(3)外电池zui低报警电压: 4.5V

(4)内电池zui低报警电压: 5V

(5)zui大工作电流:≤200mA

(6)静态1电流:<15μA

(7)工作温度: -20℃~+55℃ ,相对湿度: ≤93%RH

(8)zui大工作压力: ≤0.4MPa

(9)适配表型:各种流量计、工业皮膜表

Ⅳ.产品组成

本产品由工业燃气基表/流量计、智能控制器、用户IC卡、预付费管理系统四大部分组成。
