一、引言：一滴污染物，为什么会变成一条导电通道

电气绝缘材料的失效，很多时候并不是被一次性高压击穿，而是从表面一层污染物开始。户外运行的绝缘子、开关柜里的绝缘支撑件、家用电器的绝缘外壳、电机绕组端部的绝缘材料，长期处在潮湿、粉尘、盐雾与化学污染物共存的环境中。材料表面一旦沉积了含盐的水膜，在电场作用下就会有微小电流沿表面流动；水膜被电流加热而蒸发，局部出现干区，干区上承受的电压集中，进而产生微小火花放电；放电的碳化作用在材料表面留下导电的碳化物痕迹，这条痕迹又让表面电流进一步增大，如此往复，导电通道逐渐延伸，直至形成贯穿性的漏电起痕，绝缘性能随之丧失。

这一过程在行业里称为漏电起痕，与之伴随的材料表面被侵蚀剥落则称为蚀损。它与材料内部的击穿机理并不相同：击穿考察的是材料体积方向的绝缘强度，而漏电起痕考察的是材料表面的耐污染能力与抗碳化能力。两套指标无法互相替代，这也决定了耐电痕化试验必须单独设计一套装置、单独执行一套方法标准。

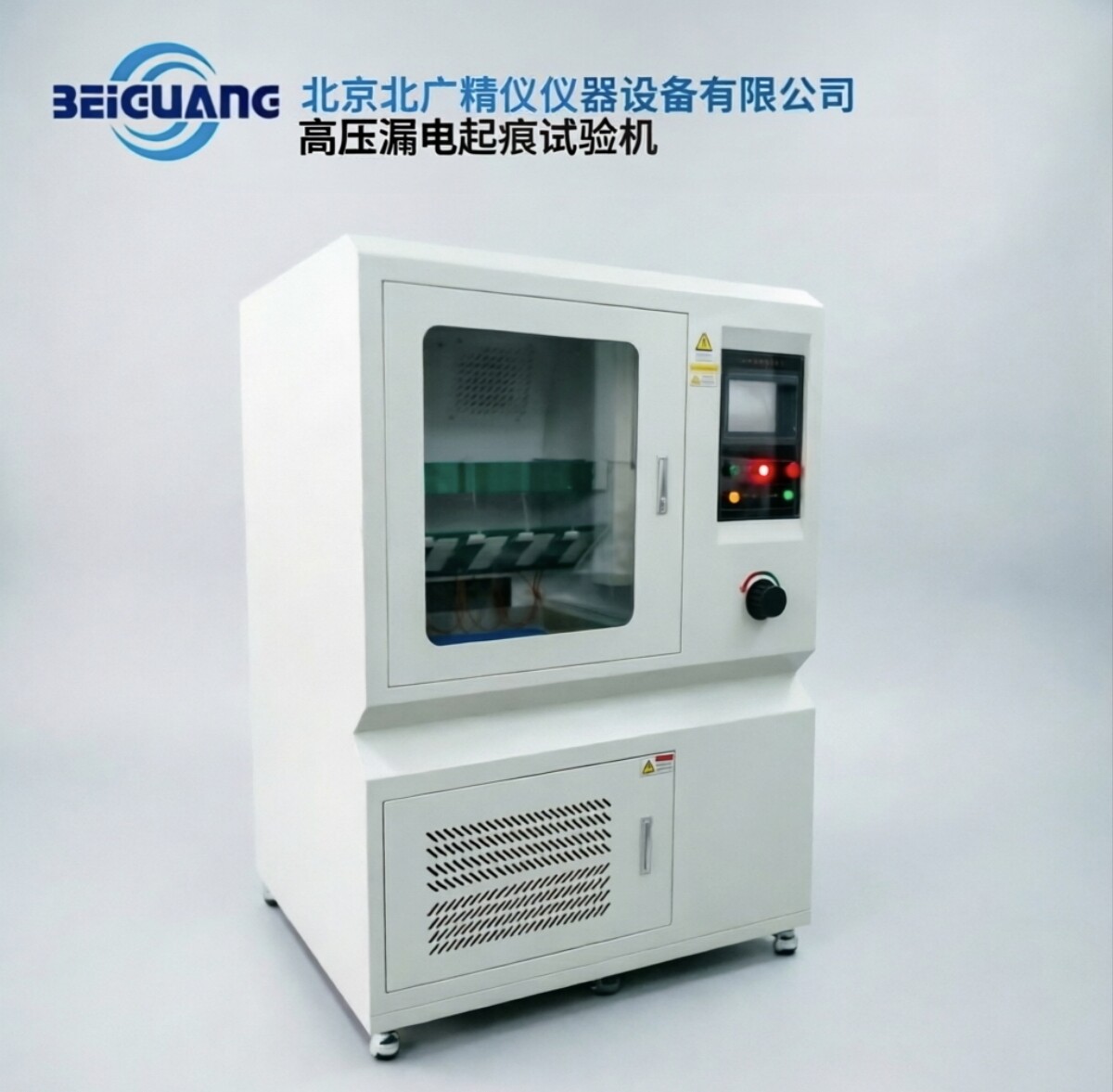

BLD-6000V 高压漏电起痕试验仪正是为此类试验设计的一台设备。它按照相关国家标准对耐电痕化和蚀损试验的要求，采用液体污染物与斜面试样的方式，在工频条件下对电工电子产品、家用电器及其材料的耐电痕化与蚀损性能进行评定。本文结合设备说明书、相关标准与试验方法，从概念、原理、指标、操作、维护与应用等层面对这台设备作系统解读。

二、漏电起痕、电痕化与蚀损：几个概念各自说明什么

理解这台设备的用途，先把几个容易混用的词分开。

漏电起痕，指在电场与表面污染电解液共同作用下，绝缘材料表面因局部放电碳化而形成的导电痕迹。它是现象层面的描述，说的是"表面出现了一条导电路径"。

耐电痕化，指材料抵抗这种起痕形成与发展的能力。它是性能层面的描述，说的是"材料能撑多久才出现痕迹"。

电痕化，既可以指起痕这一过程，也可以指起痕的程度，在实际文件里常与漏电起痕混用。

蚀损，指起痕发展过程中材料表面被放电与热作用侵蚀、剥落、减重的现象。它关注的是材料的损耗量，往往用电蚀损深度或失重来表述。

电痕化试验与蚀损试验，通常在同一个试验回路中同时观察：同一批试样既看是否形成贯穿性起痕，也看蚀损的深度是否超标。这也是这台设备同时被称为"高压漏电起痕试验仪"和面向耐电痕化与蚀损试验设备的原因。

三、耐电痕化指数、相比电痕化指数与耐电痕化等级

在固体绝缘材料的评定体系中，与"耐电痕化"相关的指标有几个层次，需要分别认识。

相比电痕化指数（Comparative Tracking Index，简称 CTI），是在规定试验条件下，材料表面经受 50 滴电解液而没有形成电痕化时所能承受的电压值（以伏为单位）。它用一个电压数值来表征材料的耐电痕化能力，数值越高，说明材料在污染与电场条件下的表面耐受能力越强。

耐电痕化指数（Proof Tracking Index，简称 PTI），是在规定试验条件下，材料经受规定滴数（通常为 50 滴）电解液而不发生电痕化时所承受的规定电压值。它通常是一个通过或不通过的判定性指标，用于验收与合格判定。

耐电痕化等级，多用于严酷环境下使用的绝缘材料，按试验中是否出现起痕、起痕时间长短、蚀损深度等结果划分类别，用于区分材料在重污染、潮湿、户外等条件下的适用性。等级评定更看重试验过程与单元试验的稳定性，而指数评定更看重一个电压阈值。

需要说明的是，CTI 与 PTI 属于针对固体绝缘材料水平试样、滴液方式的方法；而斜面试样配合连续液体污染物的方法，则服务于严酷环境条件下的耐电痕化与蚀损评定。两类方法关注的材料状态、试样放置方式、污染施加方式都不相同，选型时要按产品实际工况与验收文件所指的标准来确定。BLD-6000V 采用的是后者，即斜面试样配合液体污染物的方式。

四、执行标准与试验方法依据

设备说明书中明确写出的设计制造依据如下：

• GB/T 6553-2003《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》。这是本设备的核心方法标准，规定了斜面试样、液体污染物、工频加压条件下耐电痕化和蚀损的评定方式。

• IEC 60581：1984，说明书写作设备的国际标准依据（该编号对应的是严酷环境条件下绝缘材料耐电痕化和蚀损的试验方法，实际使用时请以现行有效版本的正式编号为准）。

在耐电痕化这个方向，行业内还经常用到以下标准，供选型与验收时对照参考：

• GB/T 4207《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》，规定 CTI 与 PTI 的测定，与本设备的斜面试样方法分属不同试验方式，编号相近但用途不同，切勿混淆。

• IEC 60112，对应上述指数测定方法的国际标准。

• GB/T 16927.1《高电压试验技术 第 1 部分：一般定义及试验要求》，为高压试验的一般性要求提供依据。

• GB/T 1408.1《绝缘材料电气强度试验方法》，用于材料体积方向电气强度的测定，与表面耐电痕化评定互为补充。

上述标准的编号与年份以现行有效版本为准，实际送检与验收时应以委托方指定的标准文件与现行版次为准。

五、试验原理与回路构成

BLD-6000V 的试验原理，是在斜面上放置被测绝缘材料试样，用滴液装置把配好的污染液连续滴到试样上表面，液体在两电极之间的试样表面形成一层流动的导电液膜，同时在两支电极之间施加可调的工频电压，观察试样表面在电场与液膜共同作用下的耐受表现。

回路构成可以分为四个部分：

其一，电源与加压部分。试验电压在 1000～6000V 之间连续可调，交直流方式均可选择，电压精度为 1%。试验时由调压装置把电压升至设定值，施加到上下两支电极上。

其二，滴液与污染施加部分。蠕动泵把储液箱中的污染液以设定流速输送到滴液管，滴液管高度可调，液滴落在试样上表面并沿斜面流下，在两电极之间的试样表面形成连续液膜。

其三，试样与电极部分。试样按标准要求制作成斜面试样，上下两支电极按标准要求的尺寸与间距装在试样表面，电极厚度为 0.5mm，上下电极之间的间距为 50±0.5mm。

其四，检测与保护部分。回路实时监测电流，当电流超过设定的报警门限并持续规定时间后，继电器动作切断电压并给出报警指示，判定试品不合格；当试验回路中的短路电流达到或超过 1A 并持续 2S 后，同样由继电器动作切断电压，起到保护作用。

这套回路与水平试样、单滴滴液的指数测定方法不同，它的特点是试样倾斜、液膜连续、加压时间可长达数千分钟，更贴近户外与重污染工况下的实际受力状态。

六、整机架构与设计思路

从说明书给出的组成与装箱内容看，整机的架构可以归纳为几个部分。

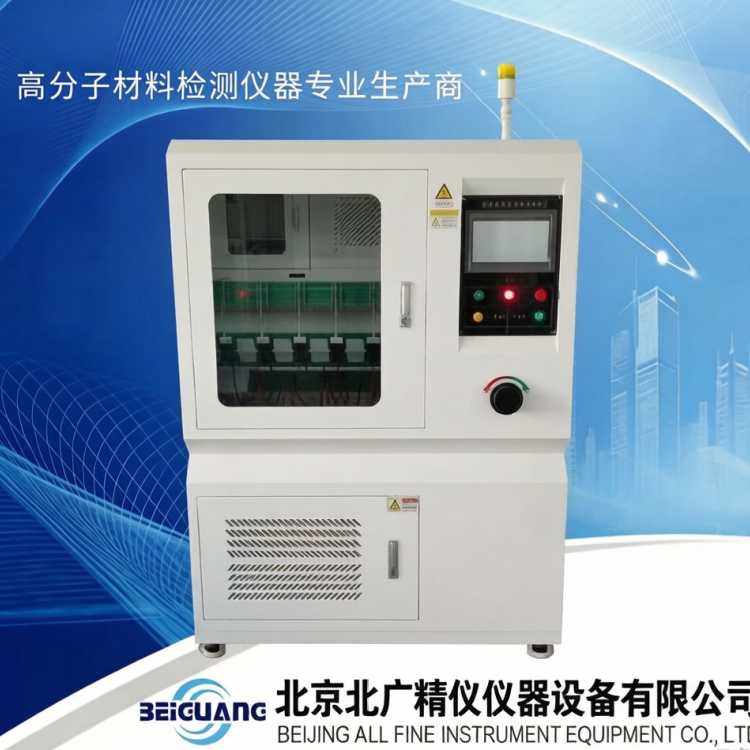

试验箱体是整机的承载部分。箱体带玻璃观察门，便于在安全距离外观察试验过程中的液滴、放电与试样变化；箱体材料为铁板喷涂，兼顾结构强度与防腐蚀；顶部配排烟管，试验结束后可用排风扇把箱内废气排出，减少试验过程中产生的气体在室内积聚。

电极与试样装夹部分是试验的关键机械环节。设备配置不锈钢电极，电极厚度为 0.5mm，上下电极间距按 50±0.5mm 控制，试样装夹后应保证电极与试样表面接触稳定、间距准确，这是保证不同批次试验结果可比的前提。

滴液系统由蠕动泵、储液箱（水箱）、滴液管与配套的滤纸组成。蠕动泵负责稳定输送污染液，滴液管高度可调，便于把液滴准确送到试样上表面的指定位置。滤纸按标准要求制作，上下两电极都需装有 8 张滤纸，用于在电极与试样之间形成稳定的液膜通道与接触状态。

加压与控制部分是整机的操作与判断核心。设备采用触摸屏操作，可分别进入直流试验界面与交流试验界面，设置污染物流速、报警延时、试验时间等参数，并实时显示当前流量、当前电压、实时电流与报警电流等信息。

操作交互部分围绕安全与参数管理设计，包含试验总电源、蠕动泵电源、试验开始与结束、时间清零、手动排液、参数设置、用户登录与用户管理等功能入口，以及 A/B/C/D/E 各工位的模拟短路入口，便于在正式试验前检查回路的动作是否正常。

七、主要技术指标

• 箱体内容积：带玻璃观察门

• 电气规格：1000～6000V（交直流，电压精度：1%）连续可调；当试验回路中，短路电流达到或超过 1A 持续 2S 后，继电器动作，切断电压，报警指示试品不合格

• 电极规格：厚度为 0.5mm，其它尺寸按照标准要求制作，上、下电极之间的间距为 50±0.5mm

• 滴液装置：滴液装置高度可调，污染液流速 0.075、0.15、0.30、0.60、0.90mL/min 可调

• 试验时间：0~9999min 可设置

• 滤纸尺寸：按标准要求制做，滤纸厚度为 0.15～0.17mm

• 箱体材料：铁板喷涂

• 电源：AC 220V / 50Hz/25A

从指标上可以看出几处与试验方法直接对应的设计：电压量程上限到 6000V，覆盖了低压电器与家用电器类绝缘材料的常用试验电压区间；污染液流速给出五档，与严酷环境试验中按污染等级选择流速的要求对应；试验时间可设到 9999min，支持长周期试验；电源取 AC 220V／50Hz／25A，属于实验室常见供电条件。

八、主要功能与触摸屏操作界面

设备采用触摸屏操作，界面按功能分为主界面、直流与交流试验界面、参数设置界面、报警界面与用户管理界面等。按说明书，各功能入口与显示项如下：

登录与电源入口

• 总电源启动——试验总电源

• 蠕动泵电源——滴液蠕动泵总电源

• 直流试验 DC——进入直流试验界面

• 交流试验 AC——进入交流试验界面

• 用户登录——进入用户登录界面

• 用户管理——进入用户管理界面

试验操作入口

• 开始试验——点击试验开始

• 结束试验——点击试验结束

• 高压原点——高压原点指示

• 报警画面——点击进入报警界面

• 泵运行——点击滴液蠕动泵启动

• 时间清零——点击时间清零

• 参数设置——点击进入参数设置界面

• 手动排液——点击先排空蠕动泵滴液管里的空气

• A/B/C/D/E 电极短路——点击进入相应工位的模拟短路

试验显示项

• 当前流量——显示试验实时流量

• 当前电压——显示试验实时电压

• 报警电流——显示报警设置电流

• 实时电流——显示试验过程中的实时电流

参数设置项

• 污染物流速——设置控制蠕动泵滴液管流速

• 报警延时——设置试验电流报警延时时间

• 试验时间——设置试验总时间

报警处理项

• 报警复位——如果报警点击进行恢复

• 返回——点击返回上一界面

从界面设计可以看出，操作逻辑把"先做回路检查、再设参数、后加压滴液"的顺序固定下来：手动排液用于排空滴液管空气，A/B/C/D/E 电极短路用于模拟短路以验证报警与切断动作，两者都在不加高压的条件下完成，避免带电压调试。

九、电极、试样与滤纸的准备

试样：按标准要求制作标准样块，将样品装于两电极之间。斜面试样的倾斜角度、尺寸与表面状态需按方法标准的规定执行；试样表面应平整、无划伤、无油污与粉尘，否则液膜流动状态与放电位置都会发生改变，直接影响试验结果的可比性。

电极：设备配套不锈钢电极，电极厚度为 0.5mm，其它尺寸按标准要求制作，上下两支电极之间的间距为 50±0.5mm。装夹时应保证两支电极与试样表面均匀贴合，不得出现悬空、翘起或压痕过深的情况；间距偏差一旦超出允许范围，电场分布就会偏离标准设定。

滤纸：滤纸按标准要求制做，滤纸厚度为 0.15～0.17mm；上下两电极都须装有 8 张滤纸。滤纸的作用是让污染液在试样表面形成均匀、稳定的液膜通道，并保持电极处的湿润状态，滤纸层数与厚度的偏差会直接改变液膜的存留效果，因此必须按标准规定的数量与规格使用。

十、污染液的配制与使用

按说明书要求，污染液的配制有几条必须遵守的规定：

• 必须使用蒸馏水或去离子水作为溶剂，不得使用自来水或普通纯水；

• 溶质为氯化铵（NH4CL），配制浓度为 0.1%；

• 溶液尽可能现配现用，存放周期不超过四星期；

• 溶液倒入储液箱中备用，并注意储液箱与蠕动泵管道的清洁。

在实际操作中，溶液的电导率会随存放时间、温度与容器清洁度发生变化，浓度或电导率偏离都会改变液膜的导电能力，从而影响起痕的发生与发展速度。因此每次试验前应观察溶液状态，长时间停用时按维护要求清空并清洗。

需要提请注意的是，设备装箱单中列出的消耗件名称写作"氯化钠"（1 瓶），而使用步骤中配制溶液所要求的溶质为"氯化铵（NH4CL）"。两处写法不同，实际配制时应以方法标准规定的试剂为准，并核对随机文件与试剂标签，避免用错试剂导致污染液电导率不符。

十一、滴液系统与流量控制

滴液系统的作用是把污染液按设定流速、稳定地送到试样上表面。系统包含蠕动泵、储液箱、滴液管与滤纸几个环节。

流速控制：污染液流速有 0.075、0.15、0.30、0.60、0.90mL/min 五档可调，通过触摸屏的"污染物流速"参数设置。不同污染等级与不同试样通常对应不同流速，流速偏大会让液膜偏厚、流动偏快，起痕不易形成；流速偏小则液膜容易断续，放电位置不稳定。

滴液管高度：滴液管高度可调，调整时应使液滴能正常滴到过滤纸上的指定位置。位置偏离会让液膜偏向一侧，使两支电极所受的污染程度不均。

手动排液：正式试验前应先点击"手动排液"，在不施加电压的条件下运行约 2 分钟，把滴液管内的空气排空，确认液滴在两电极间的样品表面上稳定流下，然后关闭手动排液。这一步是排除滴液中空气泡、保证流量稳定的关键操作。

十二、安全保护与报警机制

设备设置了电气与机械两个层面的保护。

试样失效判定：试验过程中，样品在试验期间如电流大于 60mA，连续时间超过 2S，继电器动作自动切断电源并指示不合格。这一门限对应的是试样表面已形成较为明显的导电通道，继续加压已无意义。

回路保护：当试验回路中的短路电流达到或超过 1A 并持续 2S 后，继电器动作，切断电压，报警指示试品不合格。该动作在试样发生严重短路或击穿时快速切断高压，保护设备与操作人员。

报警延时：可通过参数设置中的"报警延时"设定试验电流报警延时时间，用于避开液滴落下瞬间的正常电流波动，减少误报警。

人工干预：如出现试品起火燃烧，应人工终止试验，按"急停"按钮或直接切断电源。

排烟与接地：试验结束后按"排风扇"按钮，将箱体内的废气排出；试验箱应接好地，防止漏电伤人。这两条既是操作要求，也是安全底线。

十三、标准操作流程与使用规范

按说明书的使用步骤，操作可分为安装调试与试验操作两个阶段。

（一）安装调试

其一，开箱后先去掉箱内防震泡沫和胶带、绑扎带等，将试验箱水平放置，保证滴液方向与试样斜面方向一致。

其二，根据标准要求制作标准样块，将样品装于两电极之间，确认电极与试样贴合、间距符合要求。

其三，根据标准要求制作标准滤纸，并将滤纸装于样与电极之间，上下两电极都须装有 8 张滤纸。

其四，配置溶液，必须使用蒸馏水或去离子水，浓度为 0.1% 氯化铵（NH4CL），并将溶液倒于储液箱中；溶液尽可能现配现用，存放周期不超过四星期。

其五，调整滴液管，使滴液能正常滴到过滤纸上，液滴落点位于两电极之间的试样表面。

（二）试验操作

其一，将电源线与 AC 220V 电源接通，确认接地可靠。

其二，先点击运行界面中的"手动排液"进行滴液调节，不施加电压，持续 2 分钟左右，确保液滴在两电极间的样品表面上稳定地流下，然后关闭"手动排液"。

其三，根据试验要求，选择试验电压，设置好滴液的流速、报警延时时间和试验总时间。

其四，试验箱门关紧，按下所选档位按钮，调节调压器旋钮达到试验所需电压值。

其五，电压值调节好之后，先按下"泵运行"按钮，然后按下"试验开始"；试验开始后，样品在试验期间如电流大于 60mA，连续时间超过 2S，继电器动作自动切断电源并指示不合格；如出现试品起火燃烧，也应人工终止试验，按"急停"按钮或切断电源。

其六，试验结束后，按下"排风扇"按钮，将箱体内的废气排出。

其七，关闭电源开关，记录试验数据与现象。

整个流程中，安全管控的重点是"先断电极电源再装夹"与"带电压时不接触箱内任何部件"两条，其余步骤都围绕这两条展开。

十四、影响试验结果的关键因素

试样表面状态：表面的平整度、粗糙度、清洁度与是否存在划伤、气孔，都会改变液膜的铺展状态与放电的起始位置。表面有油污或粉尘时，液膜容易局部聚集或断路，结果离散度明显增大。

试样厚度与材质均匀性：同种材料不同批次、不同厚度的试样，其耐电痕化与蚀损表现可能不同，试验前应确认试样来源与状态，必要时分组取样。

试验电压：电压越高，单位时间内注入的能量越大，起痕发展越快。电压值与升压、稳压精度需按标准与验收文件确定。

污染液浓度与电导率：0.1% 氯化铵溶液是标准规定的浓度，溶液存放过久或用错试剂都会让电导率偏离，进而改变液膜导电能力。

污染液流速：五档流速对应不同污染强度，流速与试样污染等级不匹配时，试验可能过早通过或过早失败。

电极间距与贴合状态：上下电极间距为 50±0.5mm，间距偏差或电极与试样贴合不均会造成电场分布不均，使放电集中在某一侧。

滤纸层数与位置：上下两电极都须装有 8 张滤纸，层数不足或位置偏移会改变液膜在两电极间的存留与流动状态。

环境温湿度：环境的温度与湿度会影响液膜的蒸发速度与试样的表面吸湿状态，长周期试验中尤其明显，宜在相对稳定的环境中进行。

回路接触与接线：接线端子松动、接触电阻偏大，会让实际施加到电极上的电压偏低，或引起电流读数偏差。

十五、日常维护与保养

试验后清空储液箱：试验结束后，如果长时间不做试验，请清空储液箱的溶液，用蒸馏水进行清洗，同时用蒸馏水清洗蠕动泵管道，防止溶液长时间放置造成储液箱和蠕动泵管道的腐蚀。

滴液系统保养：定期检查滴液管是否堵塞、变形，蠕动泵管是否老化、开裂；发现流量不稳时先排查管路连接，再检查泵管磨损情况，必要时更换。

电极保养：不锈钢电极使用后应清洁表面附着物，去除碳化残留与污染物，保持电极形状与厚度不被破坏；电极出现明显烧蚀、变形或厚度超差时应更换。

箱体与排烟：箱体为铁板喷涂结构，清洁时避免使用强腐蚀性溶剂；排烟管应保持通畅，滤网或排烟口积尘时及时清理。

接地与绝缘检查：定期检查接地线连接是否可靠，检查高压引线、调压回路的绝缘是否有老化、破损，发现问题在断电状态下处理。

长期停用：长期停用的设备应存放在干燥、通风、无腐蚀性气体的环境中，再次启用前做一次回路检查与手动排液，确认动作正常后再加压。

十六、典型应用场景

家用电器的绝缘材料评定：家电产品中大量使用塑料外壳、绝缘支架、印制板基材，这些材料在潮湿与油烟环境下的表面耐受能力，直接关系到产品的安全使用。斜面试样配合液体污染物的试验方式，可以模拟较为严酷的污染条件。

低压电器与开关设备：断路器、接触器、继电器中的绝缘支撑件、绝缘底板长期工作在污染与电场共存的条件下，通过耐电痕化与蚀损试验可以评价材料的适用性。

电工电子产品的材料选型：在新产品开发阶段，对候选绝缘材料做对比试验，观察起痕时间、蚀损深度与失效方式，为选材提供依据。

绝缘材料的研发与改进：在配方调整、填料添加、表面处理等研究中，用同一试验条件比较不同方案的耐电痕化表现，判断改进方向是否有效。

第三方检测与质量验收：检测机构按方法标准对送检材料做耐电痕化与蚀损评定，出具试验结果，用于产品认证、供货验收与争议判定。

高校与科研院所的试验教学：作为表面绝缘性能试验的典型装置，用于讲解漏电起痕机理、液膜导电与放电碳化的关系。

户外与严酷环境用绝缘件：对需要长期在户外、盐雾、重污染条件下工作的绝缘件，用该类试验评价其表面耐受等级，为运行维护与更换周期提供参考。

十七、耐电痕化测试设备的发展趋势

加压与控制的一体化：把调压、加压、监测与判断集成在一台设备内，由控制器统一完成升压、稳压与失效判定，减少人工读数带来的偏差。

滴液系统的稳定化：采用蠕动泵配合可调流速的多档设计，让液膜状态在长周期试验中保持稳定，这已成为该类设备的基本配置。

操作界面的图形化：触摸屏界面把参数设置、实时显示与报警处理集中呈现，降低操作门槛，同时把操作顺序通过界面固化下来。

数据记录与追溯：试验电压、电流、流量与时间的曲线记录逐步普及，便于对失效过程作回溯分析。

安全设计的强化：报警切断、短路保护、接地检测、排风排烟等环节继续加强，把高压试验的风险控制在可接受范围内。

标准的持续更新：相关方法标准会随试验实践修订，设备的试验方式、参数范围与判断门限也随之调整，用户应关注所依据标准的现行版次。

十八、结语

一滴污染物落到绝缘材料表面，看上去是件小事，但在电场与潮湿的共同作用下，它会沿着表面一步步侵蚀材料，直至形成贯穿的导电通道。BLD-6000V 高压漏电起痕试验仪要做的事情，就是把这种缓慢而隐蔽的过程放进实验室，在受控的电压、污染液浓度与流速条件下重复出来，让材料的表面耐受能力有一个可以比较、可以验收的数值与等级。

使用这台设备，关键在三点：试样、电极与滤纸按标准准备到位；污染液的浓度、配制与存放按规范执行；加压与滴液的顺序、失效门限与切断动作按说明操作。把这三点守住，同一批材料在不同时间、不同实验室之间才能得到可比的结果。相关标准的编号与试验条件，请以现行有效版本与随机技术文件为准。

附：设备标准配置

• 说明书：1 份

• 燃烧箱：1 台

• 排烟管：1 根

• 合格证：1 份

• 不锈钢电极：2 对

• 高压保险丝：1 个

• 氯化钠：1 瓶

• 滤纸：1 包

• 水箱：1 个

• 蠕动泵：1 台
