一、引言：一片薄层的导电能力，为什么要用四探针来量
在半导体、镀膜、导电涂层这些行业里，"这片材料导电好不好"这句话落到数据上，通常要回答两个量：一个是方块电阻，行业内简称方阻，记作 R□，单位是欧姆每方；另一个是电阻率，记作 ρ，单位常用欧姆厘米。方阻描述的是膜层本身的导电能力，它只与材料的电阻率和膜层厚度有关，与这片膜做得多大无关；电阻率则把厚度的影响剥离出去，反映材料自身的导电特性。两者之间的关系是，电阻率等于方阻乘以厚度。

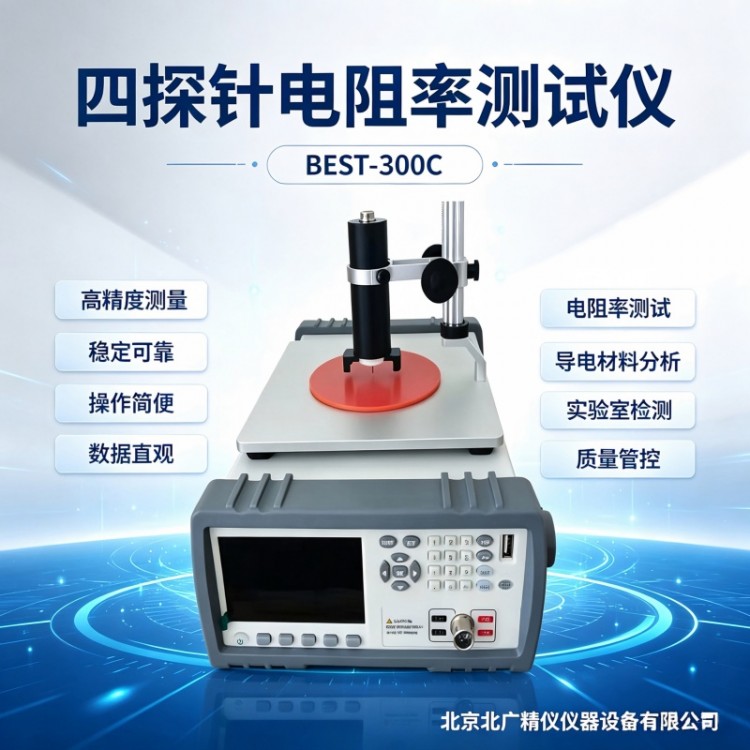

要把这两个量测准，行业内常提到的方法就是四探针法。它用四根探针同时压在被测材料表面，外侧两根探针通入恒定电流，内侧两根探针测量电压降，再按探针的几何排布把电学量换算成方阻。四探针电阻率测试仪就是这样一类专用仪器，而双电测试这一功能，则是在基础的四探针法之上再做一层电学修正，用来把测量精度和读数稳定性再往前推一步。本文围绕双电测试四探针电阻率测试仪BEST-300C，从测量原理、整机架构、技术指标、操作流程、影响因素与应用场景几个方面展开，供半导体材料、金属涂层与导电薄膜相关行业的检测与研发人员参考。
二、四探针法的基本原理：从方阻到电阻率
2.1 探针的排布方式
四探针法的探针排布常见两种形式：一种是直排，四根探针在同一条直线上等间距排列；另一种是矩形排布，四根探针分布在矩形的四个角上。BEST-300C 的测试探头直排与矩形两种规格均可选，之所以同时保留两种形式，是因为被测对象的形状不同：规整的大片薄片、单晶片更适合直排探头，而局部区域、细长样品或需要避开边缘的位置，矩形探头有时更便于落针。
2.2 一次测量得到什么
以直排探针为例，探针依次编号为 1、2、3、4。外侧的 1、4 两根通入恒定的直流电流 I，内侧的 2、3 两根读取电压 V，则方阻按下式换算：
R□ = K · V / I
式中的系数 K 与探针间距、探针到样品边界的位置、样品厚薄有关，属于几何修正因子。测得方阻之后，再乘以被测膜层的厚度 t，就得到电阻率：
ρ = R□ · t
如果被测对象是块状材料而不是薄膜，厚度修正的处理方式略有不同，此时关注的是体电阻率而不是方阻。BEST-300C 在测薄片时可以自动进行厚度修正，这一点在下面的参数节里还会提到。
2.3 为什么要把厚度先量准
从上面的换算关系可以看出，电阻率是方阻与厚度的乘积，方阻测得再准，只要厚度值有偏差，电阻率就会跟着偏。对薄膜样品而言，厚度本身很小，厚度上的相对误差会被直接放大到电阻率结果里。因此在实际测试中，厚度测量往往要和电学测量同等对待，试样的厚度一致性越好，整批数据的可比性就越有保障。
三、双电测与正反向电流换向：这台仪器在精度上做的那一层
3.1 双电测的含义
所谓双电测，指的是不改变探针位置，靠交换电流探针与电压探针的角色、做两次电测量，再按两次结果联立计算出方阻。它把一部分原本依赖几何测量的修正工作，换成多一次电学测量来完成。相比只做一次测量的常规方式，双电测在探针间距不一定严格等距、样品靠近边界的情况下，仍然能给出较为可靠的结果。资料中明确把双电测原理列为 BEST-300C 的一项特点，并说明它带来的效果是提高精度和稳定性。
3.2 正反向电流换向的作用
仪器在测量时会自动进行电流换向，并在正反向电流下分别测量一遍电阻率或方块电阻，再显示平均值。这一步的作用有两点：一是抵消探针与材料接触处因温度差产生的热电动势，以及接触电势带来的零点偏移；二是把电流方向反过来再测一遍，可以识别出样品中存在的不对称因素，例如接触不良、局部发热。资料中把这一功能表述为"正反向电流源修正测量电阻误差"，并把它作为仪器的一项独立条目列出。
3.3 双电测与厚度修正的配合
资料在描述自动测量过程时写道：自动进行电流换向，进行正反向电流下的电阻率或方块电阻测量，显示平均值；测薄片时，可自动进行厚度修正。这两项配合起来，正好对应前面提到的两个误差来源——一个是电学测量中的零点与接触误差，一个是几何量中的厚度误差。把厚度预先输入仪器，再让仪器在正反向电流下取平均值，是一条比较完整的减误差链路。
四、四端（开尔文）测试法：为什么要分成两条回路
资料中特别提到，四端测试法在精度要求较高的产品测试中应用广泛，并说明本仪器除四探针治具之外，还可用开尔文测试夹直接测试电阻器的直流电阻。四端法与两端法的区别在于回路分工：两条回路负责供给电流，另外两条回路负责取电压。取电压的回路接在高阻输入的电压表上，几乎不取电流，于是接触电阻与引线电阻上产生的压降不会被计入电压读数，测量结果反映的是被测件本身的电阻。
同一思路在四探针上同样成立：外侧两根探针只负责通流，内侧两根探针只负责取压。可见四探针法与开尔文测试夹虽然落针形式不同，底层的误差控制思路是一致的。仪器同时支持这两种接入方式，等于把"片状、块状样品"和"成品电阻器"两类对象的测试都覆盖在内。
五、适用范围与可测材料
按资料所述，BEST-300C 的适用范围可以归纳为三条主线。
其一，用四探针治具测试片状或块状半导体材料、金属涂层以及导电薄膜等材料的电阻和电阻率。半导体单晶片、外延片、导电玻璃镀层、金属化薄膜、导电涂布层都属于这一类。这些对象的共同特点是电阻不高、膜层或晶体的导电行为需要按方阻或电阻率来评价。
其二，用开尔文测试夹直接测试电阻器的直流电阻。这一类对象已经是成品或半成品元器件，测的是它的直流电阻，用于来料检验或成品筛选。
其三，本仪器配置各类测量装置后，可以测试不同材料的电导率。液晶显示，无需人工计算，并带有温度补偿功能，电导率单位自动选择；仪器自动测量并根据测试结果自动转换量程，无需人工多次和重复设置。若配备软件，还可以由电脑操控，并保存和打印数据，自动生成图表和报表。资料把适用对象概括为生产企业、高等院校与科研部门，用于检验和分析导体材料与半导体材料的质量。
六、整机架构与设计思路
从资料给出的功能分布看，BEST-300C 的整机可以按四块来理解。
其一，恒流源。它负责向被测件提供稳定的直流电流，电流量程为 DC100mA-1A，并配有恒流源开关。
其二，电压测量与量程切换。仪器采用四位半显示读数，测量量程可以手动选择，也可以自动选择；资料给出的手动量程共十档，从 20mΩ 一直到 10ΜΩ。仪器根据测试结果自动转换量程，无需人工多次和重复设置。
其三，显示与运算。仪器采用 4.3 寸彩色 LCD 显示，可以同时显示电阻值、电阻率、方阻、电导率值、温度，并自动换算单位；方阻、电阻、电阻率、电导率和分选结果等多项参数可以同时显示。界面提供中文或英文两种语言选择。
其四，接口与输出。仪器标配 RS232、LAN、IO 与通讯接口，可以把数据或分选结果传出去；资料说明分选结果既可以在 LCD 上用标志显示，也可以通过 USB 接口、RS232 接口输出。
把这几块串起来看，整机的设计思路是：以恒流源和四探针治具完成电学取样，以四位半量程切换与自动转换完成读数，以液晶屏与接口完成显示与输出，操作者需要设置的只有厚度、量程方式与分选门限这几项。
七、主要技术指标
电阻精度：0.01%；分辨率 0.1uΩ
方电阻精度：1%；分辨率 0.1uΩ
测量原理：双电测原理
测试探头：直排与矩形可选
标配接口：RS232、LAN、IO、通讯接口
软件：可配软件查看和记录测试数据
测试范围：0-10MΩ；分辨率 0.1uΩ；电阻精度 0.01%；精度 2%
显示：高亮度、超清晰 4.3 寸彩色 LCD
显示内容：方阻、电阻、电阻率、电导率与分选结果，多种参数同时显示
电阻基本准确度：0.01%
方阻基本准确度：1%
电阻率基本准确度：1%
整机测量相对误差：≤±1%
整机测量标准不确定度：≤±1%
四位半显示读数，手动测试量程：20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000ΚΩ/10ΜΩ
自动测试：实现 HIGH/IN/LOW 分选
测量范围：电阻 10⁻⁷Ω～10⁺⁸Ω；方阻 10⁻⁷Ω/□～10⁺⁸Ω/□
显示语言：中/英文切换
校准功能：可手动或自动选择测试量程，全量程自动清零
其他功能：自动进行电流换向，并进行正反向电流下的电阻率（或方块电阻）测量，显示平均值；测薄片时，可自动进行厚度修正
正反向电流源：修正测量电阻误差
恒流源：电流量程 DC100mA-1A；配有恒流源开关，可有效保护被测件
探头与测试台：可配合多种探头进行测试；也可配合多种测试台进行测试
厚度：可预设，自动修正样品的电阻率，无需查表即可计算出电阻率
双电测测试模式：测量精度高、稳定性好
温度补偿：具备温度补偿功能，修正被测材料温漂带来的测试结果偏差
分选输出：比较器判断灯直接显示，无需查看屏幕；3 档分选为超上限、合格、超下限，可对被测件进行 HI/LOW 判断，可在 LCD 使用标志显示，也可通过 USB 接口、RS232 接口输出更为详细的分选结果
测试模式：可连接电脑测试，也可不连接电脑单机测试
软件功能（选配）：软件可记录、保存各点的测试数据；可供用户对数据进行各种数据分析
八、与同类机型 BEST-300 的指标差异
资料在同一份材料里列出了 BEST-300C 与 BEST-300 的指标对照。为遵守不使用表格的要求，这里改按条目分述，两机型的数值均照原样保留。
在整机测量相对误差上，BEST-300C 为 ≤±1%，BEST-300 为 ≤±3%；在整机不确定度上，BEST-300C 为 ≤±1%，BEST-300 为 ≤±3%。可见两机在基础准确度上分属不同档位。
在四位半显示读数与手动测试量程上，BEST-300C 为 20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000ΚΩ/10ΜΩ 共十档；BEST-300 为 2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ。
在自动测试上，BEST-300C 可实现 HIGH/IN/LOW 分选，BEST-300 的资料栏对应位置标注为无。
在测量范围上，BEST-300C 的电阻范围为 10⁻⁷Ω～10⁺⁸Ω，方阻范围为 10⁻⁷Ω/□～10⁺⁸Ω/□；BEST-300 的电阻范围为 10⁻⁵Ω～10⁺⁵Ω，方阻范围为 10⁻⁴Ω/□～10⁺⁵Ω/□。
在显示语言上，BEST-300C 支持中/英文切换，BEST-300 为英文。
在校准功能上，BEST-300C 可手动或自动选择测试量程，具备全量程自动清零；BEST-300 的资料栏对应位置标注为无。
在其他功能上，BEST-300C 可自动进行电流换向，并进行正反向电流下的电阻率或方块电阻测量，显示平均值，测薄片时可自动进行厚度修正；BEST-300 的资料栏对应位置标注为无。
从这几项对照可以看出，BEST-300C 在误差指标、量程档数、自动分选、显示语言与自动修正功能上都做了扩展，双电测测试模式也是围绕这一定位配置的。
九、恒流源与探针保护
资料对恒流源有一段专门说明：电流量程为 DC100mA-1A；仪器配有恒流源开关，可有效保护被测件，使用顺序是先让探针压触在被测材料上，后开恒流源开关，避免接触瞬间打火。资料同时提示，为了提高工作效率，如果探针带电压触单晶对材料及测量并无影响时，恒流源开关可以一直处于开的状态。
这一条看似是操作细节，实际关系到两件事：一是保护被测件，接触瞬间的打火会在半导体表面或薄膜上留下损伤，对高精度测量对象而言，这种损伤往往是不可逆的；二是保护探针，长期打火会加速探针端部磨损，影响落针状态的一致性。把开关顺序固定下来，是一条成本不高但收益直接的规程。
十、厚度预设与电阻率的自动修正
资料中两处提到厚度处理：一是厚度可预设，自动修正样品的电阻率，无需查表即可计算出电阻率；二是测薄片时可自动进行厚度修正。这两条的实际含义是，操作者先把试样的厚度值输入仪器，仪器在算完方阻之后，直接按输入厚度换算出电阻率并显示出来，省去了手工查表与计算的过程。
对批量测试而言，这一功能的价值在于减少人工环节：同一种材料、同一厚度规格的一批试样，厚度只需设定一次，之后每片测完即可直接读到电阻率。对厚度规格不一的试样，则需要逐片修改设定值，此时厚度测量的准确性重新成为结果好坏的关键。
十一、温度补偿：让结果不受温漂影响
资料把温度补偿功能单列为一条，说明它的作用是修正被测材料温漂带来的测试结果偏差。半导体与导电薄膜的电阻率对温度都较为敏感，测试间温度波动、样品因通电而自热，都会让读数往同一方向偏移，测到后面和测到前面不是一个数。仪器提供温度补偿之后，可以把温度对结果的这部分影响按设定关系折算回去，使同一批试样在不同时间测得的数据更接近。
需要注意的是，温度补偿解决的是温度造成的系统偏差，它并不能替代环境控制。测试间温度剧烈波动、样品在测试中明显发热这些情况，仍应从环境和操作节奏上加以避免。
十二、分选功能与比较器判断灯
资料给出了一套完整的分选机制：比较器判断灯直接显示，无需查看屏幕，作业效率得以提高；3 档分选为超上限、合格、超下限，可对被测件进行 HI/LOW 判断，判断结果可直接在 LCD 使用标志显示；也可以通过 USB 接口、RS232 接口输出更为详细的分选结果；自动测试模式下实现 HIGH/IN/LOW 分选。
把分选做成判断灯直读，在产线检验岗位上比较实用：操作者不需要盯屏幕读数、判断数值落在哪个区间，只看灯的状态就能决定放行或挑出，这在重复性高的来料检验与成品筛选环节能明显压缩单件工时。对需要留档的场合，再把分选结果从接口输出，交给上位机或记录设备保存，就形成了一条从判断到留存的链路。
十三、显示、界面与操作易用性
资料在参数首条强调"便于查看的显示与直观的操作性"，并在概述中提到仪器采用 4.3 吋大液晶屏幕显示，同时显示电阻值、电阻率、方阻、电导率值、温度，单位自动换算；操作易学、直观使用；基本设置操作简单。仪器提供中文或英文两种语言的操作界面，以适配国内与国外用户。
从使用角度看，一屏同时给出这几项参数，可以减少操作者在不同界面之间来回切换的次数；单位自动换算则避免了因单位不统一而造成的读数误判。这些设计对多材料、多规格混测的实验室比较友好。
十四、测试模式与软件功能（选配）
资料说明，仪器的测试模式有两种：可连接电脑测试，也可不连接电脑单机测试。单机模式下，仪器自身完成测量、显示与判断；联机模式下，可由电脑操控并保存、打印数据。
软件功能属于选配项，资料列出的用途是：软件可记录、保存各点的测试数据，并可供用户对数据进行各种数据分析。对需要出具图表与报表的场合，资料提到配备软件后可以自动生成图表和报表。对于要做材料均匀性评价的用户，逐点记录并做分布分析，是一项常用的用法。
十五、标准操作流程
以下流程按这类四探针仪器的一般使用顺序整理，具体设定以随机文件与操作规程为准。
步骤一，确认环境与供电。检查测试台是否平稳、接地是否可靠，仪器供电与周围环境是否满足要求，测试间应尽量远离强电磁干扰源。
步骤二，接通电源预热。让恒流源与测量电路进入稳定状态后再开始取值，预热时间以随机文件说明为准。
步骤三，选择探头与治具。按试样形态选择直排或矩形探头，薄膜与片状样品用四探针治具，成品电阻器改用开尔文测试夹。
步骤四，放置试样。让探针压触在试样的合适位置，注意避开边缘与明显缺陷处，落针要一次到位，避免拖动探针。
步骤五，输入厚度。把试样的厚度值预设到仪器中，测薄片时由仪器自动完成厚度修正。
步骤六，选择量程方式。可手动选择测试量程，也可让仪器按测量结果自动转换量程；若需要自动分选，则同时设定分选门限。
步骤七，开启恒流源并测量。按先压触、后开恒流源开关的顺序操作，避免接触瞬间打火；仪器自动进行电流换向，并在正反向电流下完成电阻率或方块电阻的测量。
步骤八，读取结果。从液晶屏读取电阻、方阻、电阻率、电导率与温度，方阻或电阻率取正反向电流下的平均值。
步骤九，判断与记录。按判断灯的状态完成分选；需要留档时，将分选结果或测试数据从接口输出，或用软件记录保存。
步骤十，收尾与复位。测量结束后关闭恒流源开关，取下试样，清洁探针与治具，把量程与设定恢复到常规状态。
十六、影响测量结果的关键因素
试样厚度的一致性。如前所述，电阻率由方阻与厚度相乘得到，厚度偏差会直接传递到结果上，这是薄膜测试中影响较大的一项。
探针落针状态。探针端部是否清洁、落针压力是否合适、四根探针是否处于同一平面，都会影响接触电阻与电流分布。
试样表面状态。表面沾污、氧化层、划痕会影响电流的实际路径，必要时应先做清洁处理。
环境温度与样品温升。温度波动与自热会引起电阻率漂移，温度补偿可以折算一部分，但不能替代环境控制。
试样尺寸与边界位置。落针位置靠近边缘时，几何修正因子会变化，按资料所述，双电测模式在这种情况下的表现更为有利。
接触瞬间打火。未按先压触、后开恒流源的顺序操作，会在接触瞬间产生打火，既损伤试样也影响读数。
探针间距是否等距。直排探头的间距偏差会进入几何修正，双电测模式对这一因素的敏感度较低，但不代表可以忽视探头本身的磨损。
十七、典型应用场景
半导体材料检验。单晶片、外延片等片状与块状半导体材料的电阻与电阻率测定，是这类仪器的常规用途。
金属涂层与导电薄膜检测。导电玻璃镀层、金属化薄膜、功能涂层的方阻测定，用于工艺稳定性评价与来料检验。
薄膜与薄片材料研究。在厚度精确测量的前提下，用方阻与厚度的乘积得到电阻率，用于材料配方与工艺对比。
电阻器直流电阻测试。用开尔文测试夹直接测量成品电阻器的直流电阻，用于来料与成品筛选。
半导电材料与防静电相关材料。资料把该机型也称为半导电材料电阻测试仪，导电、半导电类材料的电阻测量可归入这一类用途。
产线分选岗位。借助判断灯直读与 3 档分选，对批量被测件做超上限、合格、超下限的分类。
高等院校与科研部门的材料分析。配合多种探头与测试台，对不同材料、不同几何形态的试样做电学性能表征。
多材料电导率比较。配置对应测量装置后测试不同材料的电导率，用于材料之间的横向比较。
十八、日常维护与保养
探针的清洁与检查。定期检查探针端部是否有沾污、氧化或磨损，必要时按说明清洁或更换；落针压力应保持一致。
治具与测试台的维护。保持治具表面清洁，不用时应加盖防尘，避免灰尘落在接触面上影响落针。
恒流源开关的使用。坚持先压触、后开恒流源开关的顺序，减少接触瞬间打火对试样与探针的损伤。
标准件的定期核查。可用已知阻值或已知方阻的标准件定期核查示值，确认仪器状态是否稳定。
接口与线缆的检查。RS232、LAN、IO 等接口及连接线应保持连接可靠，避免因接触不良造成数据传输中断。
环境条件的控制。保持测试间温度相对稳定，避开强电磁干扰、强震动与明显粉尘。
长期停用的处理。长期不用时应按说明做好防潮防尘，重新启用前先通电预热并核查示值。
十九、结语
双电测试四探针电阻率测试仪BEST-300C 的定位，可以概括为"用双电测原理把四探针法的结果再做一层修正，用自动量程、自动电流换向与厚度修正把操作流程简化下来"。它把方阻、电阻、电阻率、电导率与温度同时显示在 4.3 寸彩色液晶屏上，用四位半读数覆盖从 20mΩ 到 10ΜΩ 的十档量程，用恒流源开关与探针保护规程处理接触瞬间的打火问题，用 3 档分选与判断灯对接产线检验，再用 RS232、LAN、IO 等接口把数据与分选结果送出去。对需要在半导体材料、金属涂层与导电薄膜之间做电学性能评价的用户来说，理解方阻与电阻率的换算关系、理解双电测与正反向电流换向各自解决的误差来源、理解厚度与环境温度对结果的影响，比记住某一项指标数值更为重要——仪器提供的是稳定的测量条件，而把这些条件用对，仍然是使用者的事。
