高电压小电流放电试验仪 BDH-20KV 是一台用于评定固体绝缘材料耐电弧性能的专用设备，在行业内也常被称为触摸屏耐电弧试验仪。它依据 GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》设计，同时对应 IPC650、IEC 61621、ASTM D495 等标准所列的试验方法，并适用于 JEC 149、UL 746A 等方法的要求。设备通过一对规定形状的电极，在试样表面施加高电压、小电流的间歇性电弧，观察材料表面从起弧到形成导电碳化通路所经历的时间，以此来衡量电工用塑料、树脂胶、绝缘漆等材料的耐电弧水平。本文从检测意义、试验原理、标准依据、试验过程、整机架构、主要技术指标、电极与试样、安全保护、操作流程、影响因素、维护保养、应用场景、设备配置与发展趋势等方面，对该设备做一次系统的技术解读。
一、耐电弧性能为什么值得单独检测
电机、电器与家用电器内部的绝缘件，长期处在电场、温度、污秽与潮气共同作用的环境中。人们检验绝缘材料时，习惯先看击穿电压、体积电阻率、漏电起痕指数这几项指标，但它们在回答另一个问题时并不直接：当绝缘表面已经出现局部放电，材料还能在多长时间内维持应有的绝缘能力，或者说，材料表面从起弧到形成导电碳化通道需要经历多久。
耐电弧试验正是为回答这个问题而设计的。它不追求把试样一次击穿，而是在规定的电极形式、电极间距与电流条件下，让试样表面反复承受间歇性的小电流电弧作用，记录从电弧开始施加到试样表面因碳化而导电、电弧熄灭或判定失效所经历的时间。这段时间越长，说明材料抵抗表面电弧碳化的能力越强，业内通常把它称为耐电弧时间，单位为秒。
耐电弧与击穿试验、漏电起痕试验各有分工。击穿试验考察的是材料在短时高场强下的电气强度，电极通常压在试样两侧，失效表现为贯穿性的击穿；漏电起痕试验考察的是污液与电压长期作用下材料表面的爬电与碳化，失效判据是电流达到规定值并维持一定时间；耐电弧试验则介于两者之间，走的是高电压、小电流、间歇放电这条路径，关注的是电弧热效应与电效应共同作用下材料表面的碳化速度，失效判据与试样表面是否形成导电通路直接相关。三者得到的数值不能互相替代，一家材料厂在给整机厂提交数据时，往往需要把这几项一并提供。
从失效后果看，耐电弧性能不足带来的风险比较直观。绝缘件表面一旦在电弧作用下碳化，碳化通道的电阻远低于原始材料，局部会迅速升温、冒烟，严重时起火，甚至把相邻的带电部位连通形成短路。对家用电器而言，这类问题多发生在开关附近、接线端子周围、电机绕组端部等电弧容易出现的位置；对低压电器而言，则多见于触头附近与灭弧室周边的绝缘支撑件。材料本身的耐电弧时间偏短，意味着这些部位在长期运行中会更早出现碳化迹象。因此在产品认证阶段，耐电弧时间常被作为材料选用的依据之一：需要承受频繁分断电弧的部位，会优先选择耐电弧时间较长的材料；电弧出现概率较低的部位，则可以按成本与工艺综合考虑。
二、高电压小电流放电试验的原理与特点
理解设备之前，先把"高电压小电流"这几个字拆开看。它描述的是一组试验条件，而不是设备本身的性能标签。
高电压指的是电极之间施加的电压等级较高。BDH-20KV 的输出电压为交流 0--20 KV，并根据试样与试验需要连续可调。电弧需要一定的电压才能建立与维持，电压偏低时，电极之间难以形成稳定的放电，试验的重复性会打折扣。
小电流指的是流过电弧的电流被限制在较小的量级。设备的试验电流为 10MA-20MA-30MA-40MA 可选，对应的电流量级只有几十毫安。电流小，是为了让试验考察的是材料表面在电弧作用下的碳化累积过程，而不是瞬间的烧蚀。若电流过大，试样表面会直接被烧穿，试验就退化成了一种破坏性的烧蚀，失去了评定材料等级的意义。
间歇指的是电弧的通断被精确控制。试验过程里，前几个阶段采用 1/4s 通、7/4s 断的通断方式，之后转入连续导通。间歇通断的意义在于给试样表面留出冷却与恢复的间隙，模拟实际使用中电弧时有时无、材料表面反复受热的状态；连续导通阶段则用来加压考察材料在持续电弧下的表现。通断时间由设备内部控制，电弧通断时间误差小于 5ms，以保证不同实验室之间的数据具备可比性。
从电路角度看，试验回路里串有电阻以限制电流，电极与试样接触处形成放电间隙。当电弧在电极之间建立后，弧柱的高温会作用于试样表面，使高分子材料发生热解，析出导电的碳质残渣；残渣在电场作用下逐渐连成通路，电极之间的等效电阻随之下降。当通路形成到一定程度，电弧的维持条件被破坏，试验判定结束，设备自动记录并停止计时，该时刻对应的时间即为耐电弧时间。对热固性材料而言，碳化过程往往伴随着分解产物的挥发，表面碳层疏松，导电通路的形成相对缓慢；对热塑性材料而言，表面软化与熔融会让电极间距发生变化，碳化的形态也随之不同。这些材料差异正是耐电弧试验能够区分材料的原因所在。
与绝缘电阻、介损一类"静态"参数相比，耐电弧试验属于"动态"的过程性试验。它不是给材料一个电气读数，而是给出一段时长。这也决定了试验条件对结果的影响甚大：电极形状、电极间距、电极压力、环境通风、试样表面清洁程度、试验起始电压的选取方式，任何一项发生变化，都可能让同一材料的测值出现明显偏离。设备之所以要把电极规格、电极距离、压力等条件写入技术指标并保持稳定，原因也在这里。
三、耐电弧试验的标准依据
设备的适用范围由其遵照的标准决定。BDH-20KV 在资料中列出了多项国内外标准，它们分别来自不同的标准体系，覆盖不同的产品领域。
**GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》**是设备的核心依据。该国家标准规定了固体电工绝缘材料在高压、小电流、间歇电弧条件下耐电弧时间的测定方法，对电极的形状与尺寸、电极间距、电极压力、电流等级、通断时间、试验过程的电流分级都作了明确规定。设备资料中的试验过程分级、电极规格与电流等级，都能在这一标准里找到对应的条文。
IPC650 是电子组装与印制板领域使用的一套试验方法汇编，其中包含针对印制板基材与绝缘材料的耐电弧试验条目，常用于覆铜板、层压基材一类材料的评定。
IEC 61621 是国际电工委员会发布的固体绝缘材料耐电弧试验方法，对应国内 GB1411 的试验思路，在国际贸易与跨国公司的材料认可中经常被引用。
ASTM D495 是美国材料与试验协会发布的固体电绝缘材料耐高电压、低电流干弧试验方法，规定了试验的电弧电压、电流与电极形式，是北美体系里评定耐电弧性能的常用方法。
JEC 149 属日本电子材料工业相关的试验方法，UL 746A 则是美国保险商实验室针对高分子材料电气性能评定的一整套要求，其中的耐电弧试验条目被大量用于电气产品的材料认证。
把这几项标准放在一起看，可以看出设备的定位：它面对的不是单一领域，而是电工用塑料、树脂胶、绝缘漆等材料在电机、电器、家用电器等行业中的通用评定需求。设备资料对适用范围的表述是：应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定，适用于固体绝缘材料如塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试。其中绝缘油一类属液体介质，通常按相应液体介质的试验方法处理，使用时需按所选标准的规定配置对应的电极与油杯。
需要提醒的是，标准会随技术条件变化而修订，用户在实际使用时，应按现行有效版本核对试验条件，并在试验报告中标明所依据的标准编号与年号，避免因版本差异导致数据无法比对。
四、试验过程与电流分级
耐电弧试验不是单点测量，而是一个按阶段推进的过程。试样在一个阶段中承受固定的电流与通断方式，该阶段持续固定的时间；阶段结束后，电流等级或通断方式按序变化，进入下一阶段。整个过程逐级推进，直到试样失效或走完所有阶段。设备资料给出的过程分级如下。
第 1 个阶段，过程记为 1/8-10，电弧电流为 10mA，通断方式为 1/4s 通、7/4s 断，持续时间为 60s，试验所经时间为 60s。
第 2 个阶段，过程记为 1/4-10，电弧电流为 10mA，通断方式同样为 1/4s 通、7/4s 断，持续时间为 60s，试验所经时间累计到 120s。
第 3 个阶段，过程记为 1/2-10，电弧电流为 10mA，通断方式仍为 1/4s 通、7/4s 断，持续时间为 60s，试验所经时间累计到 180s。
第 4 个阶段，过程记为 10，电弧电流为 10mA，通断方式为连续导通，持续时间为 60s，试验所经时间累计到 240s。
第 5 个阶段，过程记为 20，电弧电流提高到 20mA，通断方式为连续导通，持续时间为 60s，试验所经时间累计到 300s。
第 6 个阶段，过程记为 30，电弧电流提高到 30mA，通断方式为连续导通，持续时间为 60s，试验所经时间累计到 360s。
第 7 个阶段，过程记为 40，电弧电流提高到 40mA，通断方式为连续导通，持续时间为 60s，试验所经时间累计到 420s。
把七个阶段连起来看，前三个阶段保持 10mA 的电流、以间歇方式反复起弧，考察材料在低电流间歇放电下的耐受情况；从第四个阶段开始转入连续电弧，电流按 10mA、20mA、30mA、40mA 逐级提高，考察材料在电流逐步加大时的表现。整个过程走完，累计试验时间达到 420s。如果试样在某个阶段失效，则该阶段对应的时间即为试验结果；如果试样走完所有阶段仍未失效，说明材料在这套条件下表现良好，试验报告会按达到的阶段时间记载。试验电流可选 10MA-20MA-30MA-40MA，正是为了对应上述分级。
这套分级方式的好处是把单一条件变成了梯度条件。同一种材料，若在 10mA 间歇阶段就碳化失效，与能坚持到连续阶段甚至 40mA 阶段，其耐电弧水平显然不同；用时间与电流的双重坐标来刻画材料表现，比只给一个数字更能反映材料之间的差异。
五、整机架构与设计思路

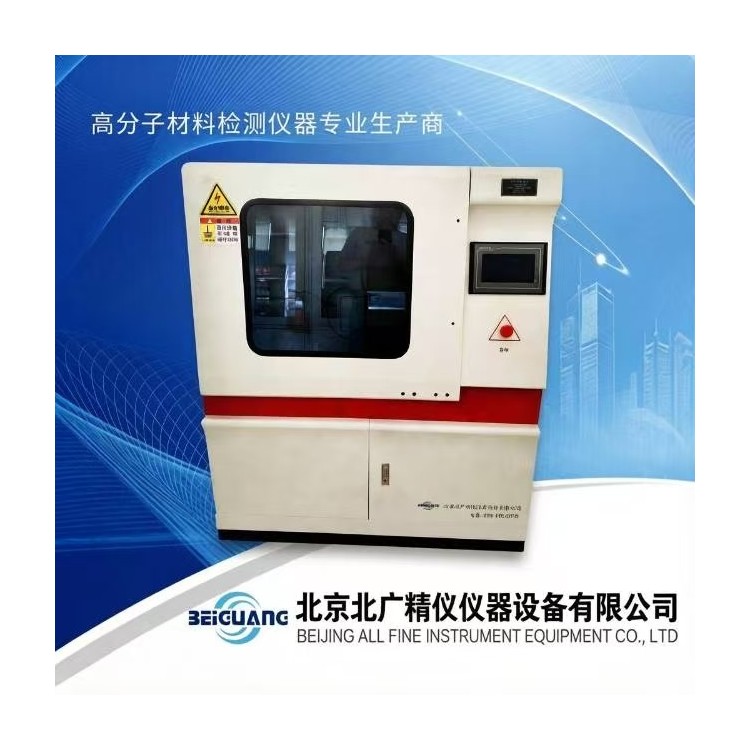

BDH-20KV 采用触摸屏操作方式，整机围绕"高压发生、电极加压、电流分档、过程控制、安全保护"几个环节组织。
高压发生部分由 2 万伏高压发生器承担，输入为交流 220 V，输出为交流 0--20 KV 连续可调。高压回路需要具备足够的绝缘裕度与放电能力，同时要把输出限制在试验所需的电流范围内，因此回路中设有电流限制与分档环节，以对应 10MA、20MA、30MA、40MA 几个档位。
电极与加压部分是决定试验重复性的关键。设备提供不锈钢板状电极与钨钢电极两套电极，板状电极用于按规定间距与压力压在试样表面，钨钢电极用于试验所需的另一种电极形式。电极距离为 6.35±0.1mm 且可调，电极配置角为 110 度，电极对试样施加的压力由配重控制，电流对试验压力为 0.5±0.05N。这些尺寸与力值都要在每次试验前确认，因为它们直接影响放电间隙与电弧的形态。
控制与显示部分采用触摸屏界面，把试验方式、电流档位、过程阶段、计时结果等信息集中呈现，操作者通过屏幕完成参数设定与试验启动，试验过程中的通断控制与计时由控制器自动执行，电弧通断时间误差小于 5ms，电流控制精度优于±10%，电流测试精度优于±1.5%，试验电压控制误差优于 2％。
试验方式提供间歇电弧与连续电弧两种模式，既可走资料所列的七级过程，也可按需要单独选择连续电弧方式，用于特定条件下的对比试验。
安全保护部分与高压回路、试验箱门、软件操作联动，具体包括超压保护、过流保护、短路保护、安全门开启保护与软件误操作保护五项，这部分内容在后面的章节单独展开。
从使用角度看，这种架构把复杂的试验过程固化成了可重复的步骤：操作者确认电极与试样之后，选定试验方式与电流档位，按下启动，设备按预设的阶段自动推进，到失效或流程走完时自动停表。人为干预的环节被压缩到很少，不同操作者之间的差异也随之减小。
六、主要技术指标
1、输入电压：交流 220 V
2、输出电压：交流 0--20 KV
3、电器容量：2 KVA
4、试验方式：间歇电弧，连续电弧
5、试验电流：10MA-20MA-30MA-40MA 可选
6、试验电压控制误差：优于 2％
7、电弧通断时间误差：<5ms
8、试验电压连续可调：0--20 KV
9、电流控制精度：优于±10%
10、电流测试精度：优于±1.5%
11、电流对试验压力：0.5±0.05N
12、电极规格：不锈钢板状电极 25.4mm12.7mm0.15mm；钨钢电极 ￠2.4mm*70mm；电极配置角 110 度；电极重量：50G
13、电极距离：6.35±0.1mm(可调)
14、安全防护措施：（1）超压保护（2）过流保护（3）短路保护（4）安全门开启保护（5）软件误操作保护
上述指标中，输出电压与试验电压连续可调两项共同界定了设备的高压能力范围；试验电流的四个档位对应试验过程的电流分级；电极规格与电极距离则界定了放电间隙的几何条件。理解设备时，把这几个参数与试验过程分级对照着看，就能把握这套试验条件的全貌。
七、电极系统与试样装夹
耐电弧试验对电极的要求比较具体。资料给出的电极规格为：不锈钢板状电极 25.4mm12.7mm0.15mm，钨钢电极 ￠2.4mm*70mm，电极配置角 110 度，电极重量 50G。板状电极的厚度较薄，压在试样上时能够贴合表面；钨钢电极硬度较高，形状稳定，适合承受电弧的反复作用。两种电极按试验方法的规定搭配使用，一端接高压，另一端按标准要求布置，电极之间的几何关系由电极配置角 110 度与电极距离 6.35±0.1mm 共同确定。
电极距离是可调的，这一点在实际操作中很重要。不同标准对电极间距的规定并不相同，同一标准在不同版本中也可能有差异，可调设计让设备能够覆盖这些差别。调整之后必须复测间距，因为 6.35±0.1mm 这个公差并不宽裕，间距偏差会直接改变电场分布与电弧路径。
电极对试样的压力由电流对试验压力 0.5±0.05N 这一指标限定。压力偏小，电极与试样接触不实，放电位置会游走；压力偏大，试样表面可能被压出痕迹，甚至影响碳化过程。0.05N 的公差同样不宽，操作时应按资料要求配置配重并确认施力状态。
试样方面，资料列出的适用对象包括塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等。不同材料在装夹上各有注意点：薄膜与纸板类试样较薄，容易被电极压伤，需要平整放置并确认支撑面；板材类试样需要保证表面平整、无翘曲，否则电极压力会集中在局部；陶瓷与玻璃类试样脆性较大，装夹时要避免尖角受力。试样表面在试验前应保持清洁干燥，手指接触留下的油脂、加工残留的粉尘都会影响电弧的起始位置，进而影响测值。对于从制品上截取的试样，还应记录取样部位与方向，因为注塑件与层压件在不同方向上的组织差异会造成耐电弧表现的差别。
八、安全保护体系
高压试验设备的安全设计需要当作设备能力的一部分来看。BDH-20KV 资料中列出的安全防护措施共五项，分别是超压保护、过流保护、短路保护、安全门开启保护与软件误操作保护，它们分别对应不同的风险来源。
超压保护针对高压回路可能出现的电压异常升高。回路一旦检测到电压超出设定范围，会立即切断输出，避免过电压作用到电极与试样上，也避免高压部件承受超限应力。
过流保护针对试验电流超出预期的情形。试验电流本身只有几十毫安，若回路中因试样碳化或放电异常导致电流明显增大，保护环节会动作，把输出限制住。
短路保护针对电极之间存在直接导通的情形。电极间距较近，操作不当或试样表面带导电污物时可能出现短路，保护环节能避免高压部件长时间承受短路电流。
安全门开启保护针对人员防护。试验在箱体内进行，高压输出与箱门的开闭状态联动，门开启时输出受控，避免带电状态下接触箱内电极。
软件误操作保护针对操作环节的人为失误。设备通过触摸屏操作，程序对操作顺序与参数设置设有约束，在参数不完整或步骤顺序异常时给出提示并阻止试验启动，减少误设参数带来的风险。
这五项保护并不能替代操作规范。实际操作中还应注意：试验前后按规定对高压回路放电与接地，使用放电棒释放残余电荷；确认箱门闭合、联锁有效后再启动高压；试验中不打开箱门、不触碰电极；试验结束待高压指示灯熄灭、放电完成后再取放试样。这些约定与技术指标同样重要。
九、标准操作流程与使用规范
结合设备的技术特点与耐电弧试验的一般要求，操作流程可按以下步骤进行。
步骤一，试验准备。 确认设备放置平稳、接地可靠，输入电源为交流 220 V 且容量满足要求。检查高压发生器、电极、放电棒等部件是否齐备、外观是否正常，触摸屏能否正常点亮并进入操作界面。
步骤二，试样准备。 按所选标准要求制备试样，确认尺寸、厚度与表面状态符合规定；表面应清洁、干燥、平整，无明显划伤与污物。在试样上做好编号与方向标记，并记录材料牌号、批号与取样部位。
步骤三，电极安装与调整。 按标准规定安装电极，确认电极规格与试验方法相符。调整电极距离至 6.35±0.1mm，并按需确认电极配置角与压力配重是否到位，使电极对试样的压力符合 0.5±0.05N 的要求。安装完成后复测间距与压力。
步骤四，试样装夹定位。 将试样平整放置于电极下方，确认电弧路径落在有效区域之内，试样不松动、不翘曲。若为薄膜或薄板类试样，注意避免电极压伤表面。
步骤五，参数设定。 在触摸屏上选择试验方式，在间歇电弧与连续电弧之间按试验需要选取；选择试验电流档位，可选 10MA、20MA、30MA、40MA；确认试验过程的分级与计时方式符合所选标准的规定。核对所设定的试验电压，确认处于 0--20 KV 的可调范围之内。
步骤六，安全确认。 确认箱门闭合、联锁有效，箱内无遗留工具与杂物，人员离开危险区域。确认放电棒处于可取用位置。
步骤七，启动试验。 按下启动，设备按设定过程自动施加高压并控制电弧的通断。试验过程中不打开箱门、不触碰电极与试样；通过触摸屏观察电流、电压与计时的变化，留意有无异常声响或异味。
步骤八，试验结束与记录。 试样失效或过程走完时，设备自动停止计时并切断输出。等待高压回路放电完毕、指示灯熄灭后，取放试样。记录耐电弧时间、试验电流、试验方式、所依据的标准编号与试验条件，并用合适的方式保存试验前后的试样状态信息。
步骤九，试样观察与清理。 观察试样表面的碳化痕迹、烧蚀范围与形态，必要时拍照留存。按材料评价要求判断该次试验的有效性。清理电极与箱体内部的残留物，恢复设备至待用状态。
步骤十，数据整理。 按标准要求对同一材料的多组试样取代表性结果，整理试验报告。若同批试样的离散度较大，应核查电极状态、试样表面处理与装夹条件是否一致，再决定是否补做试验。
十、影响试验结果的关键因素
耐电弧时间是一个受多因素影响的量。在电极、试样、环境三个层面上，以下几项对结果的作用比较明显，操作中应逐项控制。
电极状态。 电极在反复起弧后会逐渐氧化、变形或积碳，形状与表面状态的改变会影响放电的稳定性。资料给出电极重量 50G 等具体规格，就是为了让电极具备明确的物理条件。电极一旦出现明显烧蚀或尺寸变化，应及时更换或修整，并按规定周期复测电极距离。
电极间距与压力。 间距偏差会直接改变电场分布，压力偏差会改变电极与试样的接触状态，两者都会反映到测值上。每次试验前复测 6.35±0.1mm 与 0.5±0.05N，是保证数据可比的基本动作。
试样表面状态。 表面清洁程度、平整度与含湿状态对电弧的起始位置影响较大。指纹油脂、脱模剂残留、加工粉尘都可能让电弧在非预期位置起弧；吸湿较多的材料在试验初期水分挥发，也可能改变起始阶段的电弧行为。试样在试验前宜按标准要求干燥或调湿，并统一存放条件。
环境通风与箱体状态。 电弧产生的分解产物需要在箱体内及时排出，通风不畅会让箱内气氛发生变化，进而影响电弧的稳定性。资料规定箱体设有排气孔，使用中应保持排气通畅，并按维护周期清理箱内积留物。
试验起始阶段的差异。 前三个阶段的电流为 10mA、采用间歇通断，材料在这段的表现往往决定了试验能否继续推进。若试样在这段就出现明显碳化，说明材料在低电流间歇电弧下的耐受能力有限，后面的连续阶段就无从考察。评价时应结合失效发生的阶段来判断，而不只看时间数值。
材料的组织结构。 同一类材料因配方、填料、增强方式不同，耐电弧表现会有差别。无机填料的加入通常有助于抑制碳化通路的形成，而某些易碳化的组分则可能加快碳化。材料的方向性与层间结构也会影响电弧沿表面推进的路径。这些差异属材料自身的性质，试验的作用是把它们区分出来。
操作与判定的一致性。 不同操作者在试样装夹、参数设定与失效判定上的差异会带来数据波动。设备把过程固化在程序里，已经减少了大部分人为环节，但装夹与观察仍需按统一要求执行，试验记录应写明全部试验条件，便于不同批次之间比对。
十一、日常维护与保养
耐电弧试验设备的维护重点在电极、高压部件与箱体。
电极的维护。 每次试验后检查电极表面，清除附着的碳化物与污物，必要时按标准规定的方式修整或更换。定期复测电极尺寸与电极距离，确认仍在允许范围之内。电极属消耗性部件，应按使用频次建立更换记录。
高压回路的维护。 定期检查高压发生器、连接导线与接插部位的绝缘状况，确认无老化、破损、松动。清理时应先断电并按规程放电接地，不使用湿布擦拭高压部件。
保护功能的检查。 按周期检查超压保护、过流保护、短路保护、安全门开启保护与软件误操作保护是否动作正常。这类检查属于设备安全性的验证，不宜省略。
箱体与控制部分的维护。 保持箱体内部清洁，及时清除试验残留物，确认排气孔通畅。触摸屏与操作面板用柔软材料擦拭，避免划伤。设备长期不用时，应按说明书要求定期通电检查。
环境与摆放。 设备宜放置在通风良好、干燥、无腐蚀性气体的场所，避免剧烈振动与阳光直射。输入电源应稳定，接地可靠，供电容量满足设备需要。
记录与追溯。 建立设备使用与维护记录，内容包括试验日期、试验条件、维护内容与部件更换情况。这些记录既是设备状态的凭证，也是试验数据可比性的支撑。
十二、典型应用场景
设备资料对适用范围的表述，指向的是电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定，涉及电机、电器与家用电器等行业。把这些用途展开，可以看到几个较为集中的场景。
电工用塑料与工程塑料行业。 用于开关、插座、接线端子、线圈骨架、灭弧室周边绝缘件等注塑件的材料评定。这些部位在使用中容易受到电弧作用，材料的耐电弧时间往往被列入选材指标。
绝缘漆与浸渍材料行业。 用于评定绝缘漆、漆膜与浸渍树脂的耐电弧表现，这类材料多用于电机绕组与电器线圈，其耐电弧性能关系到长期运行的可靠性。
树脂与胶粘剂行业。 用于评定浇注树脂、灌封胶与结构胶的耐电弧性能，常见于电机定子、变压器与电子元件的灌封件。
家用电器与低压电器制造。 在整机的材料认可与型式试验环节，用耐电弧数据验证绝缘材料是否满足产品标准的要求，为供应商材料认定提供依据。
覆铜板与电子材料领域。 按 IPC650、UL 746A 等标准中的相应方法，对印制板基材与绝缘基料进行评定。
质检机构、研究所与高校。 用于材料标准符合性检验、不同配方之间的对比研究，以及耐电弧机理方向的科研工作。
陶瓷、玻璃与云母件生产企业。 按资料所列适用范围，对陶瓷、玻璃、云母一类无机绝缘材料的耐电弧性能进行测试，这类材料多用于高压电器的绝缘支撑件与套管。
不同场景关注的侧重点不同：材料厂关心的是配方与工艺对耐电弧时间的影响，整机厂关心的是选用的材料能否满足产品认证的要求，检测机构关心的是试验条件与数据的一致性。设备作为试验平台，需要在这些用途之间保持条件的可复现。
十三、设备主要配置
设备资料列出的主要配置如下，按原样列出。
1、试验主机一台
2、2 万伏高压发生器一台
3、试验电极：两套
4、放电棒一只（树脂式）
5、产品使用说明书一份
6、合格证一份
从配置看，试验主机承担控制、显示与过程执行，2 万伏高压发生器提供试验所需的高压，两套试验电极对应试验所需的电极形式，放电棒用于试验后释放残余电荷。使用前应核对配置是否齐备，并按说明书要求完成安装与调试。
十四、耐电弧试验设备的发展趋势
从近年设备的变化看，耐电弧试验设备大致沿着几条路径演进。
过程控制更加自动。 早期的耐电弧试验依赖人工计时、人工切换电流档位，操作者的反应速度会渗入结果；现在设备把过程分级、通断控制与计时交给控制器完成，电弧通断时间误差小于 5ms 这样的指标，正是自动化的结果。自动化程度提高之后，不同实验室之间的数据更容易比对。
操作界面更加直观。 触摸屏界面把试验方式、电流档位、过程阶段与计时结果集中呈现，参数设定与状态查看都更直接。对于需要频繁切换试验条件的实验室，这一点对效率的影响比较明显。
数据管理与追溯更加规范。 试验条件、过程记录与结果保存的需求在增加，设备在数据保存、输出与追溯方面的功能也随之健全，便于试验报告与质量记录的管理。
安全设计更加系统。 高压试验的安全要求不止于防护罩，而是把超压、过流、短路、门联锁与软件约束组合起来，形成多层保护。设备越自动化，安全设计越需要成体系。
材料评价向多指标结合发展。 单独看耐电弧时间已不足以完整描述材料的电气性能，把耐电弧与介电强度、体积电阻率、漏电起痕指数等指标结合使用，正在成为材料评价的常见做法。
对使用者而言，设备本身的更新只是一方面，更值得关注的是试验条件与标准版本的一致性。耐电弧数据只有在条件明确的前提下才有比对价值，这一点不会因为设备更新而改变。
十五、结语
高电压小电流放电试验仪 BDH-20KV 用一对规定形状与间距的电极、一组从 10mA 到 40mA 的电流档位、一套从间歇电弧到连续电弧的过程分级，把固体绝缘材料在电弧作用下的碳化耐受能力转换成了一个可以比较的时间量。它的价值不在某一次试验的数值本身，而在于把试验条件固定下来，让不同材料、不同批次、不同实验室之间的数据具备可对话的基础。
使用时把它当作一把需要经常校准的量具：电极距离复测到 6.35±0.1mm，压力确认到 0.5±0.05N，试样表面处理一致，试验条件记录完整。做到这些，测出的耐电弧时间才真正代表材料的表现，而不是某一次操作的偶然结果。
