三效蒸发器

概述：

三效废水蒸发器是由相互串联的三个蒸发器组成，通过三次热能的回收与利用，实现了高效蒸发与浓缩。其工作原理大致如下：首先，废水进入第一效蒸发器，利用外部热源加热废水，第一效蒸发器废水蒸发产生蒸汽。然后，第一效蒸发器产生的蒸汽进入第二效蒸发器，作为热源继续加热第二效蒸发器中的废水，第二效蒸发器废水蒸发产生蒸汽，再进入第三效蒸发器，进一步回收热能，第一效凝水返回热源处，其它各效凝水汇集后作为淡化水输出，一份的蒸汽投入，可以蒸发出多倍的水出来。同时，高盐废水经过由第一效到第三效的依次浓缩，在第三效达到过饱和而结晶析出，由此实现盐分与废水的固液分离。在负压的作用下，三效强制循环蒸发器中的废水产生的二次蒸气自动进入冷凝器，在循环冷却水的冷却下，废水产生的二次蒸气迅速转变成冷凝水。冷凝水可采用还续出水的方式，回收至回用水池。三效废水蒸发器在废水蒸发过程中蒸发效益更高。

特点：

1.高效节能：三效废水蒸发器在蒸发过程中，采用了多级顺流式蒸发，能够最大限度地利用热能，同时减少能量消耗，节能效果显著。其热效率可达到90％以上，远高于传统的单效废水蒸发器。

2. 产品品质高：三效废水蒸发器的蒸发过程是在低于常压的条件下进行，由于温度不高，不容易发生化学反应，在保证物质纯度的同时，有效地保留了物质的原有特性，保证了产品的品质。

3. 操作简便：三效废水蒸发器采用了全自动化控制系统，在操作过程中，只需要设置好各个参数，即可自动完成整个蒸发过程，大大降低了操作难度和人工干预，提高了生产效率。

4. 设备占地少：相对于传统蒸发器，三效废水蒸发器的设备结构更为紧凑，占地直积更小。同时，它的多级蒸发结构还可以大幅度减少设备数量和占用空间，有效降低了厂房的建造费用。

5.可以适应多种物质：三效废水蒸发器采用了多级蒸发技术，可以适应各种不同性质的物质，包括高浓度物质和易结晶物质。特别是对高粘度物质和RO膜浓水等物质具有较好的适应性，在生产中应用广泛。

6. 可靠性高：三效废水蒸发器采用了高质量的材料制造，具有良好的耐腐蚀性和耐磨损性。同时，采用了封闭式运行方式，可以有效防止恶劣环境对设备的损坏，保证了设备的长期稳定运行。

技术参数：

适用于：

1. 化工行业

1. 应用场景：高盐废水（如氯碱、纯碱生产废水）、高 COD 有机废水（如农药中间体、染料废水）。
2. 优势：高效浓缩废水中的无机盐（如氯化钠、硫酸钠）和有机物，实现资源回收（如溶剂、催化剂），降低危废处理量。

2. 制药行业

1. 应用场景：抗生素、疫苗、生物制药等高附加值产品的生产废水，含热敏性成分的浓缩。
2. 优势：低温多效蒸发减少有效成分降解，回收乙醇、丙 酮等溶剂，符合 GMP 洁净要求，降低能耗成本。

3. 食品饮料行业

1. 应用场景：乳制品（乳清废水）、酿酒（酒糟液）、含盐罐头制品、果汁（浓缩废水）等高有机物浓度废水。
2. 优势：回收蛋白质、乳糖、糖分等 valuable 物质，同时减少生化处理负荷，适合大规模生产企业的节水需求。

4. 造纸行业

1. 应用场景：黑液（蒸煮废水）深度浓缩，木质素及碱回收，中段废水处理。
2. 优势：相比双效，三效能将黑液固形物浓度提升至 50% 以上，为后续燃烧发电或制备木质素产品提供便利。

5. 印染行业

1. 应用场景：大规模印染废水处理，含高浓度染料、助剂及盐类。
2. 优势：实现水资源循环利用率超 90%，色度去除率达 95% 以上，满足环保排放标准与回用需求。

6. 电镀与表面处理行业

1. 应用场景：含重金属（镍、铬、铜）的漂洗废水，高盐钝化废水。
2. 优势：通过蒸发结晶回收金属盐（如硫酸镍、铬酸 酐），废水零排放，减少危废处理成本。

7. 环保与市政领域

1. 应用场景：垃圾渗滤液、反渗透浓水、高盐污泥脱水液。
2. 优势：将高盐废水减量化至 1/10 以下，为后续固化填埋或资源化（如制盐）提供条件。

8. 新能源行业

1. 应用场景：锂电池生产废水（含锂盐、NMP）、光伏硅料切割液、氢能碱性废水。
2. 优势：高效回收锂、硅、碱性物质，减少危废产生，符合新能源产业清洁生产要求。

9. 煤化工与石油化工

1. 应用场景：含油废水、含硫废水、高盐废水（如煤化工浓盐水）。
2. 优势：分离油水混合物，回收石油资源，处理高 COD、高氨氮废水，满足严苛环保标准。

10. 电子与半导体行业

1. 应用场景：芯片制造中的高浓度酸碱废水、含氟废水。
2. 优势：浓缩回收酸碱物质（如硫酸、氢 氟酸），实现水资源循环利用，降低危废处理压力。

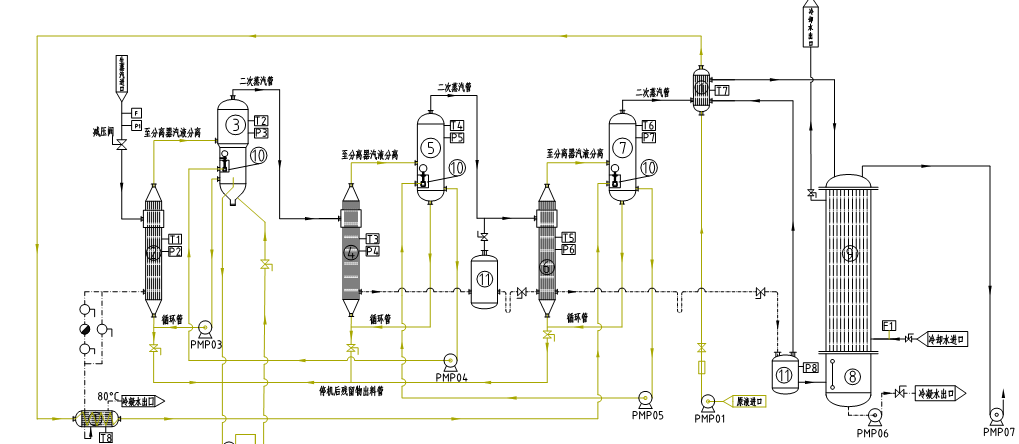

工艺流程图：
