在电子制造、半导体加工、防静电装备生产、新能源电子等众多上下游产业的日常质量管控链条中，固体绝缘材料的表面电阻参数是衡量材料防静电性能、绝缘防护能力的核心指标之一。早在上世纪国内电子产业起步阶段，行业内针对表面电阻的测试方法还没有形成统一的规范体系，不同企业使用自制的简易测试装置开展检测，测试环境条件不统一、电极施加压力没有标准约束、测试电压选择随意，同一批次的相同材料在不同厂家的实验室中测试得到的表面电阻数据偏差往往能达到2个数量级以上。这种情况直接导致上下游供应链之间的质量判定经常出现分歧：上游供应商交付的防静电包装材料在自家实验室检测合格，送到下游组装厂复检却被判定不合格，供需双方耗费大量时间精力反复核对测试条件也难以达成共识，极大拖慢了电子产业的配套生产效率。
正是为了解决行业长期存在的测试方法不统一、数据可比性差的痛点，GB/T 10064《测定固体绝缘材料表面电阻率和体积电阻率的试验方法》正式推出并在后续多年里经过多次修订完善。这项标准的出台，为全行业明确了表面电阻测试的环境条件要求、电极结构形式、测试电压选择、试样制备规范、数据计算逻辑全流程的统一规则，让不同实验室出具的表面电阻测试数据具备了相互可比对的基准，成为国内电子材料防静电性能检测领域应用范围很广的国家级测试标准。
BEST-380电子材料表面电阻测试仪，正是紧密贴合GB/T 10064标准的所有技术要求研发的专用测试设备。这款设备从设计初期就将适配标准测试流程、保障数据溯源性、覆盖电子产业全品类材料测试需求作为核心方向，经过多轮实验室比对验证，测试结果和国内多家权威计量机构的标准测试数据偏差控制在标准允许的范围内，逐步成为众多电子制造企业、第三方检测机构、高校材料实验室开展表面电阻测试的常用设备。对于整个电子产业链来说，这款设备的普及应用，帮助大量中小电子企业摆脱了过去简易测试装置数据不可靠的困扰，让GB/T 10064标准的落地应用不再局限于少数头部企业的实验室，推动全行业的电子材料防静电管控水平逐步提升到新的层级。
设备研发的行业需求场景梳理
过去很长一段时间，国内表面电阻测试设备市场存在明显的两极分化情况：一类是价格低廉的手持便携测试装置，这类设备结构简单、操作便捷，但输出电压精度不足，电极和试样的接触状态完全依赖人工手持控制，测试高阻材料时数据波动极大，完全达不到GB/T 10064标准的测试精度要求，只能用于普通场景下的粗略筛查；另一类是进口品牌的高阻测试设备，这类设备精度表现不错，但采购成本高昂，后续的配件更换、计量校准周期长，很多中小电子企业和初创的材料研发团队难以承担这样的采购和维护成本。
近十年来，国内电子产业的细分领域快速发展，催生了大量新的表面电阻测试需求，传统的两类设备都难以完全适配。在消费电子组装领域，3C产品的主板组装车间对防静电周转筐、防静电台垫、防静电服的表面电阻测试频次要求从过去的季度一次提升到月度甚至周度，需要一款操作简单、数据稳定、符合标准要求的台式测试设备完成日常抽检工作；在半导体封装领域，封装用的环氧模塑料、晶圆承载的陶瓷绝缘片的表面电阻测试，要求设备可以稳定输出低至10V的测试电压，避免高压击穿部分薄型精密电子材料的表面结构；在新能源锂电池生产领域，锂电池隔膜的改性涂层、模组之间的绝缘隔热片的表面电阻测试，需要设备的电阻测试范围覆盖从常规防静电区间到高绝缘区间的全量程，同时支持连续多次重复测试验证材料性能的一致性；在特种电子材料研发领域，高校和科研院所的实验室需要设备预留拓展接口，支持定制化的不同温湿度环境下的配套测试，满足新材料研发阶段的多样化测试需求。
BEST-380电子材料表面电阻测试仪正是针对这些细分场景的行业需求完成研发优化的，它在保证完全贴合GB/T 10064标准测试精度要求的基础上，调整了设备的结构设计和参数配置，兼顾了普通企业日常质检的易用性需求和科研场景的拓展性需求，推出后很快就在电子材料相关的多个行业得到了大范围的应用。
设备整体结构与核心工作原理拆解

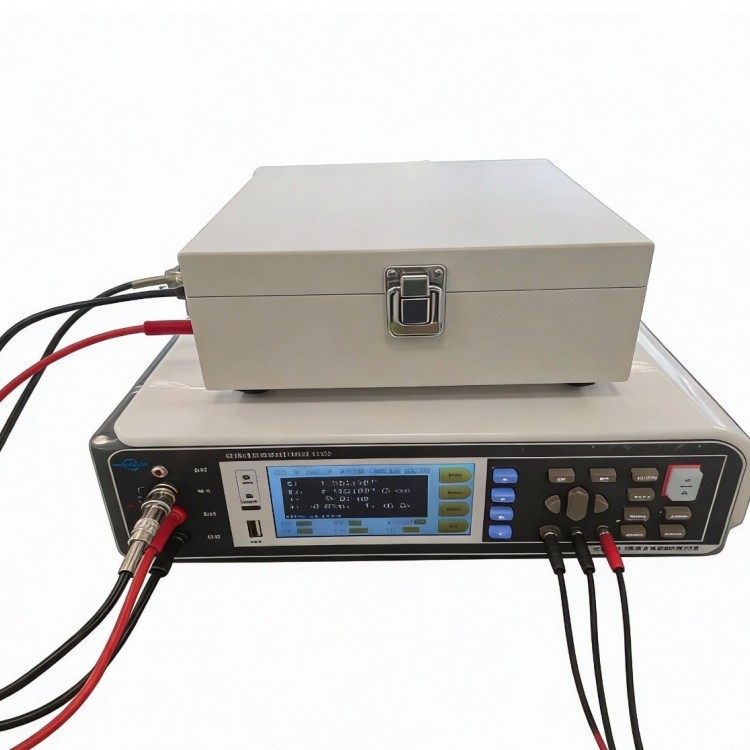

BEST-380电子材料表面电阻测试仪的整体架构设计完全围绕GB/T 10064标准的测试逻辑搭建，整套设备可以划分为高精度直流高压发生单元、高分辨率微弱信号采集单元、符合标准要求的三电极测试组件、智能时序控制单元、人机交互操作单元、配套安全防护单元六大核心模块，每个模块的性能都经过针对性优化，保障测试全流程的稳定性和数据精准度。
高精度直流高压发生单元负责提供测试过程中所需的各类标准测试电压，它采用了多级线性稳压的电路设计，搭配高精度的电压反馈回路，输出电压的纹波控制在极低水平，不会出现普通开关电源输出常见的电压尖峰，避免尖峰电压击穿部分薄型电子材料的表面结构。电压输出档位覆盖了从10V、50V、100V、250V到500V的常用档位，完全覆盖GB/T 10064标准中推荐的所有常规测试电压，用户可以根据待测材料的类型和标准要求灵活选择对应的测试电压。
高分辨率微弱信号采集单元是这套设备的核心模块，它采用了低噪声的运算放大器搭配24位高精度转换芯片，可对电极回路中产生的极微弱电流信号进行精准采集和放大处理，信号采集回路自带多重电磁屏蔽结构，能够有效抵消工业测试现场常见的工频电磁干扰，避免外界的用电设备信号对微弱电流采集过程造成干扰，保障高阻值区域的测试数据依然保持足够的稳定性。
符合标准要求的三电极测试组件完全按照GB/T 10064标准规定的电极尺寸、结构形式制作，测量电极采用导电橡胶材质搭配金属配重块的结构，能够在没有额外外力干预的情况下，以恒定的压力和试样表面实现均匀的面接触，避免人工按压电极时压力不均导致的接触电阻过大问题。电极的基座采用高绝缘性能的材质制作，绝缘电阻远高于设备的量程上限，从结构上避免了电极之间的漏电通路对测试结果造成的影响。整套电极组件可以方便地从设备主机上取下，适配不同大小的测试腔环境，支持用户将电极放置在恒温恒湿箱、高低温试验箱等环境试验设备内部，完成不同温湿度条件下的表面电阻测试。
智能时序控制单元搭载工业级微处理器，可按照GB/T 10064标准规定的测试时序自动完成测试流程：从测试电压加载到电极上开始，自动计时，在标准要求的充电时间节点自动启动数据采集，避免不同操作人员手动计时的差异导致数据不一致的问题。测试流程结束后自动切断高压输出，同时对电极进行残余电荷释放，避免试样上积累的静电电荷对后续的其他测试人员或者试样造成影响。
人机交互操作单元采用大尺寸的触控屏幕设计，操作界面的功能分区清晰直观，用户不需要经过复杂的培训就可以快速上手操作。屏幕上可以实时显示当前选择的测试电压、实时采集的电阻数值、测试计时进度、历史测试数据记录等信息，配套的实体按键和触控操作互为补充，即使用户带着防静电手套也可以顺畅完成所有操作，避免操作过程中静电释放对精密电子器件造成损伤。
配套安全防护单元整合了多重安全机制，设备输出的高压回路内部设置有限流保护模块，即使测试过程中出现误触电极的情况，回路的最大电流也被限制在安全阈值以内，不会对操作人员造成伤害；设备还设置了高压状态指示灯，只要设备有高压输出，指示灯就会保持常亮状态，提醒人员不要触碰电极区域；测试结束后系统会自动启动残余电荷释放流程，确保电极和试样上残留的电荷完全释放完成后，才允许取出试样，全方位保障测试过程的操作安全。
整套设备的工作原理完全遵循GB/T 10064标准的测试逻辑：测试开始前用户将制备好的试样放置在测试平台上，把三电极按照标准要求的位置贴合在试样的表面，在操作界面上设置好所需的测试电压和标准规定的充电时间参数后启动测试。高压发生单元将选定的测试电压施加在试样的高压电极和测量电极之间，沿着试样的表面形成稳定的微弱电流回路，经过设定的充电等待时间让试样表面的极化状态稳定后，信号采集单元精准采集回路中的电流数值，系统通过内置的欧姆定律换算逻辑，结合电极的有效尺寸参数，自动计算出试样的表面电阻和表面电阻率数值，最终将结果显示在屏幕上并自动存储到本地数据库中，一次完整的测试流程就顺利完成。
设备核心性能参数
测量范围：10^2Ω~10^16Ω
测试电压：10V、50V、100V、250V、500V 五档可调
测量精度：≤±5%（10^4Ω~10^14Ω）；≤±10%（10^3Ω~10^4Ω、10^14Ω~10^17Ω）
测试方式：三电极测试法，符合GB/T 10064标准要求
计时范围：1s~999s 可调
电极尺寸：圆柱形测量电极直径50mm，高压电极和保护电极内径70mm、外径80mm
电极材质：核心接触面采用导电橡胶
数据存储：可存储不少于1000组测试数据
通讯接口：标配USB数据导出接口，可选配RS232串口
工作电源：AC 220V±10%
整机功率：≤50W
工作环境温度：0℃~40℃
工作环境相对湿度：≤80% 无冷凝
设备外形尺寸：380mm×320mm×180mm
整机重量：约6kg
多行业场景应用实践解读
BEST-380电子材料表面电阻测试仪的应用覆盖了电子制造产业链上下游的数十个细分领域，不同行业的测试侧重点各有不同，设备的性能优势在各类场景中都得到了充分的发挥。
在防静电装备制造行业，大量生产防静电台垫、防静电周转箱、防静电服、防静电包装袋的企业，需要对每批次出厂的产品抽样开展表面电阻测试，验证产品的阻值是否处于10^6Ω到10^11Ω的标准防静电区间内。之前很多小型企业使用的简易手持测试设备，两次测试之间的数据偏差经常超过一个数量级，同一批次的产品有时检测合格有时不合格，很难判断是产品本身性能不均还是设备测试不稳定导致的。使用BEST-380测试仪后，测试数据的稳定性大幅提升，同一位置多次重复测试的数值偏差很小，企业的质检人员可以快速完成批量产品的抽检工作，出厂产品的防静电性能一致性得到明显提升，下游客户收到货后复检合格的比例大幅上涨，有效减少了供需双方之间的质量异议。
在半导体封装行业，芯片封装过程中用到的环氧模塑料、引线框架上的绝缘涂层、晶圆传输用的陶瓷绝缘载具，这类材料的表面电阻性能直接影响半导体生产过程中的静电防护效果。如果材料的表面电阻过低，会出现表面漏电流过大的问题，可能损伤精密的芯片电路；如果表面电阻过高，材料表面积累的静电电荷无法顺利泄放，很容易产生静电放电击穿芯片的栅极结构，造成芯片失效。这类精密电子材料的测试对设备的抗干扰能力要求很高，生产车间内的贴片机、焊接设备会产生大量的电磁干扰，普通测试设备在这种环境下测试高阻数据时经常出现数值跳变不稳定的情况。BEST-380测试仪的信号采集回路带有多层电磁屏蔽结构，即使在电磁环境复杂的封装车间内，依然可以输出稳定的测试数据，帮助企业筛选出性能符合要求的绝缘材料，大幅降低了生产过程中的芯片静电不良率。
在新能源锂电池制造行业，锂电池生产用到的绝缘隔板、模组侧面的隔热绝缘片、壳体内部的绝缘涂层，这类材料的表面电阻性能直接关系到锂电池的使用安全。如果这类绝缘材料的表面电阻不达标，在电池充放电的长期循环过程中，很容易在材料表面形成微弱的导电通路，引发电池的微短路问题，严重时甚至会触发电池的热失控风险。这类材料很多是半透明的改性多孔结构，很容易吸附空气中的水汽，测试前如果状态调节不到位，测试出来的数值和实际使用状态下的数值偏差很大。BEST-380测试仪的三电极组件可以方便地放入锂电池企业常用的恒温恒湿试验箱内部，实现在不同温湿度条件下的原位测试，测试人员可以模拟不同季节、不同地区的使用温湿度环境，测试不同状态下材料的表面电阻变化情况，帮助企业筛选出在全温湿度区间内性能都满足要求的绝缘材料，提升锂电池长期使用的安全可靠性。
在高校和科研院所的材料实验室场景中，很多研究人员正在开发新型的改性导电高分子材料、纳米复合防静电涂层、可降解的电子包装材料，这类新材料的性能范围跨度很大，表面电阻可能从10^4Ω的导电区间一直延伸到10^16Ω的高绝缘区间，需要同一台设备可以覆盖全量程的测试需求。BEST-380测试仪的测试量程覆盖了从10^3Ω到10^17Ω的宽广区间，完全可以满足这类新型材料研发过程中的全量程测试需求，同时设备的配套拓展接口可以连接到实验室的上位机系统，自定义开发连续测试脚本，实现长时间连续监测不同温度、不同老化时长下材料表面电阻的变化趋势，为新材料的性能优化提供连续完整的测试数据支撑，大大加快了新型电子材料的研发迭代速度。
在第三方电子材料检测机构场景中，每天要承接来自不同行业的大量测试样品，要求设备长时间连续运行不出故障，测试数据符合GB/T 10064标准的溯源要求，出具的报告具备足够的公信力。BEST-380测试仪的核心元器件都选用工业级的长寿命部件，支持长时间连续不间断测试，内置的存储系统可以自动记录每一次测试的原始电压、电流、时间数据，测试报告的所有数据都可以回溯溯源，完全满足第三方检测机构的资质认定要求，帮助检测机构高效完成各类客户委托的表面电阻测试业务，提升业务处理效率。
日常维护保养与计量校准指南
做好日常的维护保养和定期计量校准工作，可以有效延长BEST-380电子材料表面电阻测试仪的使用寿命，长期保持测试数据的精准性，避免因设备性能漂移导致测试数据出现偏差。
日常使用过程中，每次测试完成后都要及时清洁电极和测试平台，使用干净的无尘软布沾取少量无水乙醇轻轻擦拭电极的导电接触面，清除掉测试过程中沾附的材料碎屑、少量析出的增塑剂或者其他杂质，避免这些杂质长期附着在电极表面，导致电极的接触电阻变大，影响测试数据的准确性。清洁完成后要等电极表面的乙醇完全挥发干燥后再把电极收纳起来，不要带着残留的液体直接存放，避免电极长期受潮出现氧化的情况。
每个月要开展一次整机的常规检查维护，断开设备的总电源，检查设备的电源连接线、接地连接线的外皮有没有破损，接头有没有松动，确认接地连接始终保持良好状态。检查设备周边的通风散热口有没有被灰尘堆积堵塞，使用吹风机的冷风档轻轻吹走散热口积攒的灰尘，保证设备运行过程中内部的电路板可以良好散热，避免长期过热导致电子元件加速老化。检查三电极组件的绝缘基座表面有没有出现裂纹、放电灼痕，如果发现基座表面出现明显的污渍积累，可以用无尘布沾取无水乙醇擦拭干净，避免表面积累的污渍形成漏电通路，导致高阻测试数据出现偏低的偏差。
设备的定期计量校准工作是保障测试数据量值溯源的核心环节，按照相关计量规范的要求，设备每年至少要送到具备相关资质的计量机构完成一次全面的计量校准工作。校准时需要使用标准高阻箱，依次对设备全量程内的多个电阻校准点进行逐点测试，验证设备的测试误差是否在标称的精度范围内；使用标准电压表核对设备各档位输出的测试电压误差，确认实际输出电压和设定值保持一致；使用高精度计时装置核对设备的测试计时模块的计时误差，确认充电时间的控制精度符合GB/T 10064标准的要求。所有项目校准完成拿到合格的计量校准证书后，设备才可以继续开展日常测试工作。如果校准过程中发现部分高阻值测试点的误差超出了允许范围，要及时联系技术人员对设备的信号采集参数进行调整修正，直到所有量程的精度都恢复到合格区间内，再投入日常使用。
如果设备需要长时间闲置不使用，要将设备放置在干燥通风的环境中存放，每个月定期通电运行1小时左右，让设备内部的电路板通电去除潮气，避免长期不通电受潮导致绝缘性能下降，内部的元件出现锈蚀损坏的情况。长期闲置后重新启用设备时，先不要直接开展正式测试，使用标准高阻箱进行几个常用量程点的预检，确认设备的测试数据没有出现异常后，再正式投入使用，避免闲置期间设备参数发生漂移导致后续正式测试的数据出现偏差。
常见使用疑问与操作注意事项汇总
很多初次接触BEST-380电子材料表面电阻测试仪的操作人员，在实际使用过程中经常会遇到各类疑问，这里汇总了行业用户反馈较多的常见问题和对应的解决思路，帮助操作人员更顺畅地开展日常测试工作。
不少用户会咨询，测试某些高阻绝缘材料时，发现多次测试的数值慢慢往上升，这是不是设备出现故障了？其实这种情况大多是被测材料本身的极化效应导致的，很多高分子绝缘材料在持续施加直流电压的过程中，材料内部会逐步产生极化现象，吸收电流会随着时间的推移慢慢衰减，对应的回路总电流逐步变小，换算出来的电阻数值自然会逐步上升，这是材料本身的固有特性，并不是设备故障导致的。操作人员遇到这种情况时，可以适当延长标准规定的充电时间，等待极化电流完全稳定后再采集数据，得到的测试结果重复性就会好很多，也可以在测试完成后把多次不同充电时间下的测试数据都记录下来，方便后续对材料的极化特性进行更全面的分析。
还有用户反馈，测试某些表面有轻微静电吸附灰尘的试样时，测试出来的电阻数值比材料本身的标称值低很多，找不到原因。这是因为试样表面漂浮的导电灰尘颗粒在三个电极之间形成了细微的导电旁路，让部分电流没有完全沿着试样的材料表面走，直接通过灰尘颗粒导通了，最终得到的测试结果比材料真实的表面电阻值要小很多。遇到这种情况时，只需要使用干净的无尘软毛刷轻轻扫去试样表面的浮尘，或者使用洁净的压缩空气轻轻吹走表面的灰尘，再重新开展测试，得到的数值就会恢复正常。
也有很多行业用户问，这款设备输出的测试数据能不能满足国内相关电子材料防静电性能认证的要求？在严格按照GB/T 10064标准的要求制备试样、开展状态调节、执行测试流程，并且设备在计量校准合格的有效期内，使用BEST-380电子材料表面电阻测试仪输出的测试报告，完全可以满足国内防静电装备产品认证、电子行业相关材料质检的提交要求，不需要额外再送样到其他机构进行复测。
日常操作过程中还有几个重要的注意事项需要操作人员留意，测试高压超过100V的高绝缘材料后，试样表面会积累一定量的残余电荷，设备内置的自动放电流程完成后，不要立刻用手直接触摸试样的表面，可以先使用接地的导电镊子触碰试样表面几秒钟，确认残余电荷完全释放干净后再接触试样，避免残余的静电电荷释放到人体上，也避免静电损坏周边的其他精密电子物件。不要使用尖锐的硬物刮擦电极表面的导电橡胶层，一旦导电橡胶层出现明显的凹陷破损，会导致电极和试样表面的接触面积变小，接触状态不均匀，后续测试的数据重复性就会下降，发现电极表面出现明显破损后要及时更换同规格的电极配件。不要在设备周边堆放大量的易燃易爆有机溶剂，测试环境要保持通风良好，避免有机溶剂蒸汽在设备周边聚集，引发不必要的安全隐患。
行业发展趋势与设备拓展应用方向
随着国内电子产业的不断升级，各类新型电子材料持续涌现，GB/T 10064标准也会结合行业的新需求持续更新完善，BEST-380电子材料表面电阻测试仪也在持续开展技术迭代升级，未来会适配更多元化的测试场景需求。
后续的升级版本中会新增温湿度同步监测功能，设备内置高精度的温湿度传感器，测试过程中可以实时同步记录测试环境的温度和湿度数值，自动将环境参数关联到对应的测试数据中，不需要操作人员手动录入环境参数，进一步减少人工操作的工作量，也避免人工记录环境数据时出现错漏，让测试数据的溯源信息更加完整。同时设备会升级内置的材料测试方案库，提前预置好不同行业对应的GB/T 10064标准测试参数，操作人员只需要选择对应的待测材料类型，设备就会自动匹配对应的测试电压和充电时间参数，不需要手动逐一设置，大幅降低新手操作人员的上手难度。
后续还会拓展连续批量测试功能，搭配自动试样传送机构，操作人员一次性可以放入十几块待测试样，设备自动依次完成所有试样的表面电阻测试，测试完成后自动生成完整的批量测试报告，大幅提升企业质检部门的批量测试效率，满足大批次产品的快速抽检需求。
可以预见，随着BEST-380电子材料表面电阻测试仪的持续优化升级，它将会在更多细分电子材料测试场景中得到广泛应用，不断助力国内电子材料行业的防静电管控水平提升，为整个电子产业的产品性能优化提供稳定可靠的测试支撑。
