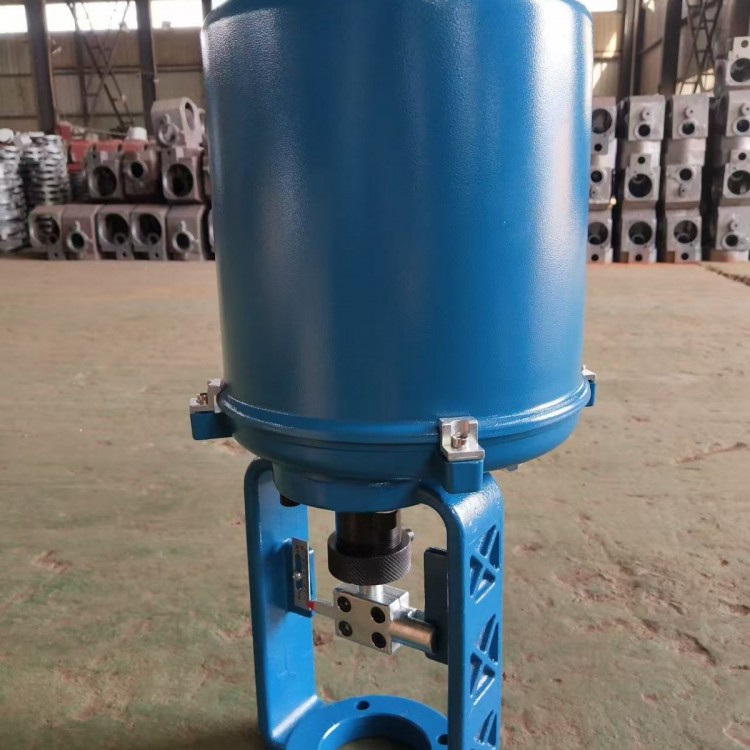

直行程调节型电动执行机构381LSC-65

381LSC-65 直行程调节型电动执行机构产品说明

381LSC-65 是 381L 系列中直行程调节型电动执行机构的主力型号，属电子式一体化结构，专为配套 DN125～DN200 口径范围内的直行程调节阀而设计，广泛应用于电力、石化、冶金、环保等工业过程控制领域。

该执行器以 AC220V±10%、50Hz 单相交流电源为驱动电源，内置伺服控制系统，无需外接伺服放大器，直接接收 DC4～20mA 或 DC1～5V 标准模拟信号（可现场切换），即可驱动阀杆完成直线往复运动，实现阀门开度的连续调节，并同步输出 DC4～20mA 位置反馈信号（负载≤500Ω），与 PLC、DCS 及各类调节仪表无缝对接。

核心机械参数：额定输出推力 6500N，标准工作行程 0～100mm（零点±25%、行程 20%～100可调），运行速度约 2.8～3.0mm/s，全行程动作时间约 33～36 秒，足以克服高压差工况下的不平衡力。

控制精度：基本误差 ≤±1%，回差 ≤1%，死区 ≤1%（最低可调至 0.4%），位置反馈分辨率＜0.4%，定位精准、响应灵敏。

结构与防护：采用全密封铸铝壳体，表面静电喷涂，防护等级 IP65，防尘防水防轻腐蚀，适配户外、地下管廊、潮湿多尘等恶劣现场；关键部件"控制器"采用混合集成电路并以树脂浇铸固化，经老化处理，防潮防震、可靠性高；输出轴内置高强度压缩弹簧，配合高精度限位，确保阀门严密关闭。

保护功能齐全：具备过载保护、温度保护、断信号保护（阀位可设定全开 / 全闭 / 自锁三种状态），并带有自诊断指示灯，故障类型一目了然，便于快速排障。

安装与定制：符合 ISO5211 标准连接尺寸，支持直连式或支架式安装，适配 M30～M36 阀杆；除普通型外，可提供隔爆型 381LXC-65（ExdⅡBT4）用于易燃易爆场所，电源亦可定制 AC110V/380V 或 DC24V/48V 等多种规格。

整机以"大推力、长行程、高精度、高可靠、易运维"为设计理念，性价比优于进口同类产品，是中大型调节阀成套的首选执行机构。
