江苏角行程开关型阀门电动装置DQW30

江苏 DQW30 角行程开关型阀门电动装置产品说明

DQW30 是江苏扬州地区生产的 Q 型部分回转（角行程）阀门电动装置，输出转角 90°，专为蝶阀、球阀、旋塞阀及风门挡板等部分回转阀门的远程启闭控制而设计，是电站、石化、冶金、公用事业等领域实现阀门远控、集控和自动控制的理想驱动单元。

结构特点

装置采用分体式叠加结构，防尘、防水、防轻腐蚀；配备动作可靠的转矩控制机构，调节方便、转矩重复精度≤10%；开向和关向可各配 2~4 只微动开关，行程控制精度与重复精度高；低速挡采用半自动手—电动切换机构，结构简单、操作轻便；配机械式阀位指示器；电机选用阀门电动装置专用三相异步电动机，起动转矩大、转动惯量小。

主要技术参数

• 额定输出转矩：300 N·m（最大转矩 450 N·m）




• 输出转速：1 r/min（0.5/1.5/2/3/4 r/min 可选）




• 电机功率：0.12 kW




• 90°全行程时间：约 30 s




• 电源：三相 380V/50Hz（可特订 660V、415V 三相或 220V、110V 单相）




• 防护等级：IP55（特殊订货 IP65/IP67/IP68）




• 工作制：S2 短时 10 分钟（可订 30 分钟）




• 环境温度：-20~+60℃（特订 -40~+80℃）




• 相对湿度：≤95%（25℃时）

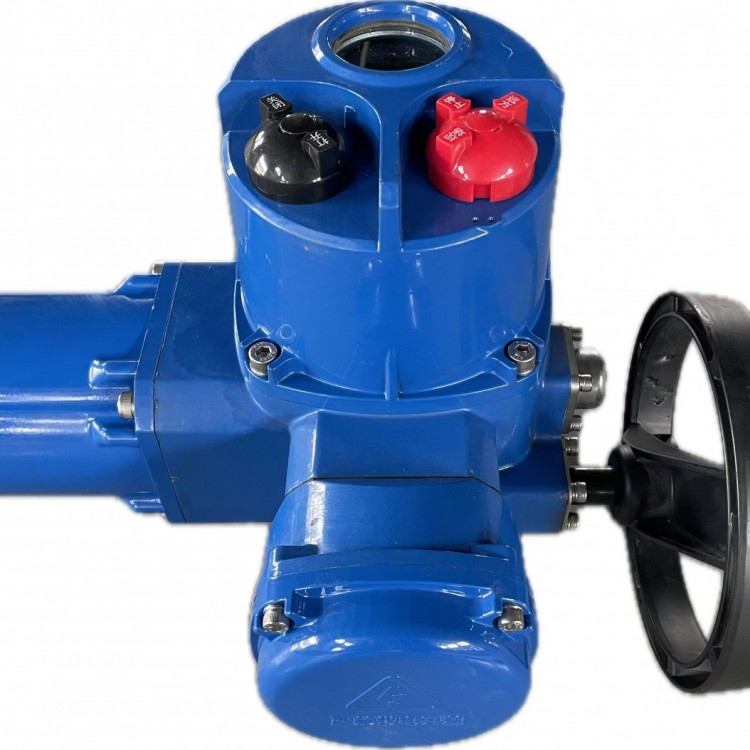

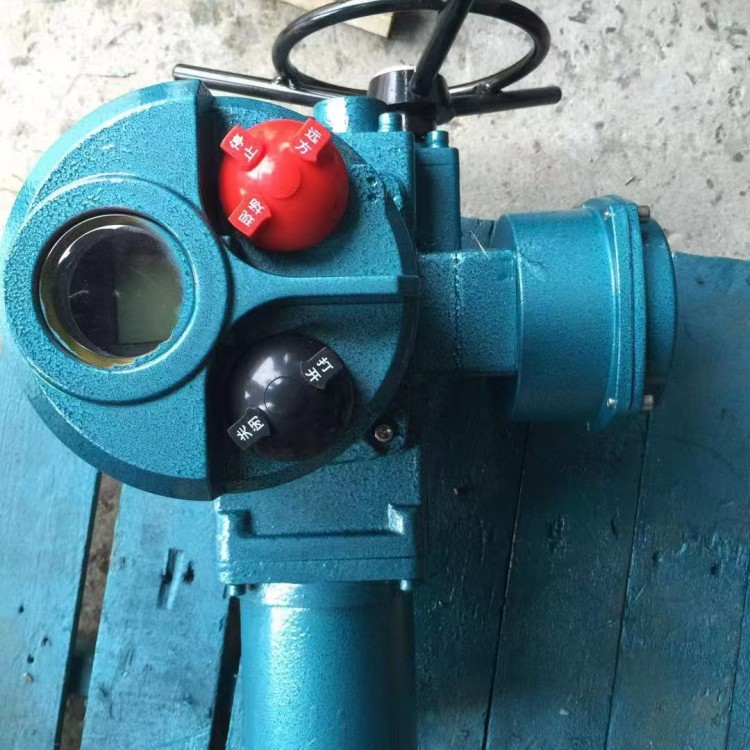

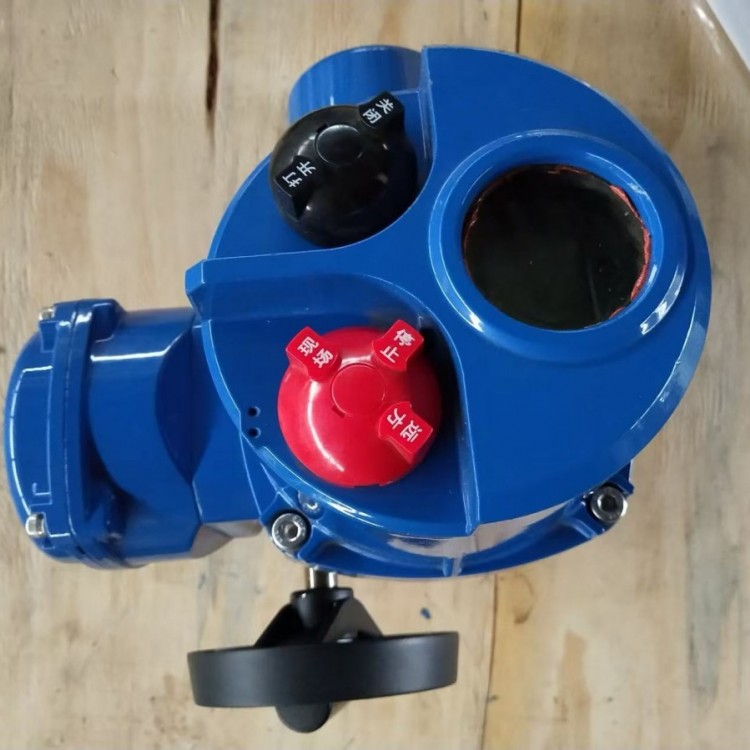

• 控制方式：普通开关型（分体式，需外配控制箱）；可选整体型（一体化，带现场按钮及 4-20mA 反馈）




适用工况与标准

户外型适用于无易燃、易爆及无腐蚀性介质的场所；隔爆型提供 dⅠ（煤矿非采掘面）与 dⅡBT4（工厂ⅡA、ⅡB 级 T1-T4 组爆炸性气体环境）两种，防护等级 IP65。产品性能符合 JB/T 8528-1997《普通型阀门电动装置技术条件》，隔爆型同时满足 GB 3836.1-2000、GB 3836.2-2000 及 JB/T 8529-1997 标准。

应用领域

本系列电动装置可远距离控制，也可现场操作，广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业的阀门自动化控制。
