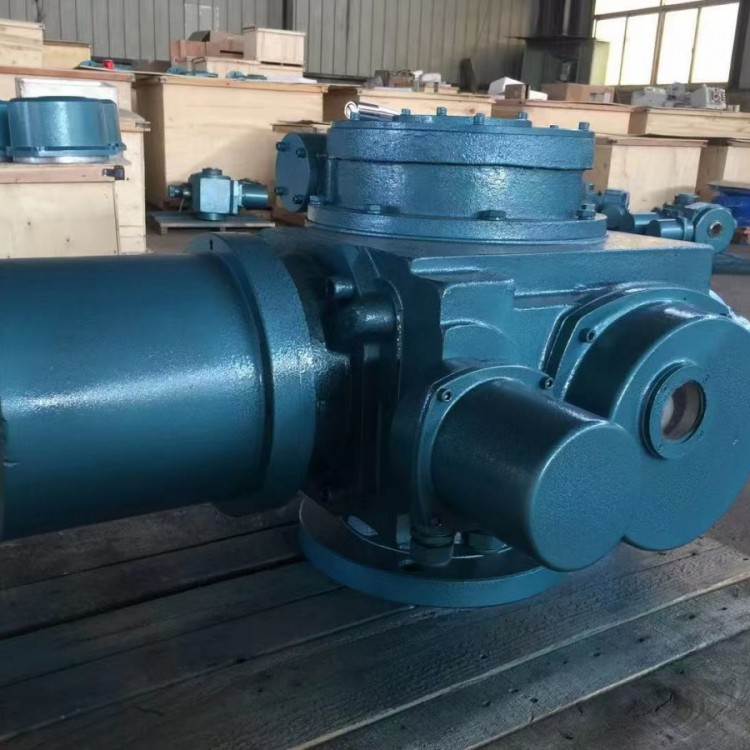

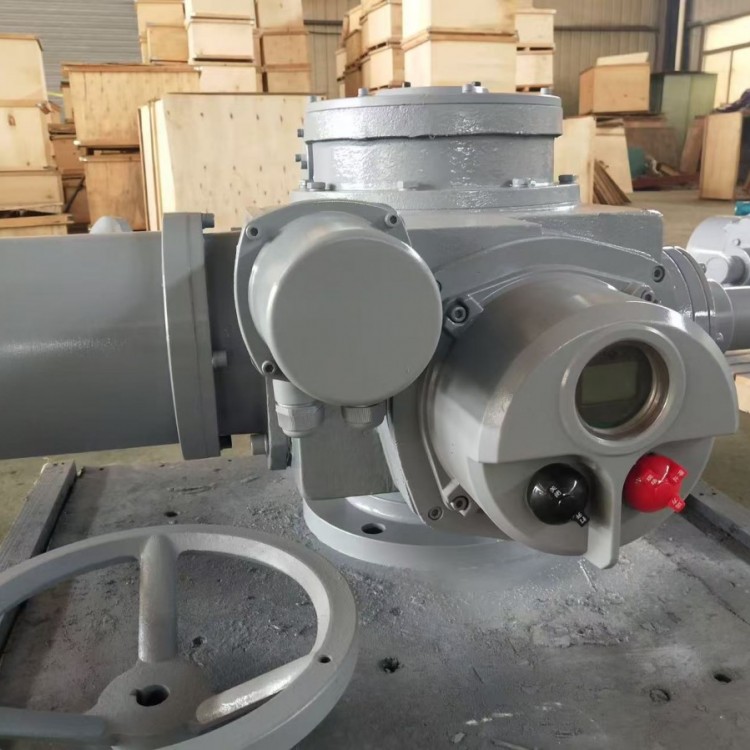

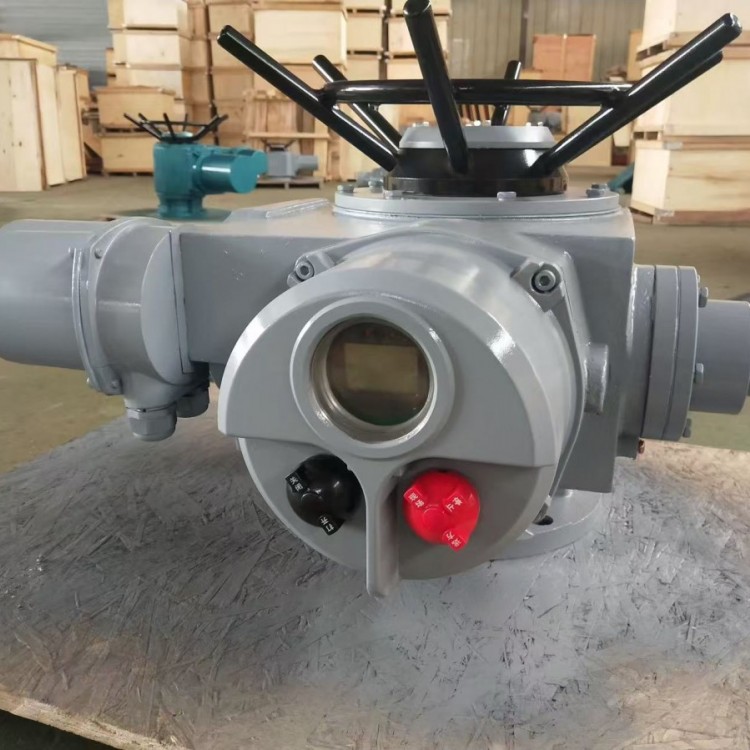

扬州纬沃DZW250大扭矩开关型阀门驱动装置

扬州纬沃DZW250大扭矩开关型阀门驱动装置，属DZW（Z型）多回转电动执行机构中的2500 N·m等级重载机型（常见写法DZW250-18W / DZW250-24W），专为闸阀、截止阀、节流阀、隔膜阀、水闸门等做直线运动的大口径多回转阀门配套，明杆、暗杆阀均可适配。

该机公称输出转矩2500 N·m，公称推力325 kN，允许通过阀杆直径70 mm，手动速比22.5:1，输出转速18或24 r/min（对应电机5.5/7.5 kW），最大转圈数150圈，整机约255 kg。电源常规三相AC 380V/50Hz（可订660V、415V、60Hz），控制回路220V，远程点动可配24VDC；防护等级IP55（可订IP65/IP67），户外型适用于无易燃易爆及无强腐蚀介质场所，环境温度-20～+60℃（可扩-40～+80℃），短时工作制10 min（可订30 min）。

结构由电动机、多级齿轮减速、转矩控制机构、行程控制机构（十进制计数器原理）、机械开度指示、半自动手电动切换及电气控制箱组成。开关型不设连续调节模块，以全开/全关位置控制为主，自带行程与转矩双重保护、相序识别、缺相保护；断电时半自动切换手柄可手动启闭，机械指针就地显位。支持现场按钮、DCS/PLC远控、集控三种方式，可选4–20mA开度反馈节点接入系统。

整机符合JB/T 8528普通型阀门电动装置技术条件，广泛用于电力、冶金、石化、造纸、城镇供水及污水厂等重载阀门的远程启闭与联锁控制，是大口径多回转阀稳定、易维护的驱动单元。
