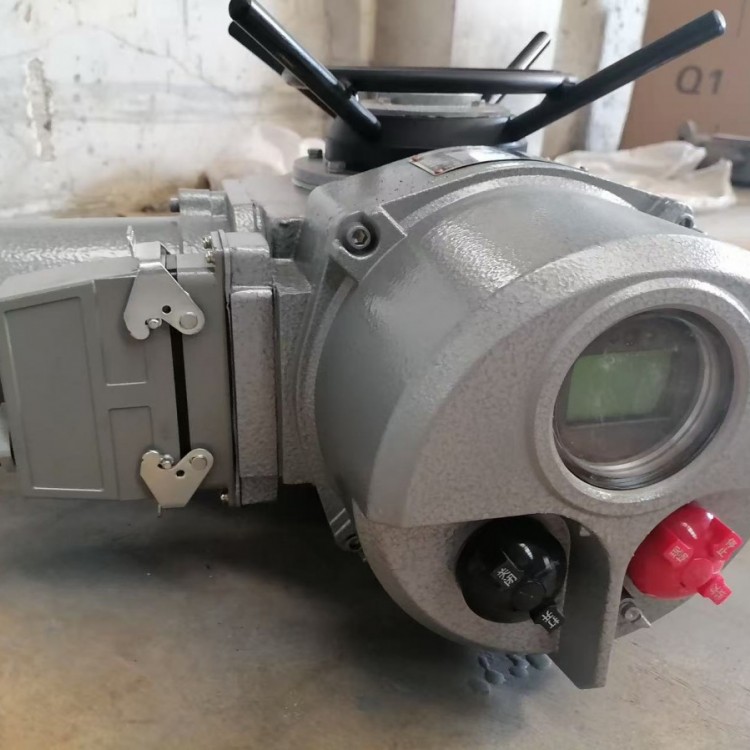

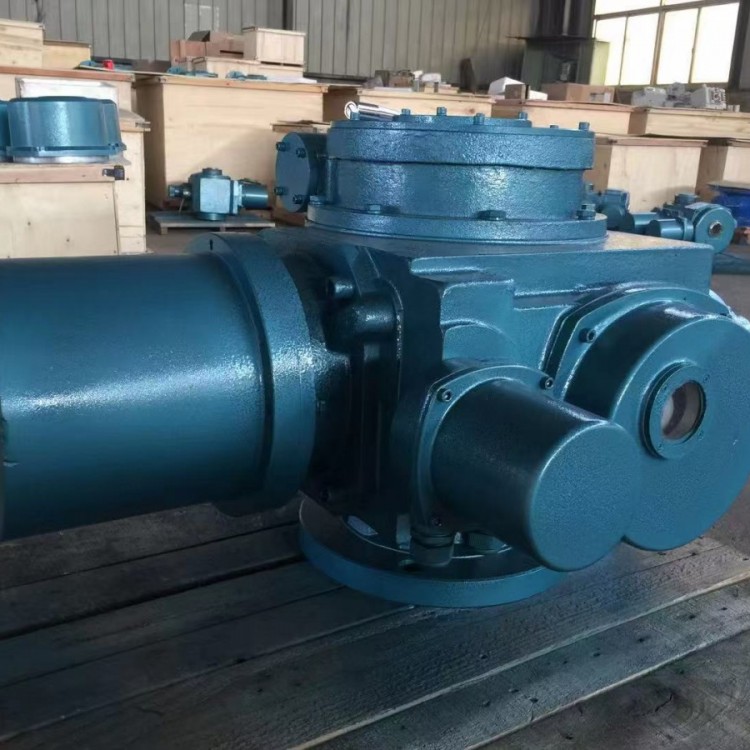

F-DZW180多回转智能开关型阀门电动装置电动头

F-DZW180 多回转智能开关型阀门电动装置（电动头）详细说明

F-DZW180 属于 F-DZW 系列非侵入式智能多回转阀门电动装置（俗称“Z型电装/电动头”），其中“F”代表带 4–20mA 信号输出，“DZW”为多回转电动装置国标代号，“180”表示公称输出转矩 1800 N·m（最大控制转矩约 2160 N·m，最小可控转矩 ≤900 N·m）。该设备专用于驱动阀瓣做直线运动的阀门，主要配套大口径闸阀、截止阀、节流阀、隔膜阀及水闸门等，明杆、暗杆均可适配。

整机为整体开关型设计，控制模块与电机减速机构集成一体，无需外配电控柜即可实现就地/远程双控。常规电源三相 380V AC±10% 50Hz（可订 660V/415V/220V），输出转速常见 18 或 24 r/min，手动速比 25:1，允许通过阀杆直径 ≤φ70 mm，配 4.0 kW（24r/min 档）或 5.5 kW（36r/min 档）电机，防护等级 IP65（可订 IP67/IP68），环境温度 -20～+60℃（特殊 -40～+80℃），短时工作制 10 min，重约 245 kg。

智能功能方面，采用非侵入式结构：红外遥控免开盖调试，全中文 LCD 数显阀位百分比；行程+转矩双重保护，转矩保护值在额定 40%～120% 内分设开/关向；具备相序自动识别纠正、缺相保护、电机过热保护、电子闩锁防卡死、光电隔离 I/O；输出 4 路无源开关量接点及 4–20mA 阀位反馈，支持 DCS/PLC 远控点动/保持，也可就地按钮操作。

广泛用于电力、石化、冶金、污水处理等户外管网的启闭集控，安装时电机宜水平、牙嵌轴向间隙留 1–2 mm、连接螺栓不低于 8.8 级，定期手动盘车保养以防长期停用卡滞。
