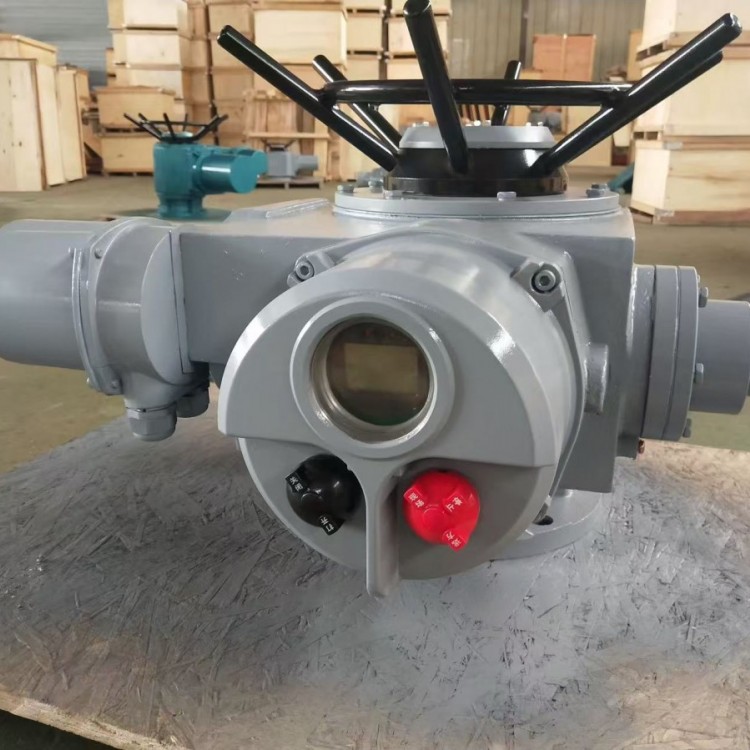

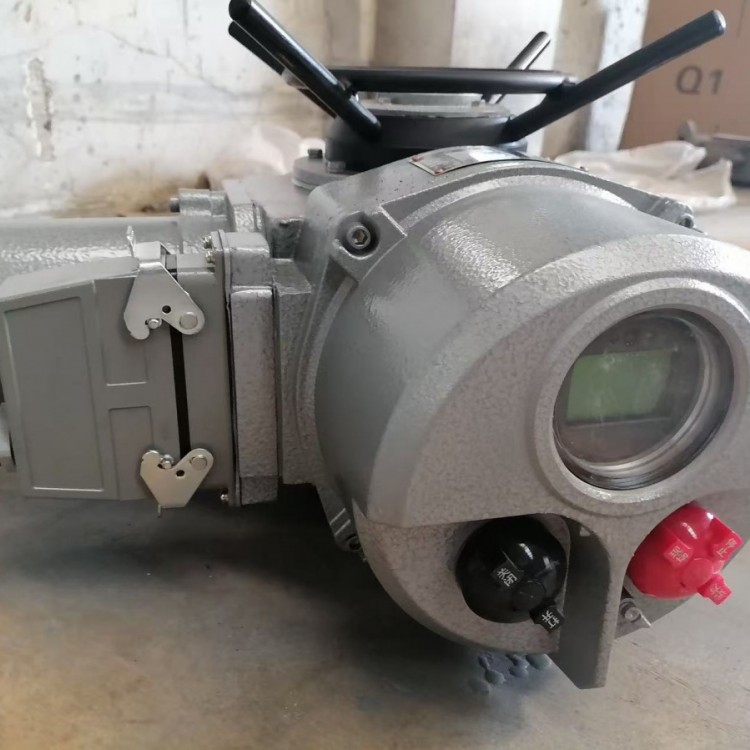

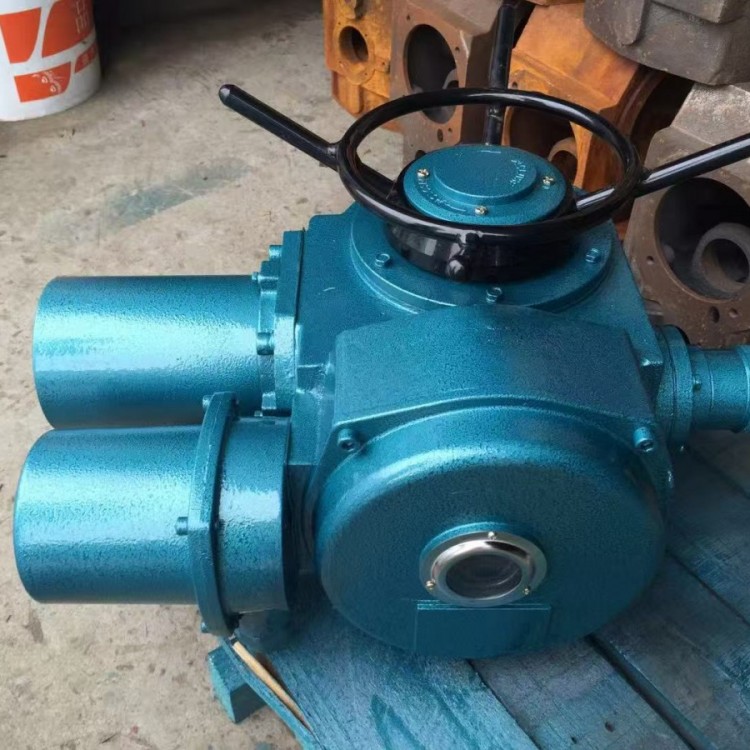

DZW60多回转户外开关型阀门电动装置

DZW60多回转户外开关型阀门电动装置（简称Z型电装）是工业管道中驱动多回转类阀门启闭的核心执行设备，额定输出转矩600N·m，输出转速通常为24r/min（可选36r/min），配1.5kW（或2.2kW）三相异步电动机，最大转圈数120圈，适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀及水闸门等阀杆做直线运动的明杆或暗杆阀门，加二级减速后亦可适配蝶阀、球阀等90°回转型阀门。

本装置为户外普通型（W），防护等级IP55，可订制IP65/IP67，铸铝防腐外壳，防尘、防雨、抗轻腐蚀，常规电源三相380V±10%/50Hz（可特规660V、415V、单相220V、60Hz），工作制短时S2-10min（可订30min），环境温度-20～+60℃（特规-40～+80℃），湿度≤95%，用于无易燃易爆、无强腐蚀介质的室外泵站、管廊及厂区管线。

结构由电动机、多级齿轮减速机构、转矩控制机构、行程（转圈数）控制机构、机械开度指示器、半自动手-电动切换机构、手轮及电气控制部分组成。开关型仅作全开/全关位控制，可接受就地按钮及DCS/PLC开关量信号实现远控、集控；内置行程限位与过力矩限位双重保护，开/关向各配微动开关，转矩动作值可在额定40%～120%范围整定；断电时扳动切换手柄即可手轮操作，电动自动复位。整机符合JB/T 8528《普通型阀门电动装置技术条件》，具有体积小、自锁性好、维护量低、接线调试简便等特点，广泛用于电力、冶金、石化、给排水、污水处理等行业的阀门自动化启闭。
