机器狗姿态测试设备：六自由度运动平台赋能足式机器人性能验证

随着足式机器人技术快速迭代，机器狗在巡检搜救、应急救援、特种作业等场景落地速度持续加快。机器狗的运动稳定性、姿态抗干扰能力、复杂地形适配水平直接决定产品实际作业可靠性。在研发测试环节，需要复现山地颠簸、地面倾斜、地面冲击、多方向扰动等复杂工况，以此验证机器狗的步态算法、姿态调节、抗倾覆性能。但传统测试手段存在明显短板：实物外场测试受环境、天气制约大，工况难以复现，测试数据重复性差；简易工装仅能实现单一维度运动，无法模拟多维耦合扰动，难以完整还原真实复杂地形带来的多向姿态变化，造成研发验证周期拉长，部分边界工况无法有效完成测试，制约机器狗产品迭代效率。

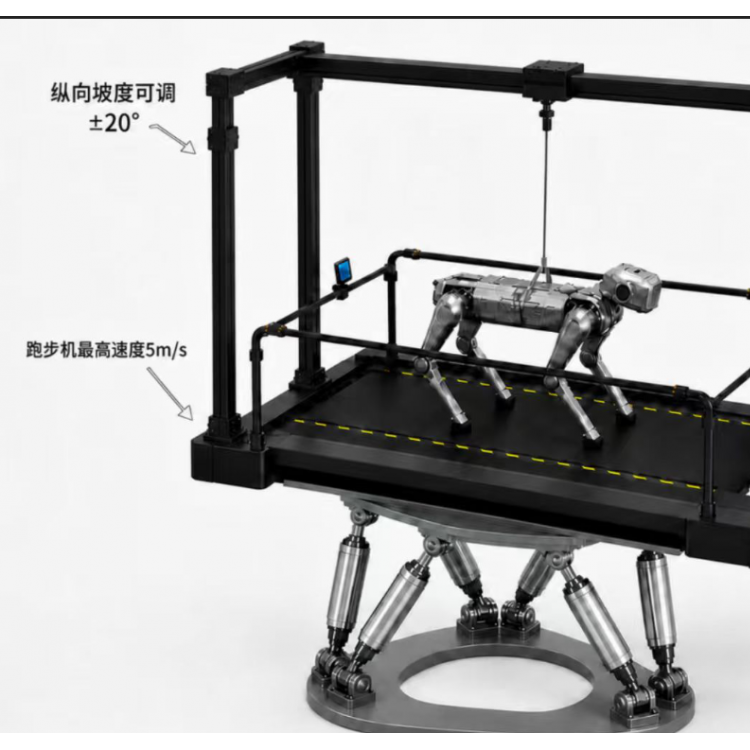

针对机器狗研发测试阶段的行业痛点，南京拓维运动科技作为专业定制平台厂家，推出 TW6 系列机器狗姿态测试设备，依托六自由度并联运动平台技术，可精准复现多维度姿态扰动与位移变化，为机器狗步态调试、姿态控制算法验证、极限工况可靠性测试提供标准化室内测试解决方案。

核心技术架构与工作原理

本款机器狗姿态测试设备基于六自由度并联机构架构，采用多伺服驱动协同控制方案，结合高精度姿态补偿技术，可同步完成俯仰、横滚、偏航旋转以及纵移、横移、升降多维度耦合运动。设备接收上位机下发的工况指令，通过伺服驱动单元驱动执行机构完成多自由度协同运动，模拟出颠簸路面、斜坡地面、地面冲击扰动、地形起伏等各类复杂环境激励，将被测机器狗放置于平台台面之上，复现真实作业环境下的姿态扰动输入。配合平台专属运动控制软件，可精准控制运动时序、运动幅度与体感强度，稳定复现各类测试工况，实现机器狗在实验室环境下开展姿态稳定性、抗干扰、步态适配、抗倾覆等全维度验证，规避外场测试条件不可控、工况不可复现的难题。

产品基本参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V
通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485
控制频率：伺服环 1000Hz，姿态环 200Hz
安全等级：PLd/Cat.3，具备过载 / 漏电保护，保障机器狗姿态测试设备长时间连续试验作业安全。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB 串行
兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件，可直接对接机器狗仿真模型，完成仿真‑实物联合测试。

配套专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、测试工况自定义配置与完整数据日志回放。研发人员可直接导入地形工况数据，快速生成平台运动序列，同步采集机器狗反馈姿态数据，为算法迭代提供完整的数据支撑。

典型应用场景与价值

机器狗姿态测试设备主要面向足式机器人研发实验室、科研院所、机器人企业检测验证工位，核心应用场景包含：

1. 机器狗姿态控制算法验证：复现斜坡、颠簸、侧向冲击等多维扰动工况，测试机器狗姿态闭环控制响应能力，优化姿态调节算法；

2. 复杂地形步态调试：模拟山地、坑洼路面带来的多向位移与角度变化，验证机器狗不同步态模式下的运动稳定性；

3. 极限工况抗倾覆测试：复现大角度倾斜、突发地面扰动，考核机器狗极限条件下抗倾覆性能，排查样机设计缺陷；

4. 仿真‑实物联合试验：对接 MATLAB/Simulink、Prescan 等仿真工具，实现仿真模型与实物平台联动，加速样机迭代；

5. 批量样机可靠性检测：室内标准化重复测试，摆脱户外环境干扰，实现同一工况反复复现，缩短机器狗产品定型周期。

通过该设备，研发单位可以把大量外场试验转移至实验室内部完成，降低外场试验成本，提升测试可重复性，完整捕捉机器狗在各类扰动条件下的姿态响应数据，为足式机器人产品迭代提供可靠硬件支撑。

结语

       足式机器人行业快速发展，对测试装备的标准化、高精度、可复现要求持续提升。南京拓维运动科技作为定制平台厂家，TW6 系列机器狗姿态测试设备依托成熟的六自由度并联平台技术，兼顾多维度运动能力、丰富接口与二次开发能力，为机器狗姿态验证、算法调试、可靠性检测提供专业工业级测试装备，助力足式机器人行业向着标准化、智能化测试方向持续发展。
