TW6系列六自由度车辆测试平台｜数字化车辆研发仿真测试一体化解决方案

一、行业发展背景与核心痛点

在新能源汽车、智能网联自动驾驶产业高速迭代背景下，整车动力学标定、底盘性能调校、ADAS 算法验证、车载零部件可靠性测试已成为车企、检测机构、交通科研院所的核心研发环节，车辆测试平台作为实验室半物理仿真核心装备，市场需求持续扩容，但行业长期存在五大共性痛点，制约车辆研发数字化落地：

1. 实车场地测试局限性突出
       传统户外路试受雨雪、高温、路面条件限制，高速侧滑、连续颠簸、紧急避险、冰雪打滑等极端高危工况难以稳定复现；多次重复试验需耗费大量燃油、人力与场地成本，单项目测试周期长达数月，数据一致性差，且存在碰撞、侧翻安全隐患。

2. 传统运动平台运动维度缺失、还原失真
       市面三自由度简易摇摆台仅支持基础俯仰摆动，无法同步耦合复现车辆纵移、横移、升降、横滚、偏航多维联动姿态；普通平台伺服同步精度不足，路谱回放延迟高、姿态漂移、缸体抖动，测试动力学数据偏差大，无法支撑高精度底盘与自动驾驶标定试验。

3. 载荷适配断层，定制化能力薄弱
       标准化平台载荷区间固定，无法兼顾 1kg 车载精密电子件轻载测试与 50 吨重型商用车、工程特种车辆整车级重载试验；固定尺寸机身难以适配狭小实验室、产线集成等差异化安装空间，非标改造周期长、改造成本高。

4. 软硬件生态封闭，仿真兼容差
       多数设备仅适配单一上位机软件，通讯协议单一，无法对接 CarSim、Prescan、MATLAB/Simulink 等主流车辆仿真工具链；无开放 API/SDK 接口，车企与科研机构无法自定义测试工况、开展二次开发，设备复用率低。

5. 安全与连续运行保障不足
       低端平台安全防护等级低，缺少过载、漏电、姿态超限多重保护，长时间 24h 耐久测试易出现设备故障，中断试验流程，存在设备损毁、人员受伤风险。

针对以上行业难题，南京拓维运动科技（定制平台厂家） 自主研发 TW6 系列六自由度车辆测试平台，依托 Stewart 并联机构核心技术、自研运动解算与车辆专用洗出算法，打造覆盖轻量化零部件至重型整车全载荷区间、全仿真软件兼容、高度非标定制的工业级车辆仿真测试解决方案，一站式解决车辆研发全流程仿真测试痛点。

二、核心技术架构与工作原理

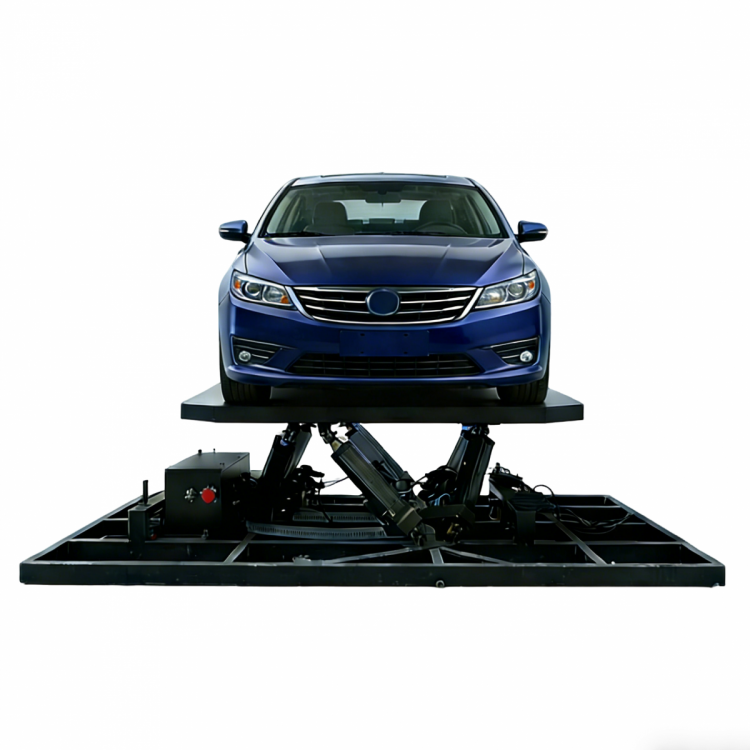

TW6 系列六自由度车辆测试平台以经典 Stewart 六自由度并联机构为主体架构，采用全伺服电动缸闭环驱动方案，区别于串联式设备，具备结构刚度高、无累计定位误差、动态响应快、大负载下姿态稳定等核心优势。

1. 硬件驱动架构
       平台由上下安装平台、六组高精度伺服电动缸、万向铰接轴承、高精度姿态编码器、力反馈传感器组成；六支驱动单元独立受控，通过协同伸缩实现 X（纵移）、Y（横移）、Z（升降）三维平移，俯仰、横滚、偏航三维旋转全维度空间姿态调节。

2. 核心自研算法
        搭载车辆专用多自由度耦合解算算法与专业运动洗出算法，支持国标路谱、实车采集路谱、自定义颠簸 / 制动 / 转向工况曲线无损解析；内置实时姿态补偿模块，自动修正多轴联动产生的运动失真，毫秒级同步响应仿真指令，1:1 还原车辆加速、制动、过弯、越野颠簸、侧风偏移等真实行驶体感与力学载荷。

3. 全闭环反馈控制逻辑
       运动执行过程中，姿态编码器实时采集平台位移、角度数据回传控制器，伺服环 1000Hz 高频闭环校正，消除运动滞后与误差，保障长时间连续测试下姿态重复定位精度稳定，为动力学、自动驾驶算法提供可靠物理激励输入。

三、产品关键参数与性能指标

（一）基础核心参数

（二）六自由度运动性能指标

四、电气系统与软件系统完整规格

（一）电气规格

1. 电源适配：双规格供电兼容 AC220V、AC380V，匹配实验室、工业厂房两种供电标准；

2. 多通道通讯接口：标配千兆以太网（EtheCAT）、USB3.0、RS485，可同步对接车载传感器、视景仿真主机、数据采集仪、上位工控机；

3. 实时控制频率：伺服闭环控制频率 1000Hz，姿态解算环 200Hz，动态响应低延迟，满足自动驾驶硬件在环实时仿真要求；

4. 工业安全防护：安全等级达 PLd/Cat.3，集成过载保护、漏电保护、运动限位硬限位、姿态超限紧急停机多重防护机制，保障 24h 不间断耐久测试安全。

（二）软件系统规格

1. 通用通讯协议：原生支持 EtheCAT、UDP、TCP/IP、USB 串行协议，多设备无缝联调；

2. 全主流车辆仿真软件兼容：可双向数据交互 CarSim、TruckSim、Prescan、MATLAB/Simulink、iRacing 等行业标准仿真平台，构建 “仿真建模 - 平台运动输出 - 数据采集回溯” 一体化测试闭环；

3. 专属六自由度运动控制软件
内置车辆专项洗出算法，支持自定义调节体感强度、六轴运动幅度、运动平滑度；支持导入外部路谱文件、自定义编辑上千种车辆测试工况，自动记录全流程运动数据并支持日志回放、曲线导出分析；

4. 开放二次开发能力：系统完整开放 API/SDK 接口，车企、高校科研团队可基于接口搭建专属自动化测试流程、定制算法验证脚本，适配个性化研发试验体系。

五、六自由度车辆测试平台典型应用场景与行业价值

1. 整车动力学性能标定测试

面向主机厂新车研发，平台可复现砂石路、冰雪路、连续坑洼、长陡坡等全等级路面工况，完成车辆操控稳定性、行驶平顺性、悬架调校、制动系统、NVH 振动噪声全项测试；无需频繁外出场地路试，可在实验室无限次重复同一工况，大幅压缩研发周期，降低燃油、场地、试验车辆损耗成本。

2. ADAS 与自动驾驶算法硬件在环验证

联合仿真软件搭建虚拟城市、高速、乡村交通场景，平台输出真实物理姿态激励，配合车载摄像头、雷达传感器完成自适应巡航、车道保持、紧急制动、自动避让等辅助驾驶与自动驾驶算法验证；可复现实车测试难以开展的极端危险工况，规避道路测试碰撞安全风险，加速智能驾驶算法迭代效率。

3. 车载零部件可靠性耐久测试

覆盖轻量化测试场景，1kg 级小载荷配置可用于车载显示屏、毫米波雷达、电池管理系统、座椅、仪表台等零部件多自由度振动耐久试验；模拟车辆全生命周期行驶振动载荷，快速验证零部件抗疲劳、抗震、密封性能，缩短零部件可靠性验证周期。

4. 商用车 / 特种重载车辆专项测试

TW6 重载型号支持最大 50 吨整车承载，适配重型货车、矿用自卸车、工程特种车辆整车仿真；模拟越野颠簸、重载侧倾、长下坡制动等工况，用于重载底盘、液压悬挂、车载特种设备环境适应性测试，填补国内大载荷车辆仿真测试装备缺口。

5. 高校车辆工程科研与教学试验

为车辆工程、交通运输专业实验室提供标准化仿真试验载体，依托开放软件接口支撑整车动力学、人因工程、自动驾驶控制算法等课题研究；可搭建教学型驾驶模拟系统，用于学生底盘调校实操、危险工况驾驶体感教学。

6. 专业驾驶员模拟实训

集成驾驶座舱、视景系统组成一体化驾驶模拟器，模拟雨天打滑、山路陡坡、紧急避险等高危驾驶场景，用于客运、货运、特种车辆驾驶员岗前实训，在零事故安全环境下提升驾驶员应急处置能力，降低实车实训损耗。

六、产品总结与行业赋能价值

TW6 系列六自由度车辆测试平台是南京拓维运动科技面向汽车数字化测试赛道打造的国产化定制化核心装备，依托自主并联机构运动控制技术、全覆盖载荷规格、高度兼容的软硬件生态、完善工业安全体系，解决传统车辆测试成本高、工况难复现、数据一致性差、设备兼容性弱等核心痛点。

作为专业定制平台厂家，南京拓维运动科技可根据客户试验室尺寸、测试载荷、仿真流程、特殊工况需求完成整机非标定制，为乘用车主机厂、商用车企业、自动驾驶科技公司、汽车检测机构、交通类高等院校提供一站式车辆仿真测试硬件解决方案。

在汽车产业智能化、数字化转型浪潮下，六自由度车辆测试平台推动车辆研发从 “户外实车试验” 向 “实验室数字仿真 + 物理复现” 模式升级，助力行业实现测试流程标准化、试验数据可追溯、研发迭代高效化，持续赋能国内车辆工程技术创新与产业高质量发展。
