机器人机器狗辅助训练测试设备

TW6六自由度机器人训练平台：室内可控仿真环境，破解机器人研发训练行业痛点

一、行业发展背景与核心痛点

随着人形机器人、足式巡检机器狗、车载移动机器人、特种应急作业机器人商业化落地提速，步态平衡、动态姿态补偿、复杂路况自适应算法成为产品性能核心评判标准。当前行业主流采用户外实地测试完成机器人训练，长期存在多重难以根治的研发难题，制约产品迭代效率：

1. 工况不可控、实验无法复现
       户外训练受雨雪、光照、路面、风力等自然变量干扰，斜坡颠簸、船体侧倾、持续高频扰动等标准化动态场景难以稳定复刻，同一组控制算法无法开展多轮对照实验，测试数据离散度高，算法调参缺乏统一基准。

2. 样机损耗大、综合测试成本居高不下
       长期户外高强度颠簸、侧翻扰动训练会加速机器人减速器、关节模组、视觉传感器磨损，样机维修、零部件更换、场地租赁、人力运维叠加，中小研发团队试错成本压力突出。

3. 训练周期冗长，无法全天候连续试验
       实地测试需提前协调场地、等待适宜天气、完成设备转运部署，单次实验筹备周期长；无法实现 7×24 小时不间断标准化训练，大幅拉长机器人算法迭代与产品上市周期。

4. 软硬件集成门槛高，数据分离难解析
       传统简易摇摆台仅支持单轴摆动，多自由度联动存在延迟、抖动，无法对接 MATLAB、CarSim 等主流仿真工具，无开放开发接口，难以分离机器人本体姿态误差与外部环境扰动，数据采集与分析效率极低。

5. 载荷适配断层，非标定制能力薄弱
       市面通用运动平台载荷区间固化，无法兼顾 1kg 轻量化人形机器人精密调姿、数十吨重载车载机器人整机测试，狭小实验室、低温 / 高温特种工况无成熟定制方案。

针对以上行业痛点，南京拓维运动科技作为专业定制平台厂家，自主研发TW6 系列六自由度机器人训练平台，依托成熟 Stewart 并联机构核心技术，在实验室室内搭建全参数可调、可重复复现的动态仿真训练环境，一站式解决机器人全品类研发、标定、教学训练需求。

二、核心技术架构与工作原理

TW6 机器人训练平台采用经典 Stewart 六自由度并联机构架构，由上承载动平台、底部固定基座、6 组高精度伺服驱动支链构成，搭配自研运动学解算控制器与专用洗出算法系统，形成 “机械硬件 + 伺服驱动 + 运动控制 + 仿真软件” 一体化闭环体系：

1. 并联机构刚性结构
       对比传统串联滑轨设备，并联支链对称布局，整机结构刚度更高、无累积定位误差、动态响应速度更快，长期重载运行无明显精度漂移，适配机器人长时间连续姿态训练。

2. 多自由度协同解算技术
       内置自研六自由度运动解算内核，可独立或同步输出俯仰、横滚、偏航三轴旋转与纵移、横移、升降三轴直线运动，精准模拟路面颠簸、船体摇摆、车辆加减速、侧滑偏移等复合动态扰动工况。

3. 自适应姿态补偿洗出算法
       搭载专业运动洗出滤波算法，在有限机械行程内等效还原大尺度运动体感，自动补偿机器人自重带来的姿态偏移，消除训练过程中的运动失真、抖动滞后问题，保障仿真工况与真实物理环境高度拟合。

4. 全闭环伺服实时控制
       伺服执行单元采用全闭环位置反馈，伺服环控制频率达 1000Hz，姿态环 200Hz，毫秒级同步响应机器人仿真信号，实现虚拟仿真指令与平台机械运动无延迟联动。

三、产品关键参数与性能指标

（一）基础核心参数

（二）六自由度运动性能指标

四、电气系统与软件全链路规格

1. 电气硬件规格

• 供电电源：兼容 AC220V 单相、AC380V 工业三相供电，适配实验室与工厂车间两种供电场景；

• 通讯硬件接口：千兆以太网 EtheCAT、USB3.0、RS485 多总线并行输出；

• 控制响应频率：伺服闭环 1000Hz，姿态姿态闭环 200Hz；

• 安全防护等级：PLd/Cat.3 工业安全标准，集成过载保护、漏电保护、机械硬限位三重安全机制，避免机器人训练过程中设备碰撞、过载损坏。

2. 配套控制系统与软件规格

1. 支持通讯协议：EtheCAT、UDP、TCP/IP、USB 串行多协议兼容；

2. 主流仿真软件兼容：原生适配 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink，实现机器人半实物联合仿真；

3. 专属运动控制软件：配套拓维自研六自由度运动控制软件，内置标准化机器人训练工况库，支持体感强度、运动幅度、扰动频率自定义调节；

4. 二次开发开放能力：全系统开放 API/SDK 开发接口，支持研发团队自定义机器人训练工况、数据日志全程记录与离线回放，便于算法迭代对比分析。

五、机器人训练平台典型应用场景与产业价值

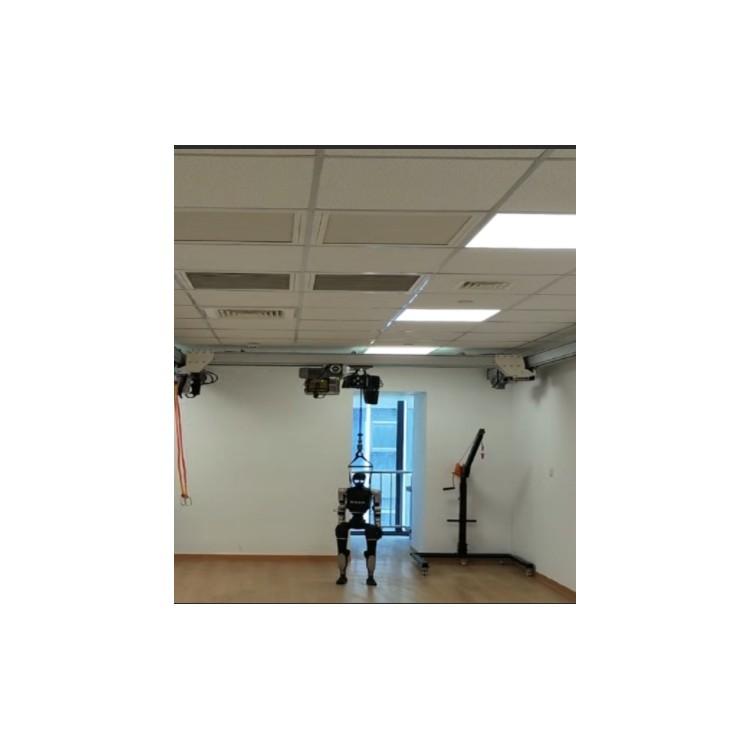

1. 人形机器人、足式机器狗研发步态训练

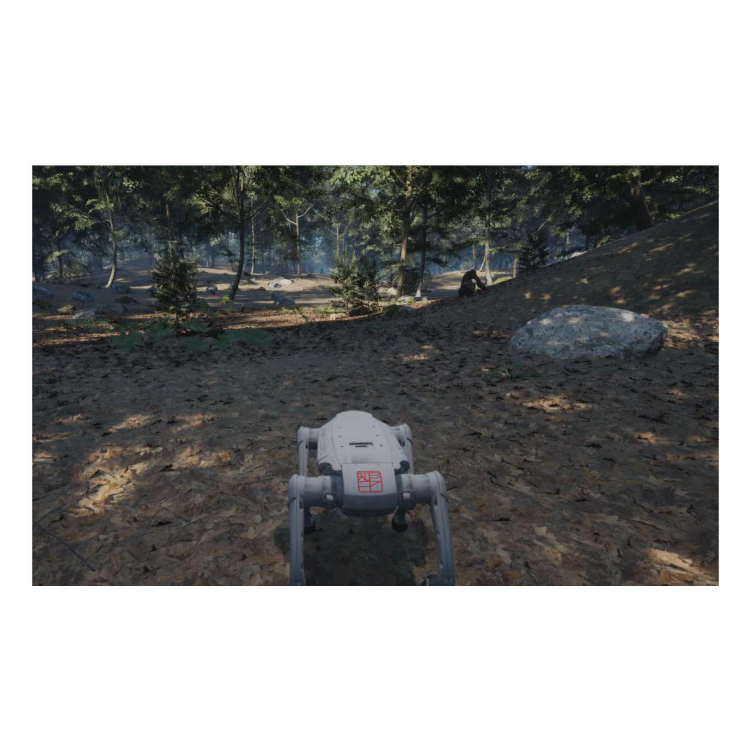

模拟野外崎岖山路、连续坡道、海浪摇摆、碎石颠簸等动态环境，完成机器人重心平衡算法、落地姿态补偿、抗扰动稳定性训练，替代户外长期实地测试，样机损耗降低 60% 以上，研发周期缩短 30%+。

2. 车载 AGV、巡检机器人动态可靠性验证

复现车辆急加速、紧急制动、高速转向、路面侧滑、持续振动工况，验证机器人视觉导航、抓取定位、自主避障系统在持续扰动下的精度稳定性，完成零部件耐久与控制算法同步标定。

3. 高校机器人工程专业教学实训设备

作为自动化、机器人实验室标准实训装备，用于六自由度并联机构运动学教学、机器人动力学半实物仿真、课程实验、毕业设计与学科竞赛，统一标准化教学基准，减少实体实训机器人损耗。

4. 特种应急、机器人标准化检测标定

 第三方检测机构、科研院所搭建合规可追溯测试环境，完成防爆巡检、搜救特种机器人抗冲击、姿态容错、连续作业可靠性检测，测试数据具备完整溯源能力，满足产品资质验收标准。

核心落地价值总结

1. 降本：室内 7×24 小时不间断训练，省去户外场地、转运、样机维修高额成本；

2. 提效：工况一键复现、数据自动存储回放，算法迭代速度大幅提升；

3. 标准化：统一量化动态扰动基准，消除自然环境变量干扰，测试结果具备横向对比价值；

4. 高兼容：软硬件全开放生态，适配轻量化至重载全品类机器人，支持深度定制开发。

六、品牌实力总结

南京拓维运动科技深耕六自由度运动仿真装备研发制造，是国内具备完整自主机械设计、伺服驱动、运动控制算法、仿真软件开发全链路能力的定制平台厂家，主打 TW6 系列机器人训练平台、姿态摇摆台、精密隔振仿真设备。
       依托国产化核心部件与成熟非标定制体系，设备满足科研院校、机器人企业、检测机构多场景严苛使用需求，设备通过工业安全 PLd/Cat.3 等级认证，软硬件一体化交付、全周期技术运维，为机器人行业研发、训练、检测提供稳定可靠的国产化运动仿真解决方案，赋能机器人产业标准化、智能化升级。
