TW6系列船舶摇摆测试台：六自由度高精度海况模拟，破解船舶测试行业核心难题

一、行业背景与核心痛点

随着远洋航运、海洋科考、舰船装备国产化进程加速，船舶耐波性验证、船载设备可靠性检测、船员海上实操实训已成为船舶研发、海事教学、海工装备检测的刚需环节。传统测试模式高度依赖实船出海试验，行业长期面临多重难以规避的痛点，现有常规摇摆试验设备性能短板突出：

1. 海况复现精度不足，试验数据失真
       普通单 / 二自由度摇摆台仅能模拟单一角度倾斜，无法同步还原横摇、纵摇、偏航、升降、纵移、横移复合海浪工况；通用平台海浪谱拟合度不足 90%，姿态误差偏大，无法复刻 3~9 级风浪、涌浪叠加、船舶急转向等极端动态工况，测试数据与真实海上运行状态偏差显著，拉长船舶研发迭代周期。

2. 载荷适配性差，非标改造成本高
       市面标准化摇摆台载荷区间固定，无法兼顾小型导航传感器、船载通信天线轻量化测试，以及整舱驾驶模拟、船体模型重载试验；设备安装尺寸固化，难以匹配实验室、检测中心、海事院校差异化安装空间，非标改造周期长、额外投入高。

3. 软硬件生态封闭，联合仿真难以落地
       多数传统测试台通讯协议私有化，无法对接 MATLAB/Simulink、Prescan、CarSim 等船舶动力学仿真软件；控制算法老旧，多轴同步延迟高，不支持海况工况自定义、批量试验与数据回放，科研机构二次开发受限。

4. 实船测试成本高、风险不可控
       出海试验需消耗大量燃油、人力运维成本，极端大风、暴雨、巨浪等危险工况无法主动复刻；海上环境不可控，试验变量难以统一，重复性试验无法开展，船员实训存在人身安全隐患。

5. 进口设备落地门槛高
       海外高端船舶摇摆模拟设备采购价格昂贵，定制交付周期超 12 个月，售后响应滞后，系统无开放开发接口，高湿盐雾工况下适配性差，运维成本居高不下。

针对以上全行业共性难题，南京拓维运动科技作为专业定制平台厂家，自主研发 TW6 系列船舶摇摆测试台，以 Stewart 六自由度并联机构为核心，搭载自研船舶专用运动洗出算法，打造国产化高精度、全工况、可定制船舶海况模拟解决方案，一站式覆盖船舶科研、设备检测、航海实训全场景测试需求。

二、船舶摇摆测试台核心技术架构与工作原理

TW6 船舶摇摆测试台依托成熟六自由度并联机构技术搭建整体运动基座，采用全电动伺服多支链协同驱动架构，结合实时姿态补偿、动态隔振、闭环伺服反馈三大核心技术，实现船舶六维度运动精准复现。

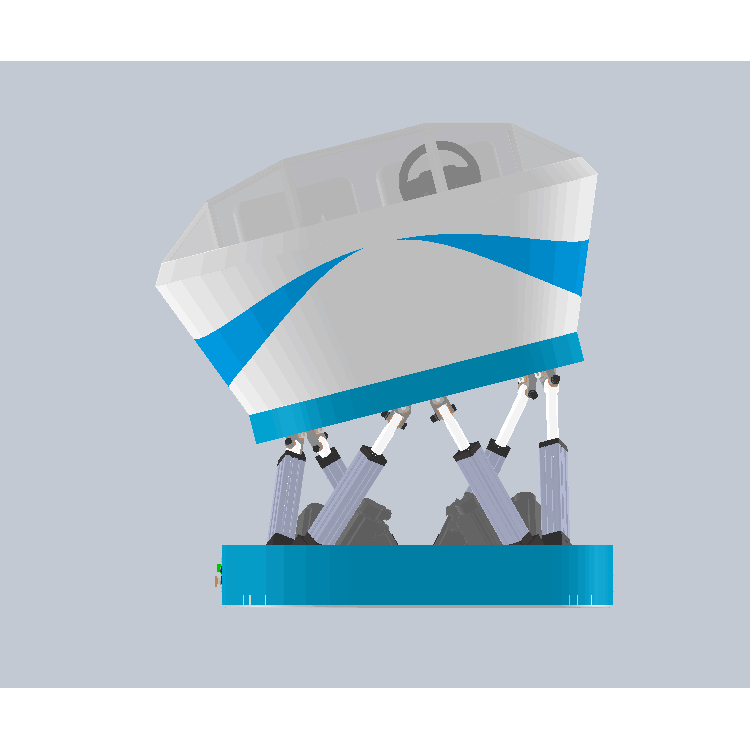

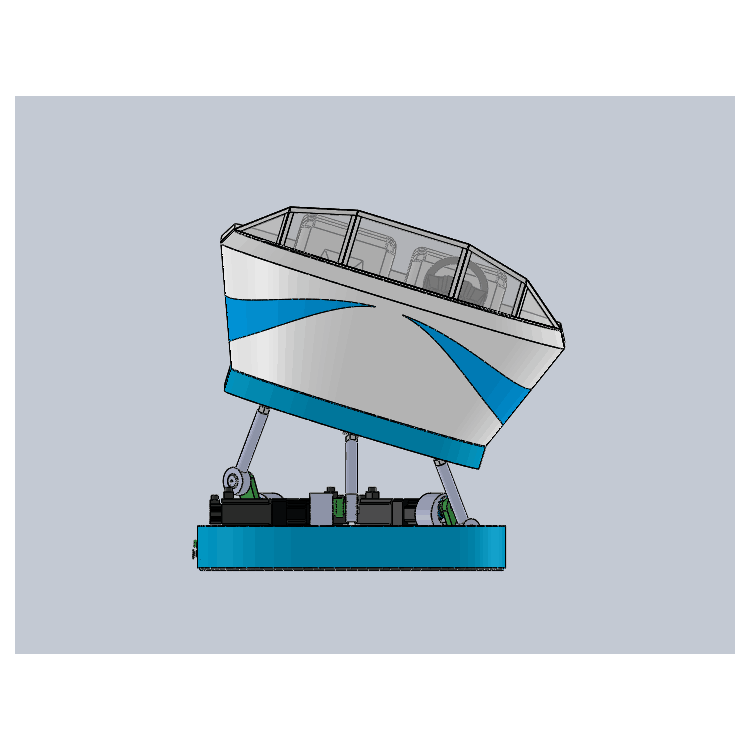

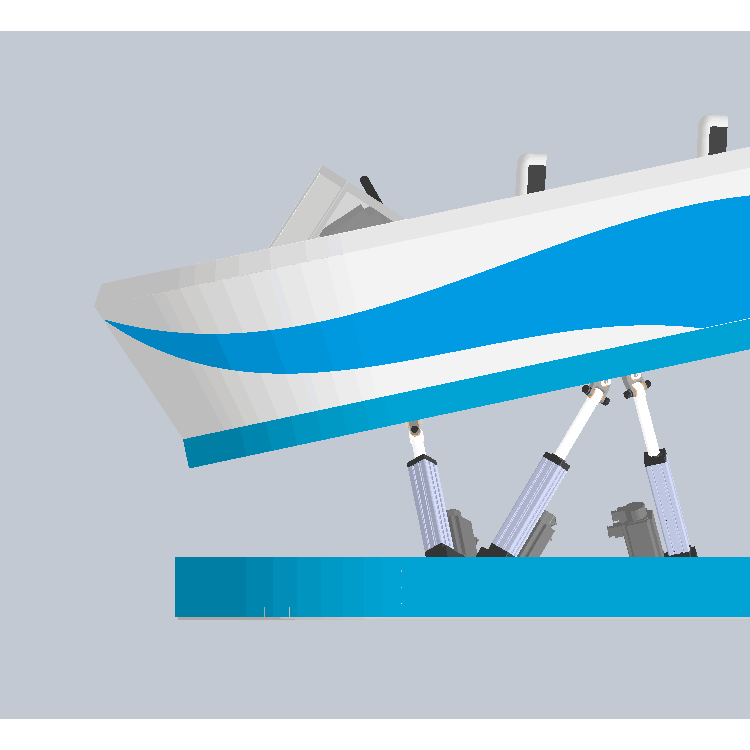

1. Stewart 并联机构主体架构
       区别于串联式运动设备，并联结构具备结构刚度大、承载能力强、动态响应快、重复定位精度高优势，六组伺服电动缸独立协同伸缩，同步输出俯仰、横滚、偏航、纵移、横移、升降六向复合运动，完整复刻船舶在风浪、洋流、风载耦合作用下的真实摇摆姿态。

2. 船舶专用动态洗出算法
       内置拓维专属海事洗出算法，可导入海浪谱、船舶水动力模型、航速、吃水深度等参数实时解算运动指令，在保证海上体感真实度的前提下，自动约束平台运动行程，避免超程风险；支持 0~9 级海况一键切换，涌浪、乱流、船舶急转向、靠离泊等复合工况自由编辑。

3. 全闭环姿态补偿技术
       搭载高精度姿态传感器，毫秒级采集平台实时位移、角度数据，伺服系统实时修正机械间隙、负载形变带来的运动误差，姿态定位误差≤0.02°，位移重复定位精度≤0.01mm，长时间连续运行无姿态漂移。

4. 工业级隔振防护设计
       平台底部集成专业隔振平台，降低设备运行振动传导，适配实验室精密检测环境；整机做防盐雾、高湿防腐处理，工作温度覆盖 - 20℃~70℃，可长期稳定运行于海事检测潮湿工况。

三、船舶摇摆测试台关键参数与性能指标

核心基础参数

六自由度运动性能指标

四、电气系统与软件控制规格

1. 电气硬件规格

• 电源标准：AC220V / AC380V 双规格可选，适配国内工业实验室供电体系

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485，多通道同步数据传输

• 控制频率：伺服环 1000Hz，姿态环 200Hz，多轴同步控制无滞后

• 安全等级：PLd/Cat.3 工业安全标准，集成过载、漏电、超行程多重联锁保护，测试过程自动预警停机，保障样品与设备安全。

2. 配套软件系统规格

1. 多协议兼容通讯
       原生支持 EtheCAT、UDP、TCP/IP、USB 串行通讯协议，无缝对接各类上位机、数据采集仪。

2. 全仿真软件生态适配
       兼容 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 主流动力学仿真工具，可直接导入船舶水动力仿真数据联动平台运动，开展联合仿真试验。

3. 专属六自由度运动控制软件
       配套拓维自研船舶摇摆专用控制软件，可视化操作界面，独立调节六轴运动幅度、体感强度、运动周期；内置海量标准海浪工况模板，支持自定义海况脚本、批量自动化测试流程。

4. 开放二次开发能力
       完整开放 API/SDK 接口，支持科研单位、船厂自主开发专属测试程序；全流程数据日志存储、曲线回放、原始运动数据导出，支撑船舶耐波性、设备疲劳寿命深度数据分析。

五、船舶摇摆测试台典型应用场景与行业价值

1. 船载电子设备可靠性环境测试

为导航雷达、卫星通信天线、船舶仪表、动力控制器、水下探测传感器提供标准化摇摆耐久试验。通过船舶摇摆测试台持续复现长期海浪摇摆、高低温耦合工况，提前验证设备抗振动、抗倾斜稳定性，在实验室完成可靠性筛选，大幅缩减实船海试频次，降低设备研发验证成本。

2. 船舶耐波性与船体动力学科研试验

面向船舶设计院、海洋工程研究所、高校船舶专业，依托平台高精度六轴复合运动，开展新型船型稳性、船体结构疲劳、浮式平台运动响应、动力定位系统模拟试验。试验工况可无限次重复，变量可控，试验数据具备统一对比基准，支撑船舶型线优化、海洋平台结构迭代研发。

3. 海事院校船员沉浸式操控实训

搭配全真船舶驾驶舱搭建航海模拟实训系统，船舶摇摆测试台 1:1 复刻近海、远洋不同等级风浪、浅滩、暴雨、船舶失控、紧急避碰、靠离泊等全场景摇摆姿态。学员在室内安全环境完成反复实操训练，无需出海，规避海上实训安全风险，节约燃油、船舶运维成本，实现航海技能标准化批量教学。

4. 海上特种装备与海洋平台模拟检测

适用于海上风电运维平台、海上科考浮体、无人船、水下机器人整机摇摆试验，模拟风浪流复合载荷，验证装备机械结构、液压系统、载荷补偿装置运行稳定性，为海工装备出厂检测提供标准化陆上联调方案。

核心应用价值总结

1. 降本增效：替代 60% 以上出海试验需求，省去船舶租赁、燃油、出海人力成本，单项目研发周期缩短 30% 以上；

2. 工况可控可复现：不受自然海况、季节、天气限制，极端危险工况安全模拟，试验数据一致性高；

3. 国产化替代：性能对标进口高端摇摆模拟设备，采购、运维成本大幅降低，定制交付周期缩短 60%；

4. 全流程数字化试验：软硬件一体化解决方案，支持数据全记录、仿真联合运算、自主二次开发，适配科研、检测、教学多元化需求。

六、结语

海洋工程与船舶产业正向智能化、标准化、国产化快速升级，高精度、可定制、高兼容的船舶摇摆测试台，已成为船舶研发、设备检测、航海实训不可或缺的核心试验装备。

南京拓维运动科技深耕六自由度运动仿真装备研发，依托 TW6 系列船舶摇摆测试台成熟技术体系，可为船舶制造企业、海事科研院所、航海院校提供从载荷选型、尺寸非标定制、软硬件适配、上门安装调试到长期维保的全流程定制服务。以工业级并联运动技术赋能船舶测试标准化、数字化升级，助力国内海洋装备产业高质量发展。
