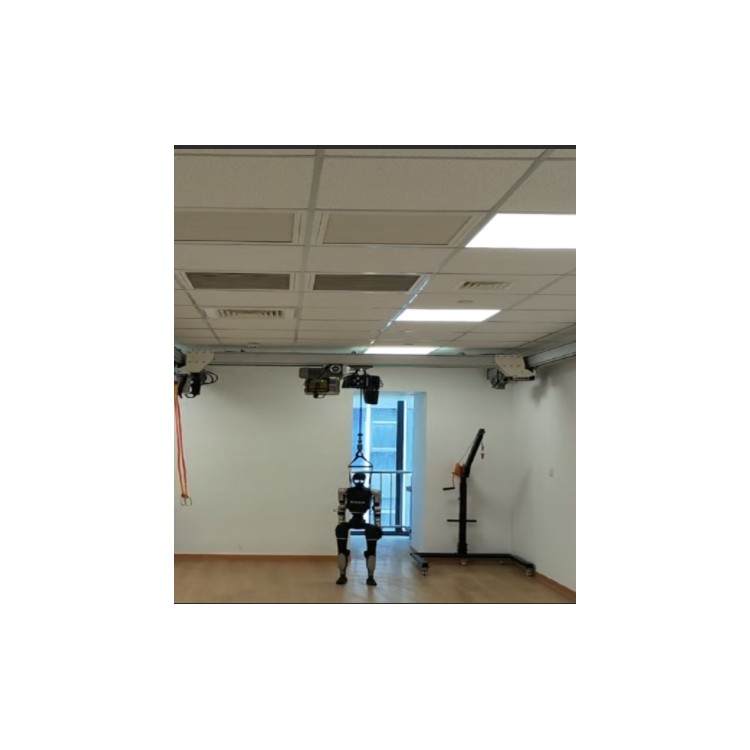

六自由度足式机器人辅助训练设备

TW6系列足式机器人测试平台｜室内标准化六自由度仿真测试解决方案

一、行业发展背景与核心测试痛点

随着双足人形机器人、四足巡检机器狗、六足特种作业机器人在工业安防、应急救援、电力巡检、航天测试、高校科研领域规模化落地，足式机器人运动控制、步态平衡、扰动抗干扰性能验证成为产品迭代核心环节。当前行业传统测试模式存在多重难以突破的短板，严重制约研发效率与测试数据标准化：

1. 户外实地测试工况不可控、不可复现
       野外路面坡度、颠簸、侧滑、高低落差无法量化，相同步态算法多次测试数据离散度极高，难以精准对比迭代效果；雨雪、高低温、大风等天气会中断测试流程，研发周期拉长。

2. 简易工装维度单一，无法模拟复合扰动
       传统单轴倾斜台、固定坡道仅能实现单一角度俯仰调节，无法同步复现俯仰、横滚、偏航、三维平移叠加的真实动态路面，难以验证机器人在颠簸、侧移、沉降复合扰动下的姿态补偿算法。

3. 实地测试样机损耗高、研发成本居高不下
       反复户外行走、摔倒磕碰会损伤足式机器人关节伺服、视觉传感器、力觉采集模块，样机维修、备件更换成本高昂；极端环境下传感器标定失效，测试数据可信度低。

4. 缺乏统一标准化室内测试载体，行业验证无统一标尺
       国内足式机器人暂无通用室内动力学仿真测试设备，企业、高校实验室测试环境不统一，产品性能横向对标、第三方可靠性认证缺乏硬件支撑，难以满足国标测试规范落地要求。

5. 液压式运动平台存在污染隐患
       传统液压六自由度平台易漏油，油污腐蚀精密机器人电子元器件，无法适配无尘、精密传感实验室测试场景。

针对以上全行业共性痛点，南京拓维运动科技作为专业定制平台厂家，自主研发 TW6 系列足式机器人测试平台，采用电动伺服 Stewart 并联机构，搭建全参数可控、工况可复现、室内全天候运行的标准化仿真测试环境，一站式解决足式机器人步态调试、扰动抗扰、极端地形适配、半实物联合仿真全流程测试需求。

二、核心技术架构与工作原理

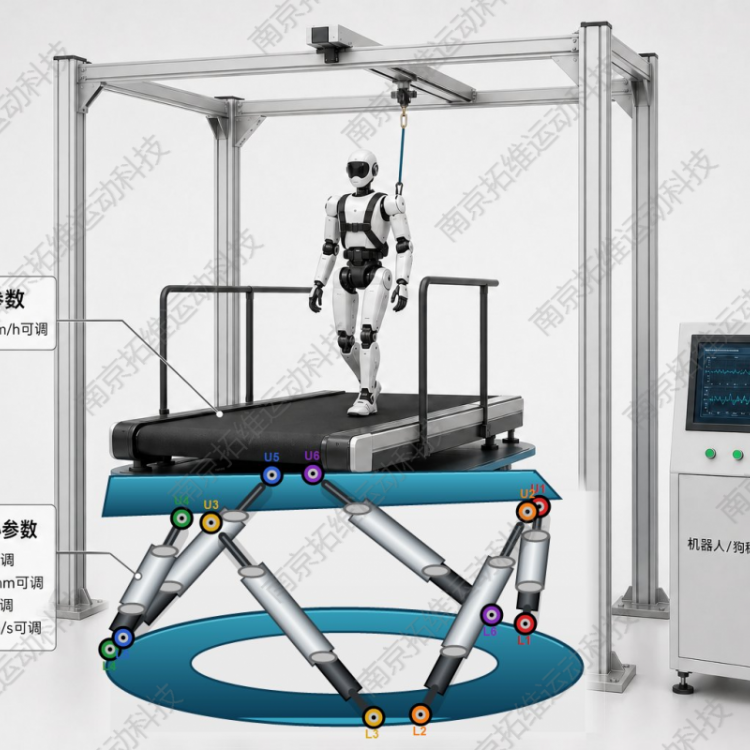

TW6 足式机器人测试平台基于经典Stewart 六自由度并联机构架构，采用六支链独立伺服电动驱动方案，区别于传统液压驱动，无油污渗漏、洁净度高，适配搭载多传感器的精密足式机器人整机测试。

1. 六支链同步伺服驱动技术
       六组高精度伺服电动缸独立闭环控制，实时同步解算台面六维运动轨迹，伺服环控制频率达 1000Hz，可毫秒级响应地面动态扰动输入；当足式机器人行走落地产生瞬时冲击载荷时，系统搭载实时姿态补偿算法，抑制台面抖动，保障动力学采集数据一致性。

2. 多维度复合运动耦合解算技术
       内置六自由度运动解算内核，支持俯仰、横滚、偏航三轴姿态与纵移、横移、升降三轴线性位移任意叠加联动，无级调节运动幅度与扰动频率，精准模拟碎石颠簸路面、侧倾滑坡、阶梯落差、船体晃动、地面瞬时沉降等复合真实工况。

3. 全域环境适配结构设计
       整机工作温度覆盖 - 20℃~70℃，可配套高低温试验舱集成使用，完成足式机器人高低温环境下步态稳定性、传感器标定联合测试；台面尺寸、安装接口支持非标定制，适配 1kg 小型科研双足样机至 50 吨重载特种六足机器人全载荷区间。

4. 工业安全冗余架构
       整机安全等级达 PLd/Cat.3 标准，内置过载、漏电、超行程多重硬件保护，实时监测伺服支链载荷，当足式机器人摔倒冲击过载时自动锁止台面，避免机器人与测试设备二次损坏。

三、产品关键参数与性能指标

TW6 足式机器人测试平台核心参数总表

四、电气与软件完整系统规格

（一）电气硬件规格

1. 电源适配：兼容 AC220V/AC380V 双供电模式，满足实验室、工业产线不同配电环境；

2. 通讯硬件接口：千兆以太网（EtheCAT）、USB3.0、RS485 工业总线，高速数据实时交互；

3. 安全防护体系：整机 PLd/Cat.3 安全等级，集成电流过载保护、行程限位保护、漏电保护、紧急停止回路。

（二）软件控制系统规格

1. 原生通讯协议：EtheCAT、UDP、TCP/IP、USB 串行，无缝对接足式机器人主控单元、力传感器、IMU 惯性模块；

2. 多仿真软件兼容：原生适配 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流动力学仿真平台，支持机器人半实物联合仿真测试；

3. 拓维专属六自由度运动控制软件：内置专业运动洗出算法，可视化自定义运动幅度、扰动频率、体感强度；支持一键生成标准化测试工况模板，批量自动化循环测试；

4. 二次开发拓展能力：全面开放 API/SDK 开发接口，支持用户自主编写测试脚本、自定义扰动工况、自动数据采集；

5. 数据日志管理：全程存储台面六维运动轨迹、机器人姿态、关节力矩全时序数据，支持离线回放、多组测试数据对比导出，为运动控制算法迭代提供完整量化依据。

五、足式机器人测试平台典型应用场景与产业价值

1. 双足人形机器人研发步态平衡测试

模拟斜坡侧倾、地面颠簸、瞬时侧向推力扰动工况，开展人形机器人全身重心调控、落地力控、摔倒恢复算法迭代；室内可 24 小时不间断循环测试，无需户外场地，大幅降低人形样机摔倒损耗，算法迭代周期缩短 30% 以上。

2. 四足巡检机器狗可靠性验证

面向电力、化工、矿山巡检机器狗，复现厂区碎石路面、湿滑坡道、设备振动扰动、阶梯落差环境，测试机器狗自主越障、机身姿态补偿、长时动态行走稳定性，完成 IP 防护、极端温度联动可靠性测试。

3. 特种六足机器人 / 应急仿真测试

模拟船舶海浪摇摆、山地连续起伏、灾后凹凸废墟复合扰动，验证重载六足救援机器人在动态不稳定地面的负重行走、地形自适应能力，满足特种装备标准化检测需求。

4. 高校机器人实验室科研教学

用于自动化、机器人工程专业六自由度并联机构动力学教学；支撑足式机器人强化学习、运动学解算、抗扰动控制课题实验，搭建标准化科研实训测试平台。

5. 足式机器人第三方标准化检测

统一室内仿真测试环境，按照行业测试规范复现标准扰动工况，完成不同品牌足式机器人运动性能横向对标，支撑产品认证、性能报告出具，补齐行业标准化测试硬件短板。

核心应用价值总结

1. 测试工况 100% 可复现：所有坡度、颠簸、位移扰动参数数字化存储，多次测试变量统一，数据具备对比参考价值；

2. 全室内全天候作业：不受雨雪、高低温、昼夜环境限制，搭配温舱实现极端环境联合测试；

3. 大幅降低样机损耗：减少户外反复行走、摔倒损坏，缩减备件与维修成本；

4. 缩短产品研发周期：标准化自动化批量测试，替代低效人工户外调试，加速足式机器人算法迭代与产品落地；

5. 统一行业测试标准：提供标准化室内动力学仿真载体，推动足式机器人检测流程规范化。
