IEC60332标准CAT6 CWB/SWB/SWA LSZH阻燃铠装数据缆
FTX-CAT6 U/UTP4P23 CWB/SWB/SWA
FTX-CAT6 F/UTP4P23 CWB/SWB/SWA
FTX-CAT6 SF/UTP4P23 CWB/SWB/SWA
 |  |
应用
六类双绞线是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。
标准
ISO/IEC 11801、 EN 50173、 ANSI/TIA/EIA 568
防火标准
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

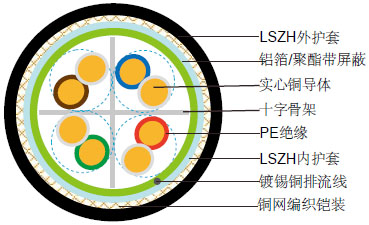

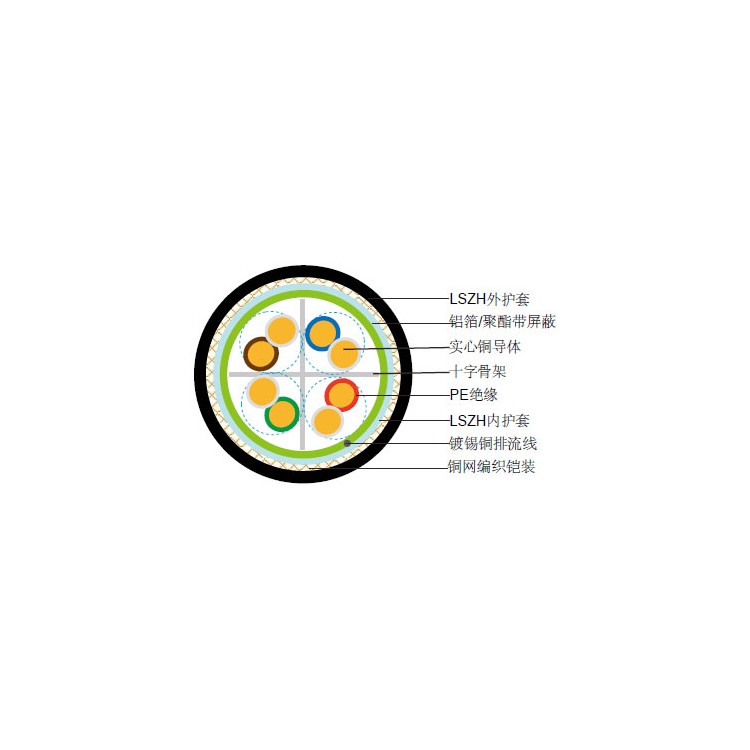

线缆结构
| 导体 | 23AWG 实心裸铜 |
|---|---|
| 绝缘 | HDPE |
| 绞和 | 两个导体绝缘绞和成对 |
| 内护套 | 阻燃LSZH |
| 铠装 | CWB: 铜网编织 |
| SWB: 钢丝编织铠装 | |
| SWA: 钢丝铠装 | |
| 外护套 | 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
| Cat6 F/UTP | 此款线缆为铝箔总屏蔽带排流线。 |
| Cat6 SF/UTP | 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。 |
物理性能和热性能
| 最大操作温度 | -30°C - +75°C |
|---|---|
| 最小弯曲半径(移动状态) | 8×总外径 |
| 最小弯曲半径(固定状态) | 4×总外径 |
