600/1000V XLPE绝缘PVC护套铠装阻燃电力缆 (2-5芯&多芯)
FGD400 1RVMV-R (CU/XLPE/PVC/SWA/PVC 600/1000V Class 2)
 |  |
应用
BS6724标准多芯600/1000V XLPE绝缘PVC护套钢丝铠装电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
阻燃电缆设计符合 BS 6724标准
防火性能
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
600/1000V

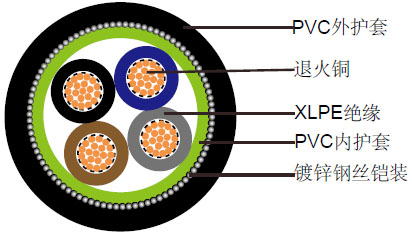

线缆结构
| 导体 | 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2 |
|---|---|
| 绝缘 | 交联聚乙烯复合物 |
| 内护套 | PVC 复合物 |
| 铠装 | 镀锌钢丝 |
| 外护套 | 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
绝缘颜色遵循标准 BS 7671
| 带接地导体 | 不带接地导体 | |
|---|---|---|
| 2芯 | - | 棕色， 蓝色 |
| 3芯 | 黄绿线, 棕色，蓝色 | 棕色, 灰色, 黑色 |
| 4芯 | 黄绿线，棕色，灰色，黑色 | 棕色, 灰色, 黑色, 蓝色 |
| 5芯 | 黄绿线，棕色，灰色，黑色, 蓝色 | 棕色, 灰色, 黑色, 蓝色, 黑色 |
| 5芯以上 | 黄绿线, 黑色数根 | 黑色数根 |
护套颜色：黑色或根据客户要求
物理性能和热性能
| 工作温度范围 | 最大90°C对于XLPE |
|---|---|
| 短路过载温度可达250°C(5s) | |
| 最小弯曲半径 | 10 x 总外径 |
