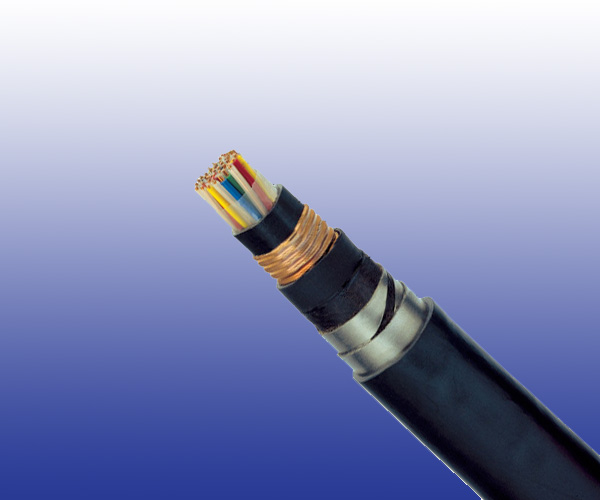

ZPAU & ZPAU-SH 主信号电缆(交流电气线路)
应用
该电缆用于交通控制中心和轨道沿线设备房之间的连接。电缆经特殊设计以提供较好的感应保护( 感应电压为100V/km 的情况下，R.F.= 0.26)，适合安装在交流25KV 电气化城际铁路中。
标准
SNCF CT 445 / SNCT ST 698G
NF F 55-698

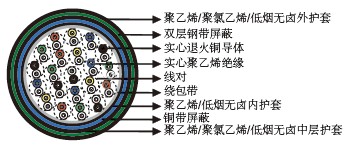

结构
导体：实心退火铜导体，标称截面积1.0/1.5mm2。
绝缘：实心聚乙烯。
成缆单元：每两根绝缘线绞合成一个线对。
成缆方式：线对螺旋层绞形成缆芯。
缆芯绕包：塑料带搭接缠绕。
内护套：聚乙烯。低烟无卤阻燃护套可选，遵照NF C 32 070.2.2(C1) 标准。
静电屏蔽：一层皱纹铜带。
中层护套：聚乙烯/ 聚氯乙烯。低烟无卤阻燃护套可选，遵照NF C 32 070.2.2(C1) 标准。
电磁屏蔽：两层0.5mm 钢带螺旋缠绕。
外护套：聚乙烯/ 聚氯乙烯。低烟无卤阻燃护套可选，遵照NF C 32
在 20℃的电气性能
| 标称导体直径 | mm | 1.13 | 1.38 |
| 标称导体截面积 | mm² | 1.0 | 1.5 |
| 最大导体电阻 (DC) | Ω/km | 18.1 | 12.31 |
| 最小绝缘电阻 @500 V DC (3mins) | MΩ.km | 5000 | 5000 |
| 最大互电容 @1000Hz (AC) | nF/km | 55 | 55 |
| 最大电容不平衡(线对之间) @800Hz | |||
| 100% 情况下 | pF/500 m | 400 | 400 |
| 90% 情况下 | pF/500 m | 200 | 200 |
| 衰减 @45KHz | dB/km | 2.5 | 2.5 |
| 特性阻抗 @45KHz | Ω | 120 | 120 |
| 介电强度，导体之间(直流电压3secs) | V | 4500 | 4500 |
| 工作电压 (AC/DC) | V | 450/750 | 450/750 |
| 峰值( (AC) | V | 900 | 900 |
机械和热性能
最小弯曲半径：8×OD( 静态) ；10×OD( 动态)
温度范围：-40℃～ +70℃ ( 工作中) ；-20℃～ +50℃ ( 安装中)
屏蔽系数
| 感应电压 (V/km) Em | 28 | 32 | 37 | 42 | 47 | 50 | 70 | 80 | 100 | 120 | 170 | 225 |
| 屏蔽系数 @50Hz Rk | 0.75 | 0.70 | 0.60 | 0.50 | 0.40 | 0.35 | 0.30 | 0.28 | 0.26 | 0.25 | 0.24 | 0.25 |
