应用
该电缆专为1500V 直流电气线路的主信号电路而设计。
标准
SNCF CT 445
NF F 55-698

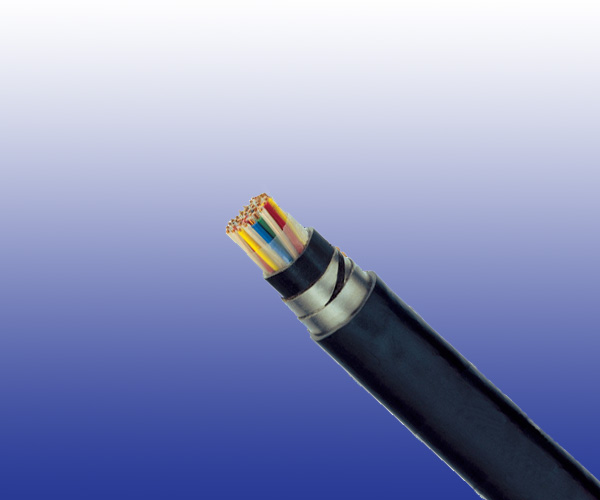

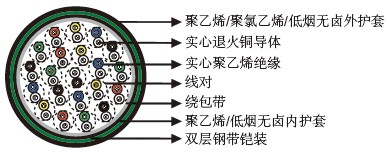

结构
导体：实心退火铜，标称截面积1.0mm2。
绝缘：实心聚乙烯。
成缆单元：两根绝缘线绞合成一个线对。
成缆方式：线对螺旋扭绞成为缆芯。
缆芯绕包：塑料带搭接缠绕。
内护套：聚乙烯。低烟无卤阻燃护套可选，遵照NF C 32 070.2.2(C1) 标准。
机械保护：两层钢带(0.15/0.2/0.5mm，取决于线对总数) 螺旋缠绕。
外护套：聚乙烯/ 聚氯乙烯，低烟无卤阻燃护套可选，遵照NF C 32 070.2.2(C1) 标准。
备注：ZPFU ：聚乙烯/ 聚氯乙烯护套；ZPFU-SH ：低烟无卤护套
在 20℃的电气性能
| 标称导体直径 | mm | 1.13 | 1.38 |
| 标称导体截面积 | mm² | 1.0 | 1.5 |
| 最大导体电阻 (DC) | Ω/km | 18.1 | 12.31 |
| 最小绝缘电阻 @500 V DC (3mins) | MΩ.km | 5000 | 5000 |
| 最大互电容 @1000Hz (AC) | nF/km | 55 | 55 |
| 最大电容不平衡(线对之间) @1000Hz | pF/500 m | 400 | 400 |
| 衰减 @45KHz | dB/km | 2.5 | 2.5 |
| 特性阻抗 @45KHz | Ω | 120 | 120 |
| 介电强度，导体之间(直流电压3secs) | V | 4500 | 4500 |
| 工作电压 (AC/DC) | V | 450/750 | 450/750 |
机械和热性能
最小弯曲半径：8×OD( 静态) ；16×OD( 动态)
温度范围：-40℃～ +70℃ ( 工作中) ；-20℃～ +50℃ ( 安装中)
