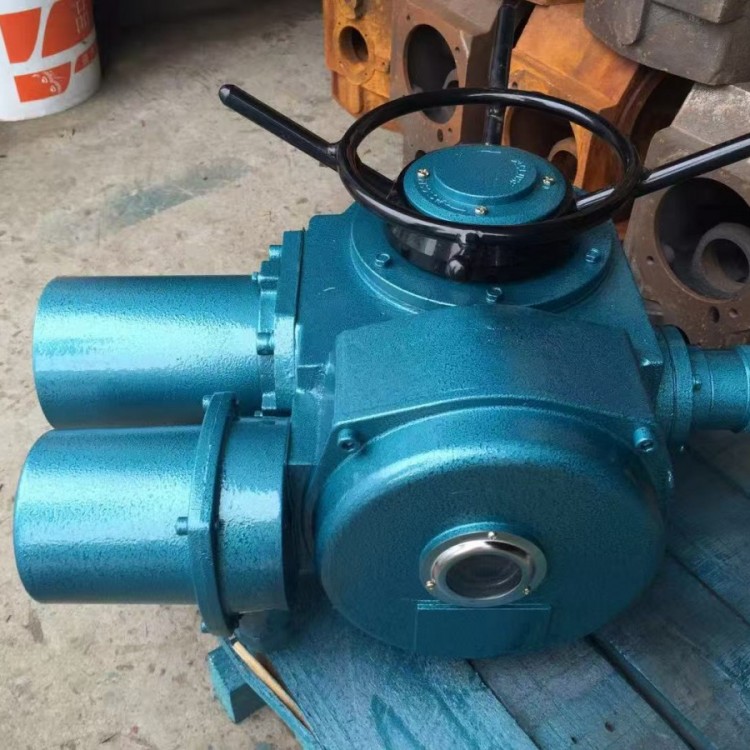

江苏DZW系列电动执行机构模块控制组件

江苏DZW系列电动执行机构模块控制组件是扬州纬沃围绕DZW多回转阀门电装配套的核心电控单元，把机械传动与电气控制集成为一体，适配闸阀、截止阀、节流阀等多回转阀门的开环/闭环控制。

模块构成

控制组件通常由五部分集成在一块可翻转安装板上：

• 行程控制器：齿轮十进制计数器机构，凸轮驱动微动开关切断电路，精度高、全系列通用；




• 力矩控制器：曲拐插于可回窜蜗杆环槽，窜动量正比于输出力矩，刻度盘可读可设定，带过载切断与故障信号输出；




• 开度机构：指针就地指示，同步带动电位器（典型1kΩ）供远方4~20mA阀位反馈；




• 控制单元：薄膜按键面板+功能板+交流接触器（或可控硅），插件式连接，可整体拆卸或分体安装；




• 多功能模块：相位识别、接触器互锁、电源板合一，部分型号叠加WK功率控制器或智能控制模块，支持红外遥控非侵入调试。




功能特点

支持就地/远方/总线（RS485可选）三种控制模式，可拨码设定正/反作用，信号丢失时可选择保持原位、全开、全关三种策略；内置缺相、过力矩、电子互锁、禁动延时、丢信、温度等保护，输入/输出通道光电隔离（耐2000V浪涌）。阀位反馈采用一次开闭自校准技术，无需反复调节。

主要参数

电源AC380V（三相三线/四线，可自动识别相序），阀位输出4~20mA（负载≤750Ω），防护IP55~IP65，环境-30~+70℃，输出功率0.03~15kW，适配DZW10~DZW180全规格。广泛用于电力、石化、水务等管道的阀门自动化改造。
