扬州纬沃户外开关型阀门电动装置行程计数器DZW

扬州纬沃 DZW 户外开关型阀门电动装置·行程计数器 说明

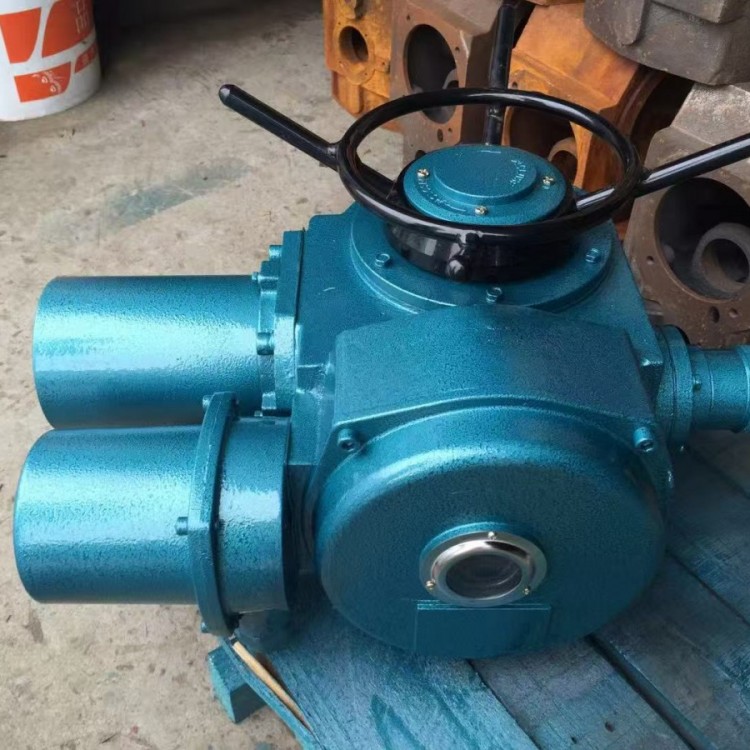

DZW 系列多回转阀门电动装置（俗称"电装/电动头"）是扬州纬沃自动化面向电力、石油、化工、冶金、污水处理等行业推出的驱动设备，主要用于闸阀、截止阀、水闸门等多回转类阀门的开启、关闭与远程控制。户外开关型整机防护等级 IP55（特殊订货 IP67），环境温度 -20~+60℃，电机三相 380V、控制线 220V、远程 24VDC，支持现场按钮、DCS/PLC 集控与远控，可输出 4-20mA 阀位反馈。

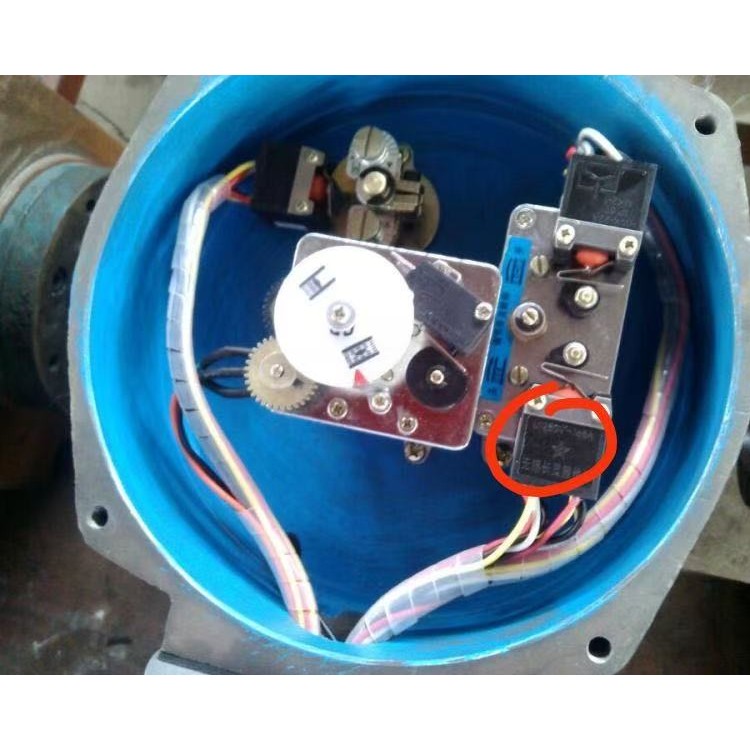

行程计数器是 DZW 户外开关型实现"到位自停"的核心部件，常见型号为 MK2-1F / HWK-22A，机械式结构：

• 计数原理：通过蜗轮蜗杆与电装输出轴联动，把旋转运动转为数字显示，0–9999 转、分辨率 1 转，直接反映阀门开度。




• 工作模式：支持"开/关"双向计数，两组机械触点分别在全开、全关位置动作，自动切断电机，实现机械限位保护。




• 电气与防护：额定电压 DC24V / AC220V 可选，防护 IP65，抗电磁干扰能力强，适配 DQW、ZB 及 DZW 全系安装尺寸（GB/T）。




• 维护要点：每 6 个月查齿轮磨损与视窗清洁，触点接触不良或显示偏差 >5% 需重新校准。
