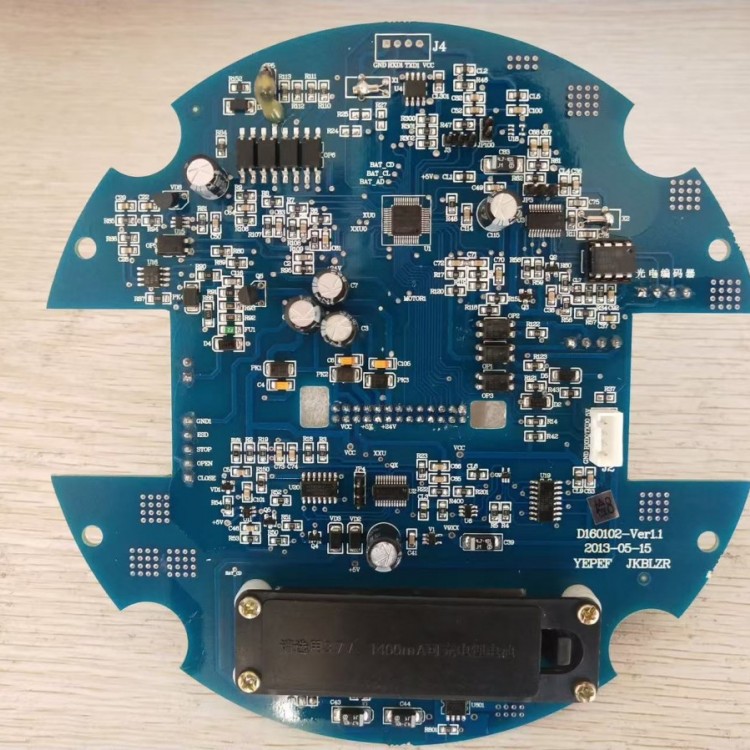

扬州多回转智能开关型电动执行器电源板

扬州多回转智能开关型电动执行器电源板（以 F-DZW 系列、DZW-WK 系列为代表）是整机稳定运行的"供电心脏"，专为多回转阀门（闸阀、截止阀、水闸门等）电动装置的电气特性量身定制，在本地产业链中已形成成熟配套。

电气参数与转换架构

电源板输入侧支持三相 AC 380V / 单相 AC 220V（50/60Hz），特殊订货可扩展至 660V；内部采用高频开关电源（SMPS）架构，将工业电网的不稳定交流电高效转换为纯净直流电，为主控板、位置传感器、力矩检测电路提供 DC 24V（部分型号 DC 12V）工作电压，远程控制回路另配 24V DC 接口对接 DCS/PLC。输入/输出通道普遍做光电隔离，可承受 2000V 浪涌，4–20mA 阀位反馈精度可达 0.5%。

智能保护与协同

作为"智能开关型"的核心子板，它不只是供电——还深度耦合控制逻辑：

• 相序自动校正：三相接入不分序，旋向可自由设定




• 多重保护：缺相、过压 OVP、过流 OCP、短路、电机堵转保护，异常时瞬时切断输出，防止故障蔓延




• 掉电阀位保存：主电源断开后由电池（或无电池 EEPROM）维持阀位检测，手轮操作时仍可追踪位置




• 总线供电隔离：为 Modbus / Profibus / 工业以太网模块提供独立隔离电源，避免通讯受扰




结构与环境

板卡多采用紧凑金属壳封装，EMI 屏蔽与散热兼顾；接线端子分区布局，强电/弱电分离。整机防护可达 IP67（IP68 可订），隔爆型符合 GB3836 标准（dⅠ / dⅡBT4），环境温度 -20~+60℃（特殊订货 -40~+80℃）、相对湿度 ≤90%，适配户外、石化、电力等工况。配合非侵入式红外遥控调试，现场无需开盖即可完成参数读写，电源板同时为红外接收头与 LCD 背光灯提供稳态供电。
