阴极保护检测核心目标是获取无 IR 降的真实断电电位，判断金属是否处于 - 850mV（CSE）有效保护区间，极化试片断电法与极化探头内置测试法是行业两大主流手段，二者测量原理、数据精度、误差产生机理截然不同，直接决定检测数据能否作为工程验收、系统优化的有效依据。

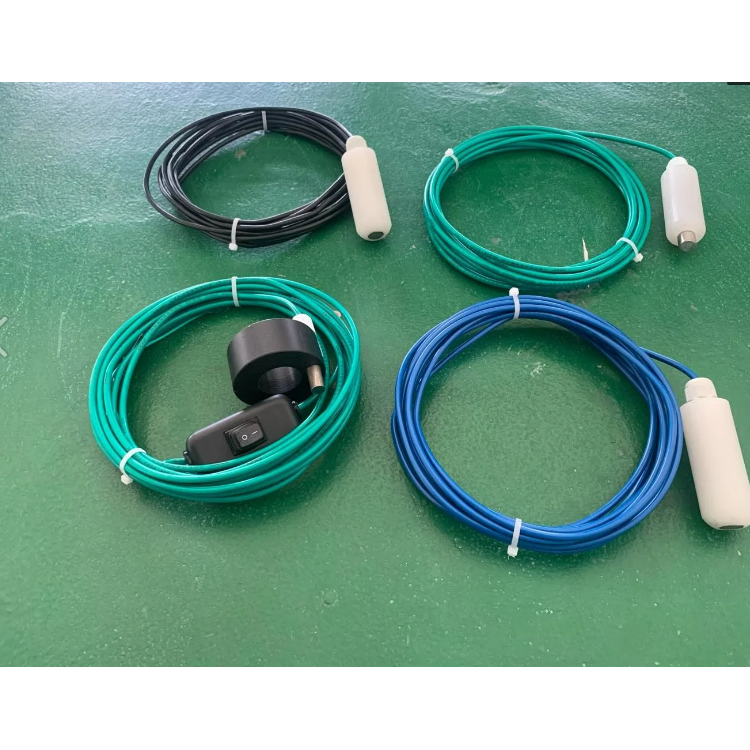

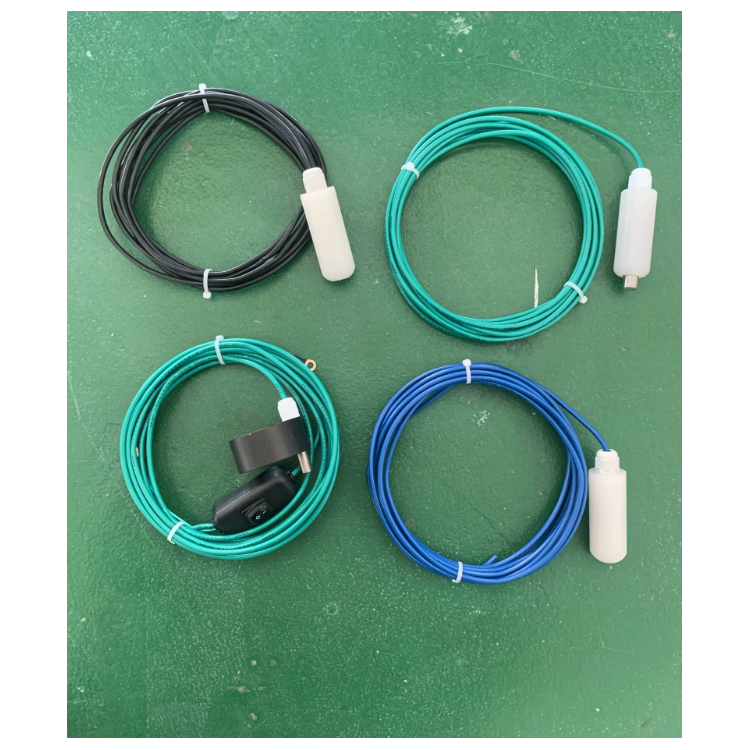

极化试片采用外部断电人工测量原理：试片导线与管道金属本体连通，同步承受阴极保护电流发生阴极极化，待极化稳定 12-24h 后，人工快速断开试片与管道连接端子，在 0.1~0.5s 窗口期用外置参比电极读取电位数值，依靠瞬间断电切断保护电流，消除管道本体的欧姆压降干扰。但该方法存在多层固有误差：其一，外置参比电极与试片土壤间距普遍超过 10cm，介质电阻形成二次 IR 降，高电阻率砂石土壤、干旱地块误差可达 100~200mV，出现 “电位虚负”，误判保护达标；其二，人工操作存在时间差，断电超过 500ms 后试片快速去极化，电位正向偏移，数据失真；其三，城市管廊、轨道交通沿线杂散电流流经土壤，外置参比无屏蔽结构，电位曲线持续波动，难以读取稳定有效值。仅能获取单点静态电位，无法实时计算腐蚀电流、极化电阻，长期监测需定期开挖取出试片称重，通过失重法测算平均年腐蚀速率，周期长达数月，数据滞后严重。

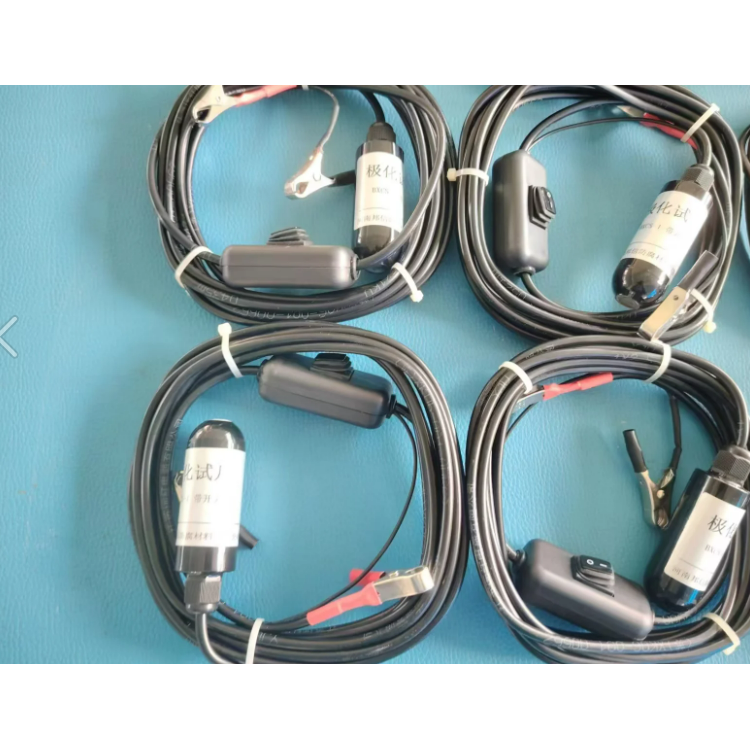

极化探头依托腔体内置近距离三电极同步测量原理，从源头抑制各类测量误差。探头内部极化试片、参比电极通过盐桥紧密耦合，离子传导路径极短，腔体内部饱和电解质消除土壤介质电阻带来的 IR 降；断开结构集成于探头接线端，配套智能采集仪可实现毫秒级同步断电、瞬时电位捕捉，完全规避人工操作延时误差；绝缘密封外壳搭配屏蔽导线，隔绝外部杂散电流、交流干扰，测量精度稳定控制在 ±10mV，符合 GB/T 21448、NACE TM0494 验收标准要求。基于斯特恩 - 盖瑞尔公式，三电极体系可施加微小交流极化信号，实时采集极化电阻，自动换算瞬时腐蚀速率，无需开挖取出元件，实现分钟级连续数据输出，同步记录电位波动曲线，精准捕捉短时杂散电流冲击、恒电位仪输出异常等瞬时故障信号。

通过同一杂散电流干扰管廊现场对比试验可直观体现精度差距：同一测试点位同步埋设极化试片与极化探头，常规试片搭配手持参比测得通电电位 - 1.02V，人工断电读数 - 0.91V，看似满足保护标准；极化探头同步采集真实断电电位 - 0.79V，实际处于欠保护状态。误差根源在于手持参比与试片间土壤形成额外压降，掩盖了真实极化不足问题，若仅采信试片数据，会导致阴保系统参数长期不调整，管道防腐层破损处持续发生腐蚀。

误差来源维度总结：极化试片误差全部来自外部环境与人工操作，属于不可控外部干扰；极化探头通过集成结构将测量回路封闭于腔体内部，把外部干扰转化为可控内部体系，大幅压缩误差区间。数据时效性上，试片仅能提供离散巡检单点数据，腐蚀速率依靠离线失重检测；探头支持 24h 连续在线监测，实时输出电位、腐蚀速率、极化度多维度连续参数。工程实操中，仅做粗略普查、无高精度验收要求可使用极化试片；管线竣工验收、杂散干扰区段、储罐底板等高风险点位，必须采用极化探头获取精准、连续的权威检测数据。
