在埋地管道、储罐、管廊阴极保护工程检测体系中，极化试片与极化探头是两类用于判定金属极化状态、消除 IR 降干扰的核心元器件，二者常被现场运维人员混淆，但从基础结构、电化学体系构成层面存在本质区分，理清结构差异是合理选型、规避测量误差的前提。

极化试片属于单一模拟电极元件，无集成辅助电化学组件，核心本体仅为与被保护构件同材质金属薄片，常规选用 20# 碳钢、X70 管线钢、不锈钢等母材，表面经统一打磨脱脂去除氧化皮，预留固定裸露测试面积（行业标准 6.5cm²，模拟防腐层典型破损漏点），仅焊接一根铜芯引出导线，部分简易款采用环氧树脂侧边绝缘封装，只保留单面与土壤、介质接触。从电化学体系来看，极化试片仅能充当工作电极，无法独立完成电位测量，现场检测必须额外搭配外置便携式铜 - 硫酸铜参比电极、高阻抗数字万用表，整套测量体系由 “试片（工作电极）+ 外置参比电极” 双电极构成，缺少辅助极化电极，仅能完成静态通电、断电电位读取，不支持线性极化、交流阻抗等动态电化学测试。其设计逻辑仅为复刻被保护金属的电化学行为，作为管道漏点的模拟载体，不自带基准电位参照单元，参比电极需人工手持置于试片周边土壤，二者间距、土壤含水率、杂散电流都会直接放大 IR 降误差。

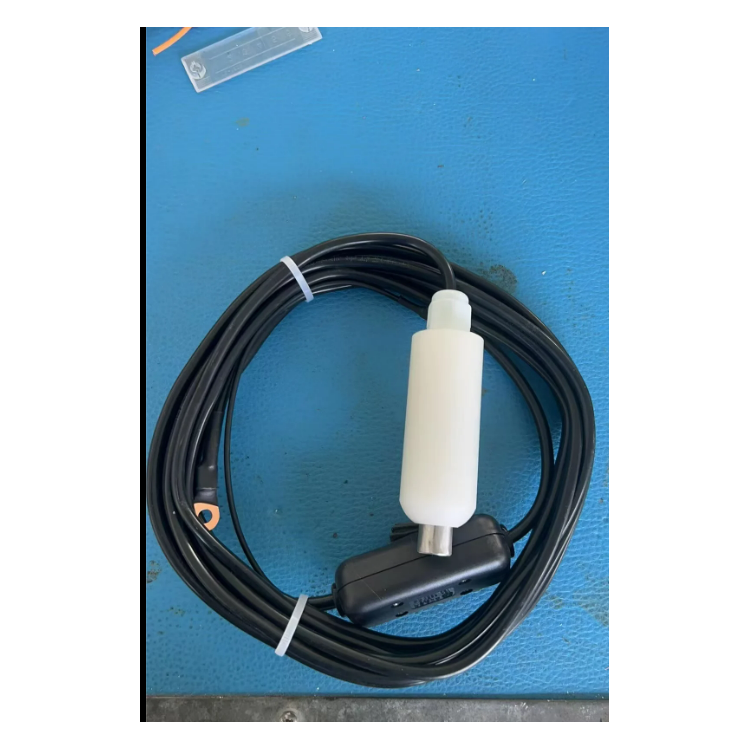

极化探头是一体化三电极集成传感器，内部完整包含小型极化试片（工作电极）、长效固态 / 液态参比电极、惰性石墨辅助电极，外层为耐腐绝缘塑料壳体，内部填充保湿填包料与盐桥结构，三支独立屏蔽导线分别引出对应三组电极信号。内部结构采用同心布局，参比电极置于腔体中心，外围环绕极化试片，二者间距控制在毫米级，通过内部盐桥实现离子导通，极大缩小电位测量回路的介质电阻，从硬件层面削弱 IR 降。完整三电极体系赋予探头独立电化学测量能力，无需外部搭配参比电极，接入腐蚀监测仪、智能电位采集仪即可直接开展静态电位采集、动态极化曲线扫描、腐蚀速率实时测算。部分抗干扰型号增设双层屏蔽腔体，专门应对地铁、高压输电线路周边强杂散电流区域，内部密封长效参比电极可稳定使用 5-8 年，无需频繁更换电解液。

二者结构差异直接衍生出安装、布线、维护区别。极化试片施工简单，仅需埋设于管道 0.5-1m 处，线缆接入测试桩端子，单点位物料成本低廉，批量布点经济；但每次巡检需携带参比电极，人工现场比对测量，布线无屏蔽层，长距离传输易引入干扰。极化探头预埋工序相对复杂，需整体填埋填包料保证腔体保湿，三根屏蔽线缆单独走线，对接智能监测终端，前期采购、施工成本更高；但一次埋设后可长期无人值守，远程自动回传消除 IR 降后的真实断电电位数据。

从电化学底层逻辑总结：极化试片是 “单一模拟载体”，仅承担复刻腐蚀极化行为的作用，测量体系依赖外部配套设备；极化探头是 “完整微型电化学测试单元”，内置全套测量基准与极化组件，硬件层面实现抗干扰、低误差一体化设计。工程中，常规大面积普测、低成本巡检选用独立极化试片；高精度验收、杂散干扰区、远程在线监测场景，必须配套极化探头使用，二者结构体系的优劣互补，共同构成完整阴保检测方案。
