城市轨道交通、高压输电走廊、变电站周边埋地钢质管道普遍存在直流、交流叠加型杂散电流干扰，常规野外无干扰工况使用的标准极化试片无法适配强电流扰动环境，极易出现电位漂移、极化失真、局部电蚀破损等问题。依据 T/CSCP 0004-2024、TCECS 1595-2024、GB/T 21246-2020 相关规范，杂散电流区域极化试片在基材、裸露面积、绝缘封装、外形结构层面存在专属强制技术指标，是保障干扰环境电位测量真实有效的基础前提。
材质匹配为第一硬性要求，杂散电流环境试片必须与被保护管线母材成分、金相组织完全一致，严禁混用不同钢级材料。针对 X65、X70 长输管线，试片选用同批次热轧管线钢板加工；城镇燃气 20# 钢管配套 Q235 碳钢试片；不锈钢工艺管道需对应 304/316 不锈钢试片。杂散电流会在不同金属界面形成电偶腐蚀，若材质存在成分差异，试片自身产生额外腐蚀电位偏移，叠加外部杂散干扰后，断电电位误差可达 150mV 以上，直接误判阴极保护效果。钢材基材表面处理存在专项标准：工作面粗糙度控制 Ra≤1.6μm，出厂前经脱脂、除锈、钝化处理，无氧化皮、油污、毛刺，边缘做圆角钝化，避免尖角形成电流集中点，加剧杂散电流局部电蚀损耗。
裸露有效面积需根据干扰等级分级选用，低干扰区段（远离地铁、高压线路）可采用行业通用 6.5cm² 标准试片；中高强度直流杂散、交流干扰区域必须分级调整面积：3PE 防腐管道配套 1~6.5cm² 试片，FBE 熔结环氧防腐层选用 6.5~10cm²，煤焦油li青、胶带厚防腐层采用 10~50cm² 大尺寸试片。强杂散电流下，过小试片极化速度过快、去极化周期短，断电瞬间电位快速正向偏移；大面积试片电荷储存容量更高，极化状态稳定，能够抵抗动态干扰电流带来的瞬时电位波动。同时规范明确，试片总面积不可超过管道局部防腐层破损等效面积上限，避免分流过多改变管道原有阴极保护电流分布，造成管线本体欠保护。

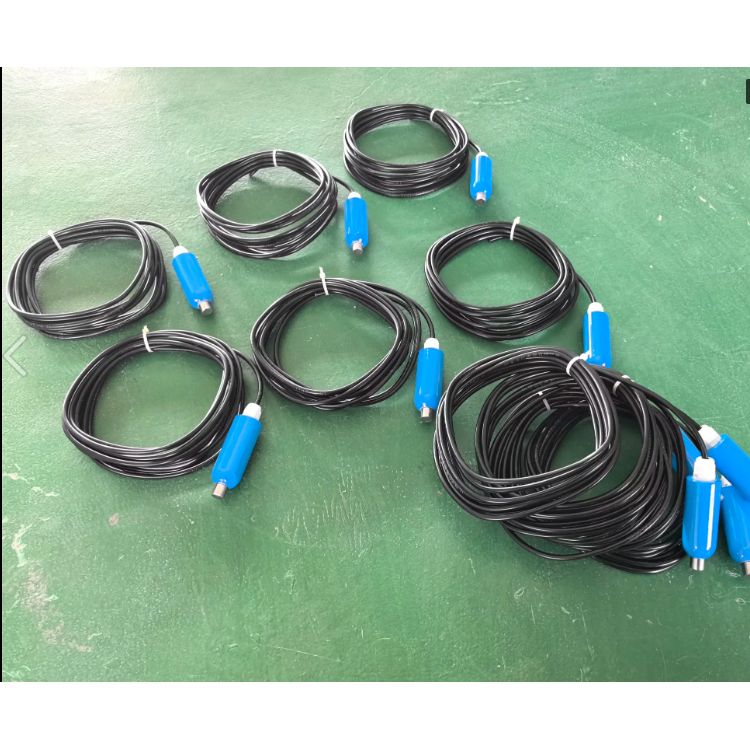

绝缘密封结构是抗杂散干扰核心结构指标，区别于普通试片单面简易涂覆防腐层，干扰区域极化试片除唯一测试工作面外，其余全部侧面、背面、引线焊接区域需做双层绝缘封装。内层采用环氧绝缘胶完全包裹基材，外层加厚环氧树脂壳体防护，绝缘层击穿电压≥1000V，耐受交流杂散感应电压冲击。引线焊接点为杂散电流泄漏高发位置，要求采用银铜低温焊接，焊点完全埋入绝缘层内部，杜绝金属外露形成杂散电流泄放通道。普通试片单股裸铜线极易感应交流干扰，杂散区域配套线缆必须选用屏蔽铜芯导线，线芯截面积不小于 4mm²，屏蔽层单端接地，抑制电磁感应产生的干扰信号叠加。
外形结构优化要求规避电流聚集效应，禁止使用尖锐方形试片，优先选用圆形、圆弧倒角矩形结构。圆形试片表面电流密度分布均匀，不会在边角形成杂散电流集中腐蚀坑，延长地下埋设使用寿命。厚度标准 1.5~3mm，厚度不足 1mm 时，强杂散电流长期作用易出现穿孔失效；厚度超过 3mm 会延长极化稳定周期，大幅增加现场测试等待时间。
综合本体技术规范总结，杂散电流工况极化试片核心管控三点：材质完全同母材消除电偶干扰、按干扰强度匹配对应裸露面积稳定极化、双层高压绝缘屏蔽结构阻断杂散电流渗漏与电磁感应。仅满足通用标准的普通试片不可直接用于地铁、高压线路沿线管段检测，必须选用符合抗干扰结构指标的定制极化试片，从硬件源头降低测量系统固有误差。
