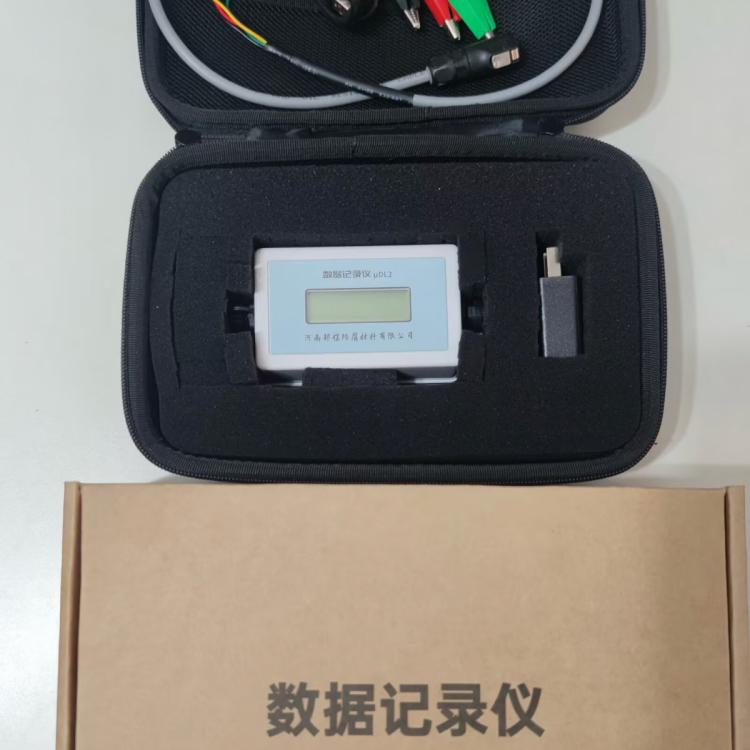

阴极保护UDL-2数据记录仪 多通道数据记录仪测试桩电位检测

一、阴极保护全生命周期各阶段监测需求

钢制埋地构筑物阴极保护分为设计建设期、投产调试期、长期运维期、改造大修期四大阶段，每个阶段对杂散电流、极化电位监测有差异化严苛要求：设计阶段需评估外部杂散干扰风险；投产阶段验证阴保系统设计参数是否达标；运维阶段长期监控杂散腐蚀与保护失效隐患；大修改造阶段评估原有系统劣化程度、治理效果。传统手持式检测设备仅能满足短期单点测量，无法覆盖全生命周期持续监测需求，UDL2 一体化集成高精度采集、长效存储、野外适配、自断流测量多重技术优势，完整适配阴极保护全流程监测工作。

二、UDL2 核心技术优势，支撑全周期精准监测

1. 自内置毫秒断流技术，全场景精准测真实断电电位

行业主流采集仪大多需要外接 GPS 同步断流器配合测量断电电位，设备配套繁琐、现场布线复杂，牺牲阳极管线无法同步断流，测量误差极大。UDL2 颠覆性内置高速电子断路模块，搭配三线制回路，无需外部辅助设备，独立完成试片瞬时断电测量，自动消除土壤 IR 降，适配牺牲阳极、深井阳极、储罐网状阳极所有阴极保护类型，新建、在役管线均可直接使用，大幅降低现场配套设备采购与施工成本。

2. 宽量程、高精度交直流同步采集，覆盖全部杂散监测指标

设备直流电位量程 ±22V、交流电压 0~25V 真有效值；直流电流多量程 ±60mA/±300mA，交流电流 0~200mA，分辨率低至 0.01mA，微小杂散电流信号均可精准捕捉。宽量程设计兼顾正常保护电位与强干扰下超高感应电压，不会出现信号饱和失真；高低温全量程精度稳定，-20℃~60℃野外环境误差不超标，相比普通记录仪温漂误差大的缺陷，更适配长周期野外连续监测。

3. 低功耗长续航、工业级防护，适配长期无人值守

UDL2 采用超低功耗采集电路，内置大容量锂电池，标准采样频率下连续工作 4 个月，低频次采样续航可达 6 个月；支持 USB 充电、外接太阳能电池板双供电方案，荒漠、山区无市电管线长期部署无供电压力。整机聚碳酸酯防紫外线外壳，IP67 防水防尘，内置浪涌、雷电保护电路，抵御野外雨雪、沙尘、雷电感应冲击，设备长期放置测试桩内不会因环境损坏中断监测，减少设备更换、维修频次。

4. 大容量本地存储 + 完整数据溯源，满足合规存档要求

200 万组非易失性存储，断电数据永久保存，多年监测数据不覆盖丢失；每条数据绑定 GPS 坐标、精确时分秒时间戳，杜绝人工记录数据失真问题。导出 CSV 通用格式，可直接导入腐蚀检测、管道完整性管理软件生成趋势曲线、统计报表，出具符合国标、第三方检测机构认可的监测报告，用于工程验收、安全评审、年检存档。

三、UDL2 在阴极保护全生命周期各阶段综合作用

（一）设计建设期：杂散干扰勘察，优化阴保方案

管线、储罐工程前期勘察阶段，在铁路、高压线路、邻近金属构筑物交叉点位布设 UDL2，连续 72 小时采集交直流杂散电流、自然腐蚀电位数据，全面评估外部干扰强度。设计单位依据监测数据优化阴极保护方案：调整阳极地床布设位置、增加绝缘接头、预留排流装置安装点位，从源头降低杂散腐蚀风险，避免后期投运后大规模改造，节约工程整体投资。管线竣工阶段，全线布设设备记录初始通电、断电电位，作为工程验收核心依据，验证阴保系统是否达到设计标准。

（二）投产调试期：校准恒电位仪，平衡全线保护电流

强制电流阴极保护系统投运初期，杂散电流会造成管线首尾电位差异巨大，调试难度高。UDL2 沿管线分布式同步采集各点位电位、杂散电流数据，运维人员依据全线同步数据调整恒电位仪输出电压、阳极输出电流，平衡管线保护电位，消除局部欠保护、过保护问题；同步监测杂散分流情况，提前加装排流装置，确保投运初期管道全线极化电位达标，缩短系统调试周期。

（三）长期运维期：全天候隐患预警，防控杂散腐蚀

投运后全时段持续监测是 UDL2 核心应用场景，设备自动记录昼夜、季节杂散干扰变化，实时捕捉电位正向偏移、交流电压超标、阳极电流衰减三类核心隐患。运维人员定期导出数据分析，分级处置腐蚀风险：轻微电位波动调整恒电位仪参数；持续杂散超标加装去耦合排流设备；阳极电流大幅衰减安排阳极更换；电位长期异常开展 DCVG、CIPS 防腐层检测，实现隐患早发现、早处置，杜绝管道穿孔泄漏重大安全事故。

（四）改造大修期：评估原有系统劣化，验证治理效果

老旧管网、储罐大修改造前，通过 UDL2 数年历史监测数据评估原有阴极保护系统劣化程度，确定防腐修复、阳极更换、杂散治理改造范围；改造完成后，重新布设设备连续监测 1~3 个月，对比改造前后杂散电流、极化电位数据，量化治理效果，确认干扰控制在国标安全区间，完成改造工程验收，形成完整改造前后对比数据档案。

四、行业综合应用价值总结

UDL2 杂散电流数据记录仪凭借内置断流高精度测量、长效野外稳定运行、全参数同步采集、全生命周期适配四大核心技术优势，贯穿阴极保护工程勘察、建设、调试、运维、改造全部环节，解决传统检测设备测量误差大、无法长期监测、配套设备繁杂、数据不规范等行业痛点。它既是杂散电流腐蚀风险量化的核心监测工具，也是阴极保护系统运行状态评估、工程验收、合规存档的标准化仪器，全面提升埋地钢制构筑物阴极保护防腐可靠性，降低腐蚀泄漏安全风险，为油气、市政、化工行业地下管网长效安全运行提供坚实技术保障。
