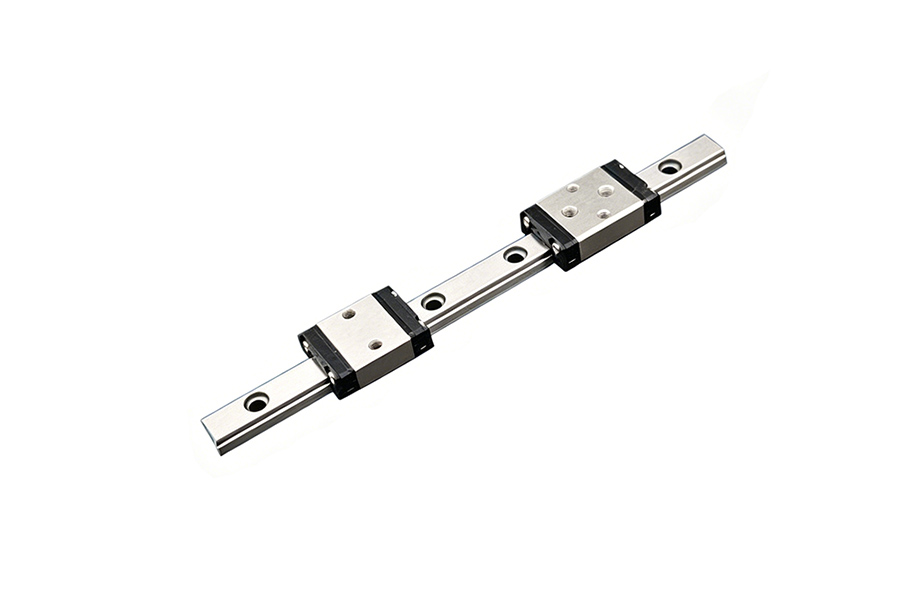

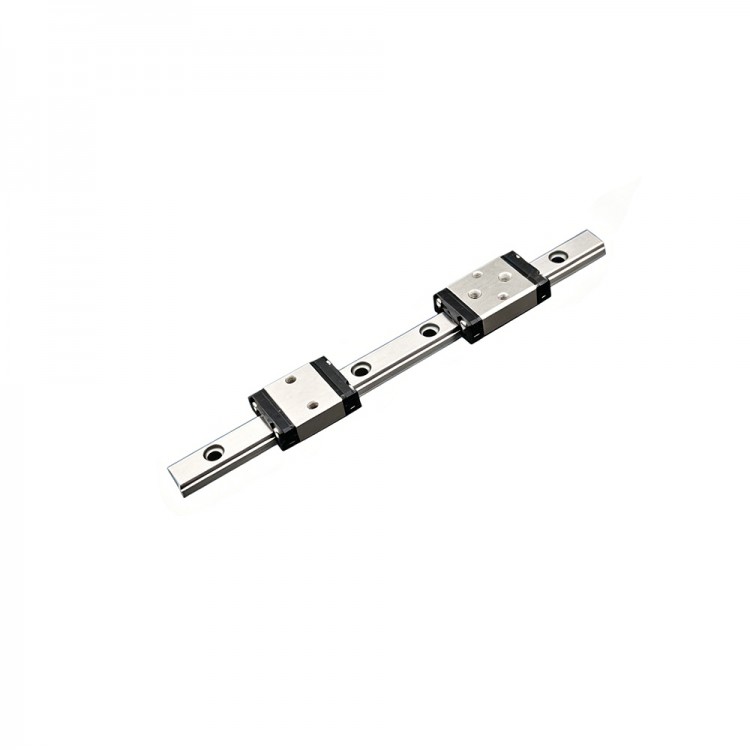

达沃鑫DVN3微型标准线性导轨

达沃鑫DVN3微型标准线性导轨是 DVN 标准系列中尺寸最小的微型线性导轨，主打超紧凑、轻量化、高精度，专为极小空间精密传动设计，是国内少数可稳定量产的 3mm 级微型导轨，适配半导体、医疗、3C 等对体积与精度要求严苛的场景。

一、型号与核心规格（真实参数）

型号定义：D（达沃鑫）-V（微型）-N（标准）-3（滑轨宽度 3mm）

DVN3微型标准线性导轨材质：

合金钢（标准款，高硬度、耐磨、性价比高）

全不锈钢（防锈款，滑块、滑轨、钢珠、保持器全不锈钢）

二、结构与技术特性

1.歌德式四点接触结构

45°接触角歌德型沟槽，四方向等负载设计，可承受上下、左右复合载荷，刚性稳定、定位精度可靠。

2.超紧凑轻量化设计

3mm 轨宽、4mm 总高，体积小、重量轻，适配极小安装空间，解决微小型设备传动难题。

3.全钢珠循环 + 钢珠保持器

内置钢珠保持器，滑块拆卸时钢珠不脱落，运行顺滑低噪、互换性强，维护便捷。

4.精度等级（三档可选）

N 普通级：通用微小型自动化设备

H 高级：精密检测、小型滑台

P 精密级：半导体、医疗、光学等高精密场景

5. 润滑与防尘

因规格极小，无注油嘴，仅设内置注油孔，维护简便；标配侧面密封刮油片，有效防尘防杂质，延长寿命。

三、达沃鑫DVN3微型标准线性导轨适用场景

半导体/电子：IC 组装、晶圆搬运、硬盘驱动器、精密检测设备

医疗仪器：小型诊断设备、精密采血装置、微型医疗滑台

3C 与精密自动化：手机微型模组、小型机械手、点胶机、视觉检测机构

其他：光学仪器、实验室微型装置、OA 办公设备

四、选型与安装要点

极小空间、轻载 → 选 DVN3

常规负载用 C 标准滑块，偏载/稳定性要求高用 H 加长滑块

普通环境选合金钢，潮湿/洁净/防腐蚀选全不锈钢

安装严格控制肩部高度、倒角，按标准扭力锁紧 M2 螺丝
