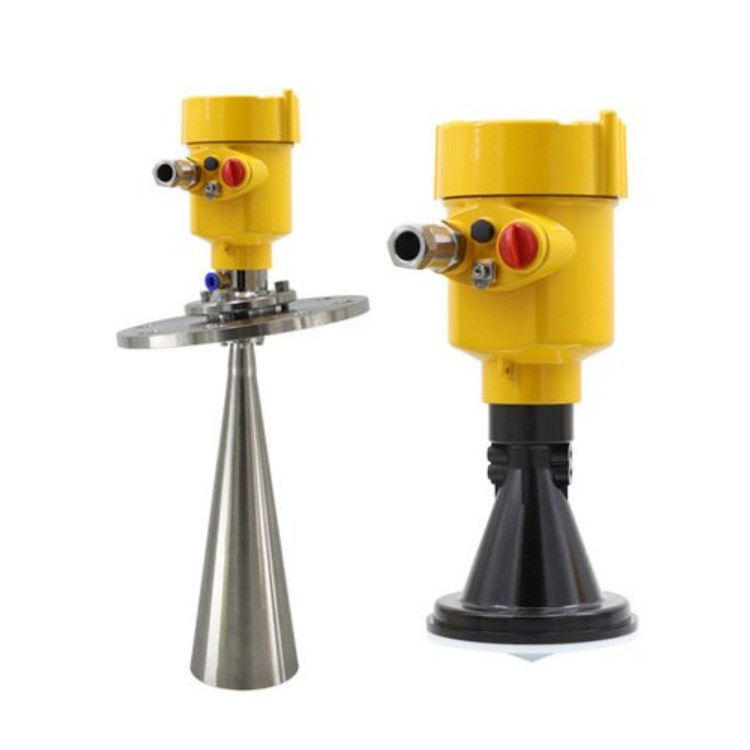

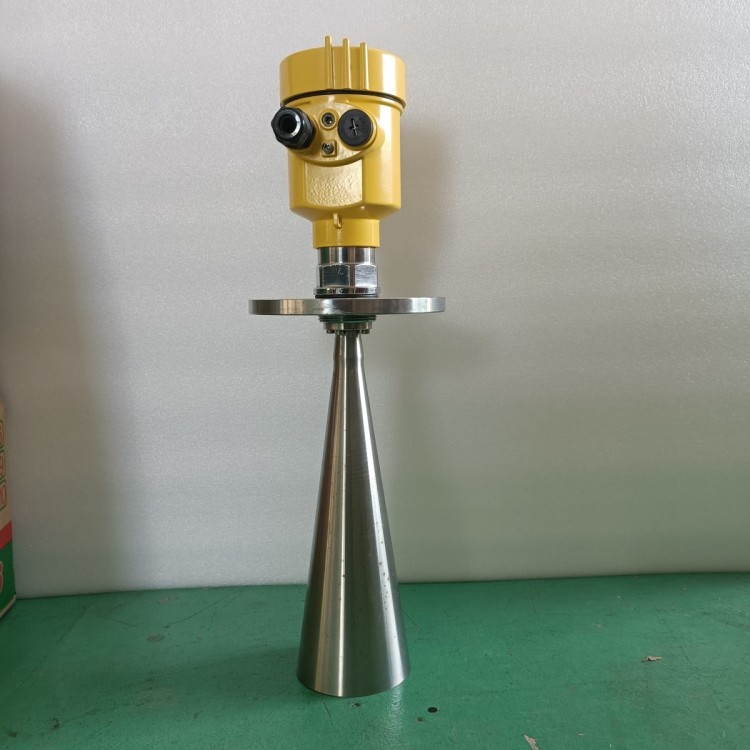

雷达液位计

JZ-URD型雷达料位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
产品特点：
l 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性
2 天线尺寸小，便于安装和加防尘罩等天线防护装置
3 重量轻约1KG，便于安装
4 测量范围最高可达70米，覆盖大型水库等水位测量
5 多种输出电路接口与采集系统配合
6 采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害
 工作原理：
由电子单元产生微波脉冲，通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定的测量。
即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。
雷达料位计技术参数:
应    用：过程条件简单，腐蚀性的液体、浆料比如：污水储罐，酸碱储罐，浆料储罐。
测量范围：20米
过程连接：G11/2螺纹或11/2NPT螺纹
介质温度：-40-120℃
过程压力：-0.1~0.3Mpa
精    度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exia IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART( 两线 )

雷达料位计选型表：
