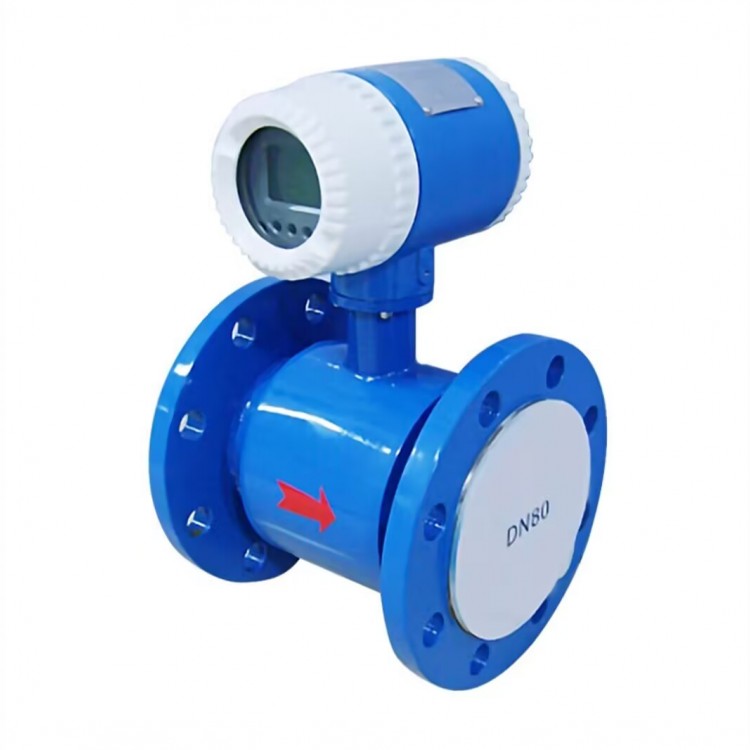

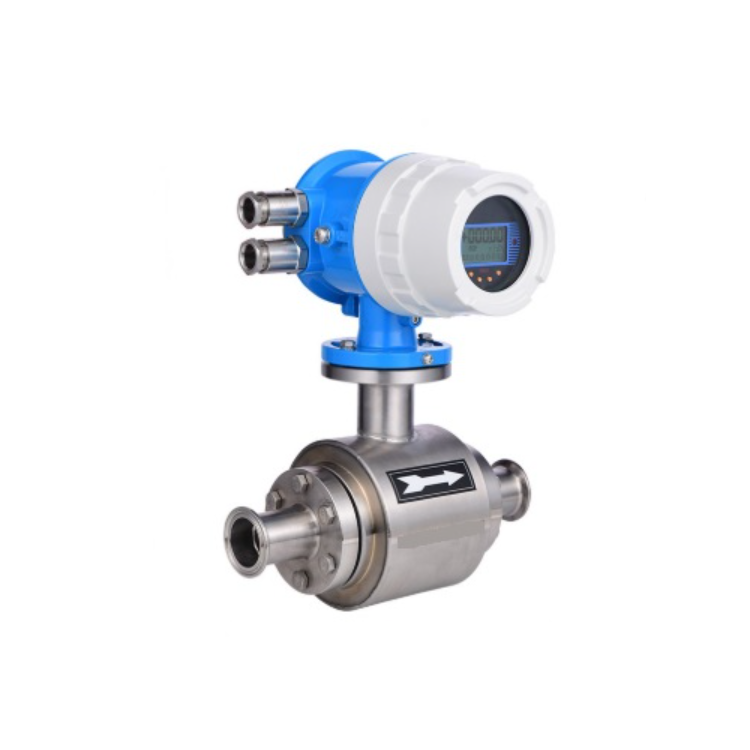

卫生型电磁流量计

电磁流量计是一种电磁感应式流量仪表，工作原理基于法拉第电磁感应定律。它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

JZ-LDE智能电磁流量计是我公司采用先进技术研制、开发与生产流体测量仪表，具有高精度、高可靠性与使用寿命长等特点。为保证产品质量，我公司在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制，配套完整的流量标定检测系统。为适应测量现场需要，开发出高压型电磁流量计系统和插入式电磁流量计系统，特别插入式电磁流量计在大口径管道系统中应用具有良好的经济性、时效性、稳定性，在线安装型可以不停产安装与检修，使用简便。

JZ-LDE电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构；根据安装形式可分为管道式和插入式。

一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。

分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。

产品特点：

◆精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。

◆传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。

◆接液材质可有多种选择，能用于各种腐蚀性液体测量。

◆可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。

◆测量范围宽，量程比100∶1，量程可修改。

◆现场可零点校准，不影响测量精度。

◆功耗低，小于7W。

◆现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。

◆中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。

◆故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。

◆可正向流量累积、反向流量累积、双向流量差累积。

◆计量单位、小数点位自动转换。

◆防爆等级高，防爆标志Exd（ia）iaqⅡCT6。

◆多种信号输出备选　4～20mA、0～1kHz、HART、RS485等。

◆一键恢复出厂参数设定。

主要技术数据：

1、整机和传感器技术数据

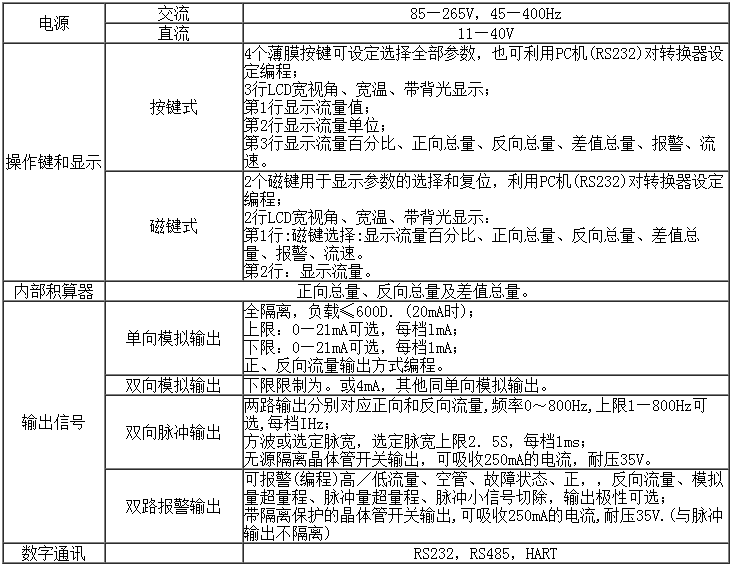

2、转换器技术数据

3、衬里的选择

4、进口保护法兰和接地法兰(或接地环)的选择

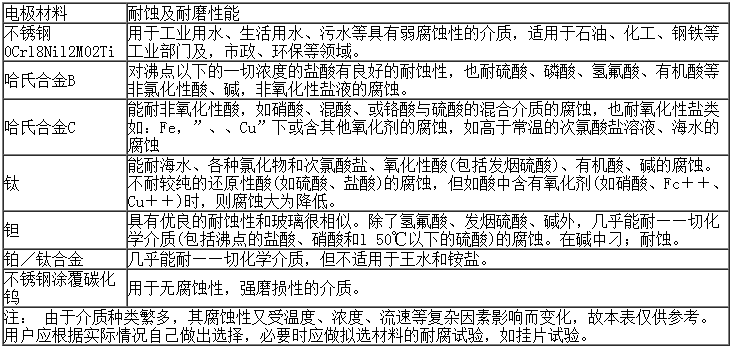

5、电极的选择

JZ-LDE系列电磁流量计仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，小流速应不小于0.2m/s，大流速应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4

Q:流量（㎡/h）D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的***流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

◆JZ-LDE系列电磁流量计参考流量范围

电磁流量计选型表：
