涡街流量计_物位仪表

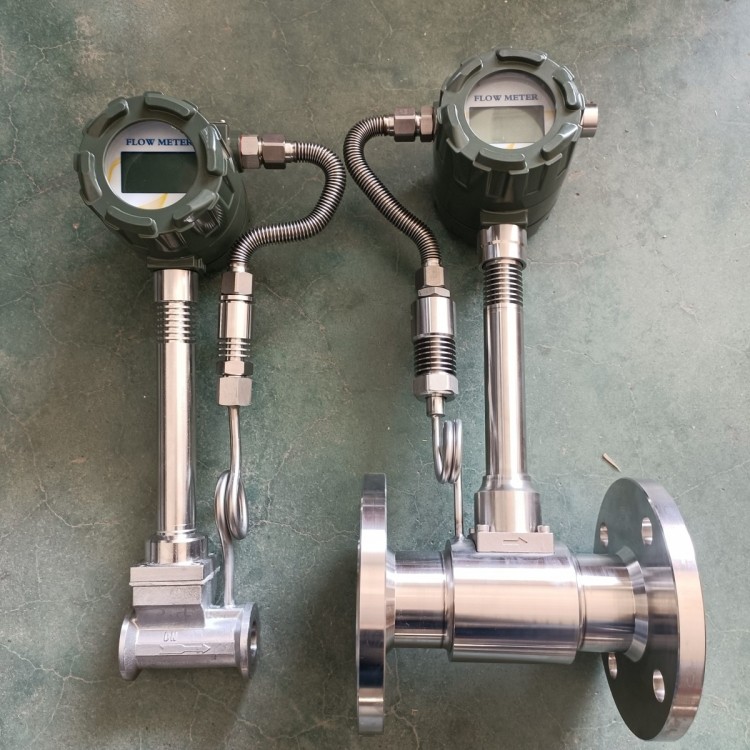

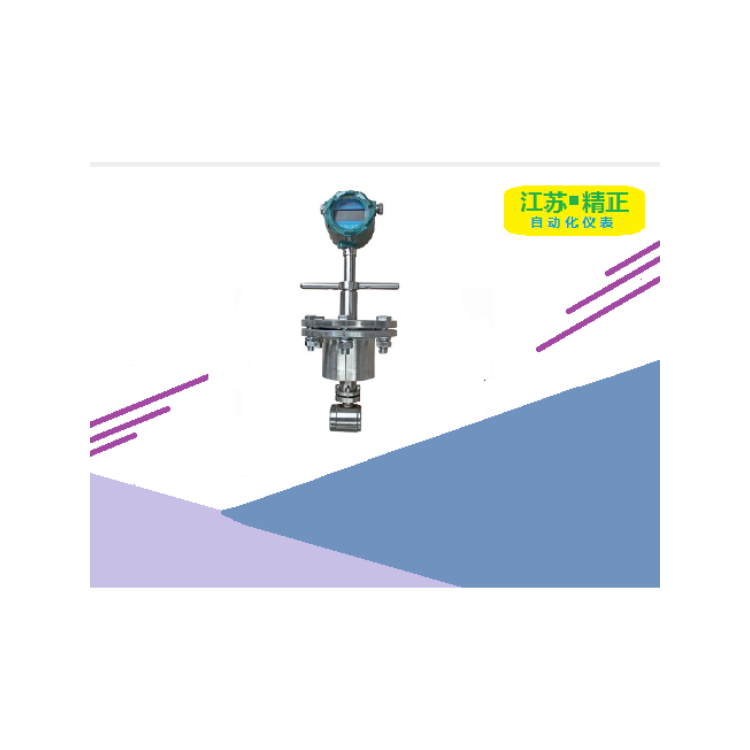

涡街流量计

产品价格面议

产品品牌精正

最小起订未填

供货总量未填

更新日期2026-05-16 10:12

联系电话

15189529100 王经理

【友情提示】：来电请说明在中商114看到的，谢谢！

商品信息

基本参数

起订：	未填
供货总量：	未填
有效期至：	长期有效
公称通经（mm）：	250～1500
仪表材质：	1Cr18Ni 9Ti
被测介质温度（℃）：	－40～+250℃
精度等级：	示值的±2.5%
量程比：	1:10；1:15

详细说明

一、概述
JZ-LWS系列卫生型涡轮流量计是一种可广泛应用于制药、食品、饮料等行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用先进结构优化设计，大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。JZ-LWS系列卫生型涡轮流量计已达到同类产品水准，是卫生行业理想仪表。
二、产品特点
1、国际化标准，可替代同类进口产品；
2、防腐防锈材质，适用于卫生行业；
3、快装式结构，易于安装维护；
4、精度高，重复性好；
5、高品质涡轮，超出常规的量程范围；
三、适用场所
·制药行业:生理盐水、水等输液制品的灌装与计量；
·食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。

1.基本参数：表1

仪表口径	4、6、10、15、20、25、32、40 、50
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
仪表材质	316（L）不锈钢
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号	传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V 变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：+12VDC 、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤1000m
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	基本型：非防爆产品；防爆型：ExdIIBT6
防护等级	IP65

2.测量范围及工作压力：表2

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规耐受压力（MPa）
DN 4	0.04～0.25	0.04～0.4	1.0
DN 6	0.1～0.6	0.06～0.6	1.0
DN 10	0.2～1.2	0.15～1.5	1.0
DN 15	0.6～6	0.4～8	1.0
DN 20	0.8～8	0.45～9	1.0
DN 25	1～10	0.5～10	1.0
DN 32	1.5～15	0.8～15	1.0
DN 40	2～20	1～20	1.0
DN 50	4～40	2～40	1.0

3.仪表选型：表3

型号						说明
JZ-LWS-	□	/□	/□	/□	/□	说明
公称通径	4					4 mm
	6					6 mm
	10					10 mm
	15					15 mm
	20					20 mm
	25					25 mm
	32					32 mm
	40					40 mm
	50					50 mm
类型		N				传感器型：+12V或24V供电，输出三线制脉冲信号
		A				变送器型：+24V供电，输出二线制4～20mA
		B				智能型：锂电池供电，现场显示无信号输出
		C				智能型：+24V供电，现场显示并输出二线制4～20mA
		C1				智能型：+24V供电，现场显示并带有RS486通讯协议
		C2				智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05			0.5级
			10			1.0级
			02			0.2级（协商订货，生产周期较长）
涡轮类型				W		扩展测量范围
涡轮类型				S		标准测量范围
防爆					N	非防爆型
防爆					E	防爆型，ExdⅡBT6
