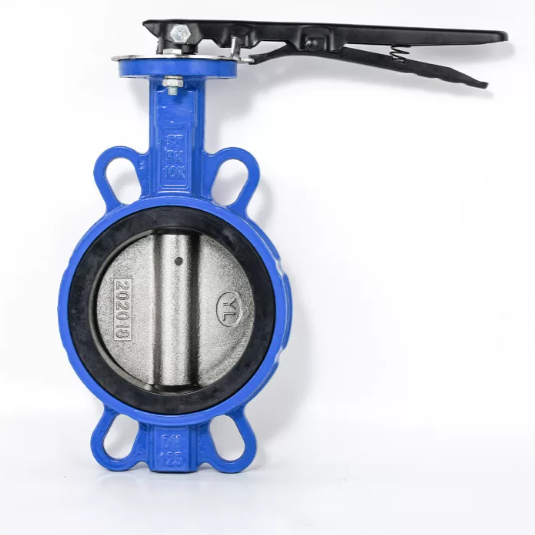

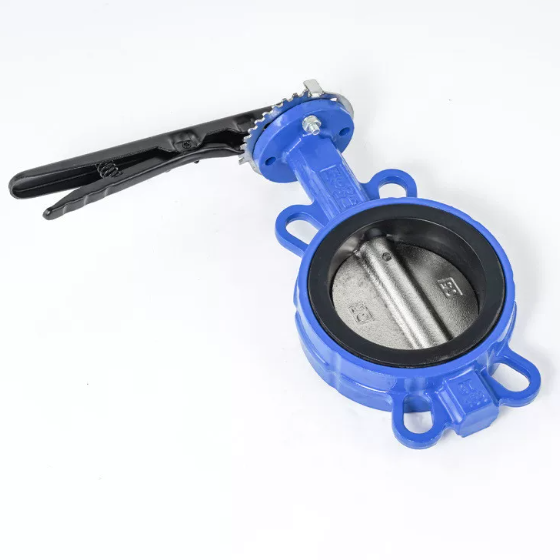

上海良工 D71X-16Q 手柄对夹式蝶阀

一、结构特点

1. 连接方式：对夹式，夹在两片管道法兰中间，无需法兰配对，安装省空间、成本低。
2. 操作方式：手动手柄，直接扳动开关，开关快速，带档位定位，可固定开度。
3. 密封形式：中线软密封，橡胶阀座（EPDM/NBR），零泄漏、密封好。
4. 阀体材质：常规球墨铸铁 QT450（Q），比灰铸铁更耐压、抗裂、耐用。

二、核心参数

• 公称压力：PN16（1.6MPa）
• 适用介质：自来水、污水、循环水、空气、普通气体、轻度油品
• 工作温度：常温 -20℃～80℃
• 口径：DN40、DN50、DN65、DN80、DN100…DN300 常用

三、优缺点

✅ 优点：体积小、重量轻、安装便捷、开关快、密封零泄漏、价格实惠、占用管道空间小。

❌ 缺点：不适合高温高压、强腐蚀介质；对管道法兰同心度有要求。

四、常用用途

给排水工程、暖通空调、消防管道、污水处理、工厂循环水、楼宇泵房管道启闭、节流使用。

五、安装小要点

1. 双向流通，不分进出口；
2. 螺栓穿法兰 + 蝶阀本体，均匀对角锁紧；
3. 手柄水平为开、垂直为关，带刻度可微调开度；
4. 不可带压强行扳动手柄。
